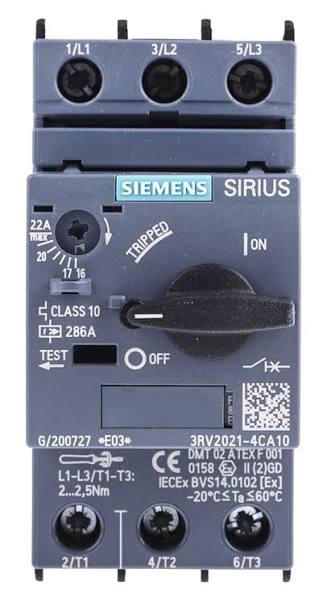

تصویر نمونه از کلید محافظ موتور این مدل.
|
مشخصه |
مقدار |
|---|---|
|
کد فنی |
3RV2021-4CA10 |
|
سازنده |
Siemens |
|
نوع |
کلید محافظ موتور |
|
تعداد پل |
3 |
|
سایز بدنه |
S0 |
|
رنج تنظیم اضافه‌بار |
16 تا 22 آمپر |
|
قطع مغناطیسی لحظه‌ای |
286 آمپر |
|
کلاس تریپ |
CLASS 10 |
|
اتصال |
ترمینال پیچی |
|
ولتاژ کاری |
تا 690 ولت AC |
|
تشخیص قطع فاز |
ندارد؛ در نسخه استاندارد این کد |
|
حفاظت اتصال کوتاه |
دارد |
اطلاعات رنج 16–22 آمپر و قطع مغناطیسی 286 آمپر در کاتالوگ زیمنس آمده است.
|
ولتاژ سه‌فاز |
توان AC-3 |
|---|---|
|
230 ولت |
5.5 کیلووات |
|
400 ولت |
11 کیلووات |
|
500 ولت |
11 کیلووات |
|
690 ولت |
18.5 کیلووات |
|
ولتاژ AC |
Icu |
Ics |
|---|---|---|
|
240 ولت |
100 kA |
100 kA |
|
400 ولت |
55 kA |
25 kA |
|
500 ولت |
10 kA |
5 kA |
|
690 ولت |
4 kA |
2 kA |
Icu حداکثر ظرفیت قطع و Ics ظرفیت قطع سرویس است.
ارتفاع: حدود 97 میلی‌متر
عرض: حدود 45 میلی‌متر
عمق: حدود 97 میلی‌متر
نصب روی ریل DIN استاندارد 35 میلی‌متری یا به‌صورت پیچی
وزن: حدود 0.35 کیلوگرم
رنج تنظیم این مدل 16 تا 22 آمپر است. جریان کلید را با توجه به جریان نامی درج‌شده روی پلاک موتور تنظیم کنید؛ انتخاب صرفاً بر اساس توان موتور کافی نیست.
برخی فروشندگان رنج این مدل را 17–22 آمپر درج کرده‌اند، در حالی که کاتالوگ زیمنس 16–22 آمپر را نشان می‌دهد. برای خرید و جایگزینی، نوشته روی پلاک دستگاه و دیتاشیت همان نسخه را ملاک قرار دهید.
خلاصه: 3RV2021-4CA10 کلید محافظ موتور سه‌پل سایز S0 با رنج تنظیم 16–22 آمپر، قطع مغناطیسی 286 آمپر و کلاس 10 است.
