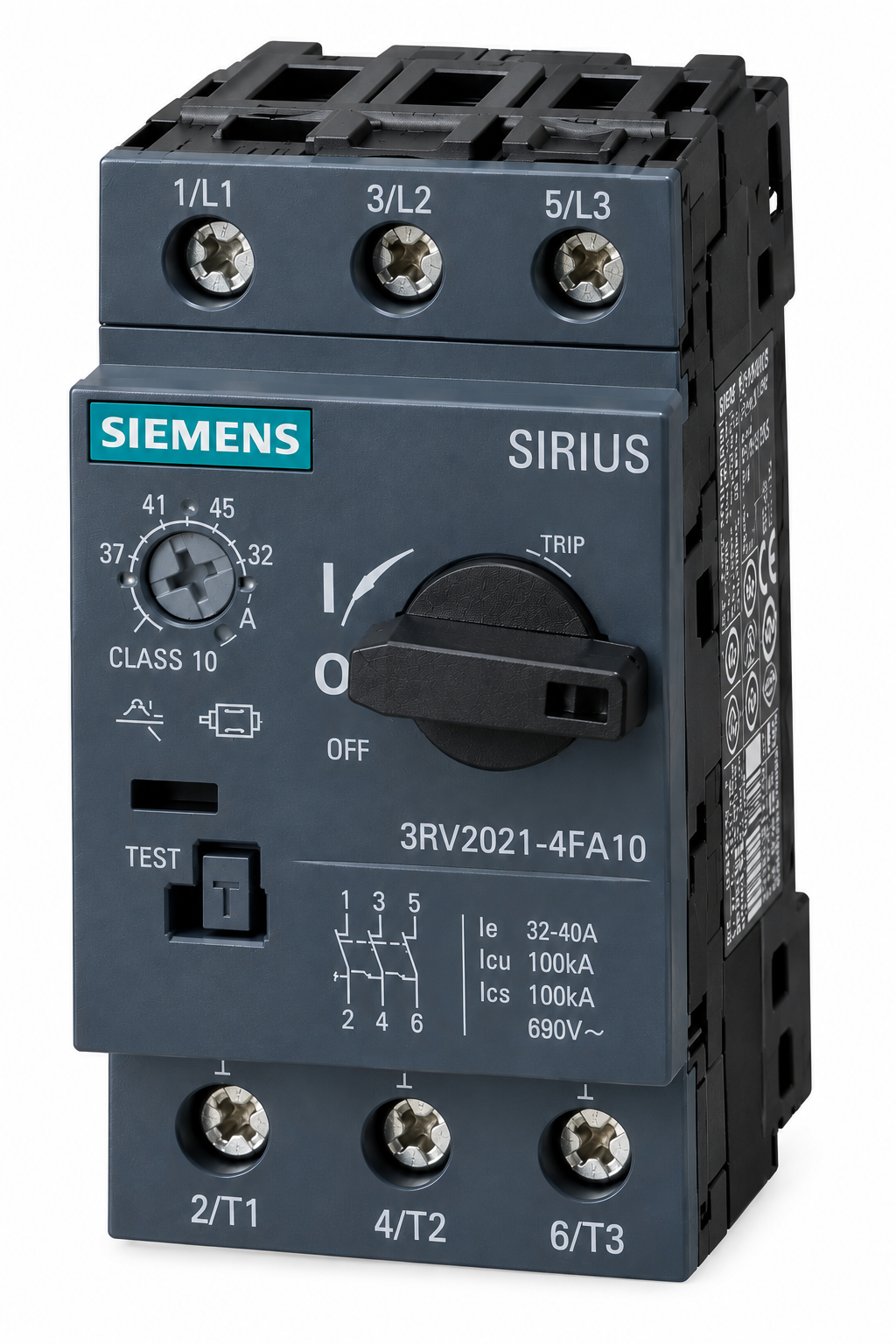

این مدل از خانواده کلیدهای محافظ موتور SIRIUS 3RV2 شرکت Siemens است و برای حفاظت موتور در برابر اضافه‌بار و اتصال کوتاه به‌کار می‌رود.
|
مشخصه |
مقدار |
|---|---|
|
کد فنی |
3RV2021-4FA10 |
|
سازنده |
Siemens |
|
سری |
SIRIUS 3RV2 |
|
نوع |
کلید محافظ موتور |
|
تعداد پل |
3 |
|
سایز بدنه |
S0 |
|
رنج تنظیم حرارتی |
34 تا 40 آمپر |
|
قطع مغناطیسی لحظه‌ای |
480 آمپر |
|
کلاس قطع |
CLASS 10 |
|
ولتاژ کاری |
تا 690 ولت AC |
|
جریان نامی دائم |
40 آمپر |
|
نوع ترمینال |
پیچی |
|
تشخیص قطع فاز |
دارد |
|
تشخیص خطای زمین |
ندارد |
|
کنتاکت کمکی داخلی |
ندارد |
این مقادیر در دیتاشیت زیمنس برای این کد درج شده‌اند.
|
ولتاژ سه‌فاز |
توان موتور |
|---|---|
|
230 ولت |
11 کیلووات |
|
400 ولت |
18.5 کیلووات |
|
500 ولت |
22 کیلووات |
|
690 ولت |
39 کیلووات |
|
ولتاژ AC |
Icu |
Ics |
|---|---|---|
|
240 ولت |
100 kA |
100 kA |
|
400 ولت |
20 kA |
10 kA |
|
500 ولت |
6 kA |
3 kA |
|
690 ولت |
3 kA |
2 kA |
Icu: حداکثر ظرفیت قطع اتصال کوتاه
Ics: ظرفیت قطع اتصال کوتاه در سرویس
|
مشخصه |
مقدار |
|---|---|
|
ارتفاع |
97 میلی‌متر |
|
عرض |
45 میلی‌متر |
|
عمق |
97 میلی‌متر |
|
نصب |
ریل DIN 35 میلی‌متری یا پیچ |
|
درجه حفاظت |
IP20 |
این مدل برای حفاظت موتورهایی با جریان نامی قابل تنظیم در محدوده 34 تا 40 آمپر مناسب است. جریان تنظیمی باید با جریان درج‌شده روی پلاک موتور و شرایط واقعی نصب هماهنگ باشد.
کلید حفاظت حرارتی اضافه‌بار و حفاظت مغناطیسی اتصال کوتاه را در یک تجهیز ترکیب می‌کند.
برای استفاده در مدار موتور، هماهنگی کلید با کنتاکتور، کابل و جریان اتصال کوتاه محل نصب باید بررسی شود.
مقدار 480 آمپر، جریان پاسخ رهاساز مغناطیسی لحظه‌ای است؛ این عدد را با رنج تنظیم حرارتی اشتباه نگیرید.
خلاصه: 3RV2021-4FA10 کلید محافظ موتور سه‌پل سایز S0 با رنج حرارتی 34–40 آمپر، قطع مغناطیسی 480 آمپر و کلاس 10 است.
