مشخصه |
مقدار |
|---|---|
|
کد فنی |

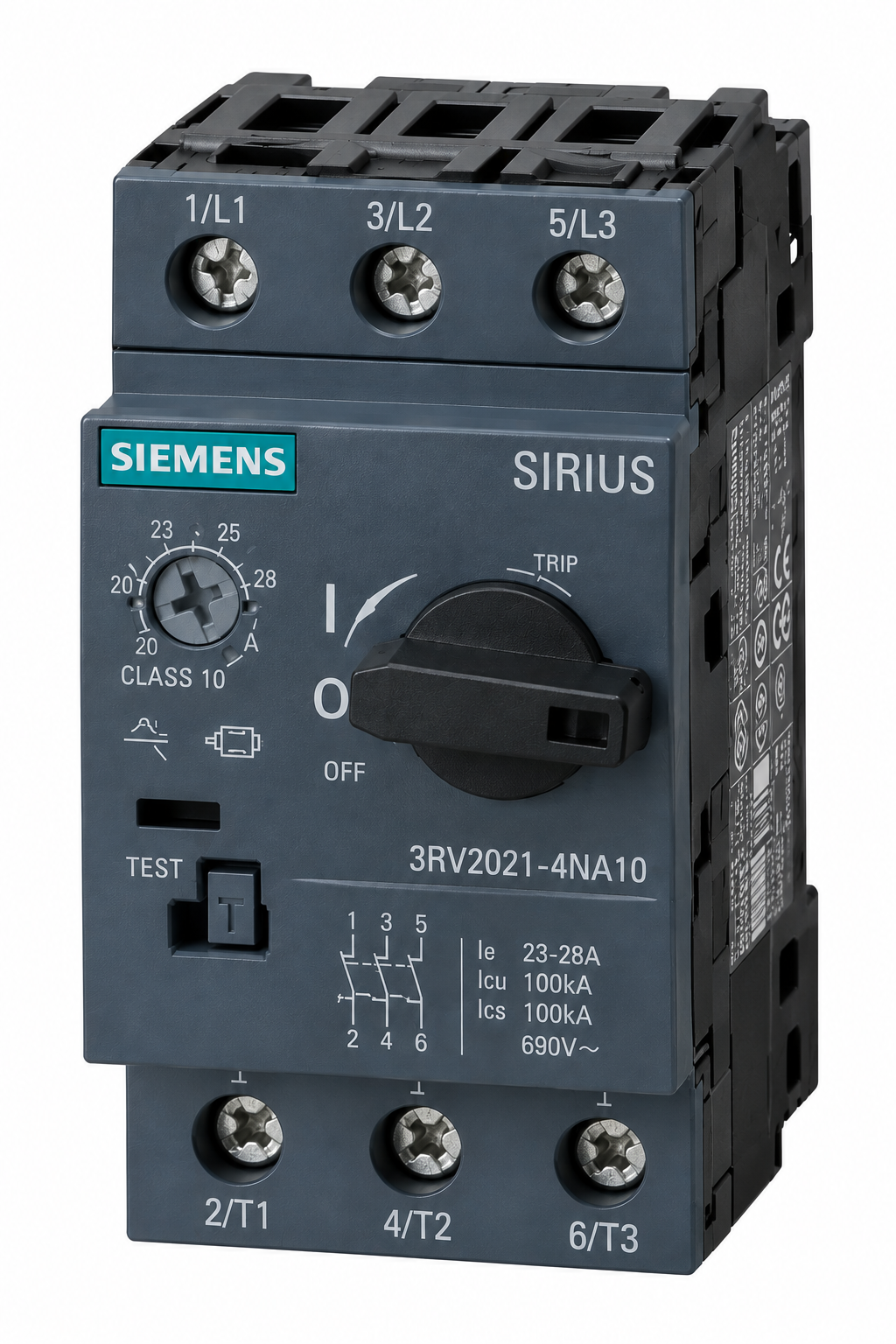

3RV2021-4NA10 |
|
نوع |
کلید محافظ موتور |
|
تعداد پل |
3 |
|
سایز بدنه |
S0 |
|
رنج تنظیم حرارتی |
23 تا 28 آمپر |
|
قطع مغناطیسی لحظه‌ای |
364 آمپر |
|
کلاس تریپ |
CLASS 10 |
|
ولتاژ عایقی نامی |
690 ولت |
|
اتصال |
ترمینال پیچی |
|
حفاظت اتصال کوتاه |
دارد |
|
تشخیص قطع فاز |
دارد |
|
تشخیص خطای زمین |
ندارد |
|
کنتاکت کمکی داخلی |
ندارد |
این مقادیر در کاتالوگ زیمنس برای کد 3RV2021-4NA10 درج شده‌اند.
|
ولتاژ سه‌فاز |
توان |
|---|---|
|
230 ولت |
7.5 کیلووات |
|
400 ولت |
15 کیلووات |
|
500 ولت |
18.5 کیلووات |
|
690 ولت |
22 کیلووات |
|
ولتاژ AC |
Icu |
Ics |
|---|---|---|
|
240 ولت |
100 kA |
100 kA |
|
400 ولت |
55 kA |
25 kA |
|
500 ولت |
10 kA |
5 kA |
|
690 ولت |
4 kA |
2 kA |
Icu: حداکثر ظرفیت قطع اتصال کوتاه
Ics: ظرفیت قطع اتصال کوتاه در سرویس
|
مشخصه |
مقدار |
|---|---|
|
ارتفاع |
97 میلی‌متر |
|
عرض |
45 میلی‌متر |
|
عمق |
حدود 96–97 میلی‌متر |
|
وزن |
حدود 380 گرم |
|
نصب |
ریل DIN استاندارد 35 میلی‌متری یا پیچ |
|
دمای کاری |
−20 تا +60 درجه سانتی‌گراد |
|
درجه حفاظت جلویی |
IP20 |
این کلید برای حفاظت موتورهایی با جریان نامی قابل تنظیم در محدوده 23 تا 28 آمپر مناسب است. جریان تنظیمی باید مطابق جریان درج‌شده روی پلاک موتور و شرایط واقعی نصب انتخاب شود.
در کاتالوگ‌ها ممکن است نسخه‌هایی با پسوند تکمیلی مانند 3RV2021-4NA10-0DA0 نیز دیده شوند. مشخصات نسخه پایه و نسخه دارای پسوند را پیش از سفارش یا جایگزینی با پلاک دستگاه تطبیق دهید.
خلاصه: 3RV2021-4NA10 کلید محافظ موتور سه‌پل سایز S0 با رنج حرارتی 23–28 آمپر، قطع مغناطیسی 364 آمپر و کلاس 10 است. انتخاب نهایی باید با جریان پلاک موتور و محاسبات حفاظت اتصال کوتاه هماهنگ شود.
