مشخصه |
مقدار |
|---|---|
|
کد فنی |
3RV2021-4PA10 |
|
سازنده |
Siemens |
|
نوع |
کلید محافظ موتور |
|
تعداد پل |
3 |
|
سایز بدنه |
S0 |
|
رنج تنظیم حرارتی |
30 تا 36 آمپر |
|
قطع مغناطیسی لحظه‌ای |
432 آمپر |
|
کلاس قطع |
CLASS 10 |
|
نوع ترمینال |
پیچی |
|
ولتاژ کاری |
20 تا 690 ولت AC |
|
جریان کاری نامی |
36 آمپر |
|
تشخیص قطع فاز |
دارد |
|
تشخیص خطای زمین |
ندارد |
|
کنتاکت کمکی داخلی |
ندارد |
مشخصات بر اساس کاتالوگ و دیتاشیت زیمنس است.
|
ولتاژ سه‌فاز |
توان موتور |
|---|---|
|
230 ولت |
7.5 کیلووات |
|
400 ولت |
18.5 کیلووات |
|
500 ولت |
22 کیلووات |
|
690 ولت |
30 کیلووات |
|
ولتاژ AC |
Icu |
Ics |
|---|---|---|
|
240 ولت |
100 kA |
100 kA |
|
400 ولت |
20 kA |
10 kA |
|
500 ولت |
6 kA |
3 kA |
|
690 ولت |
3 kA |
2 kA |
Icu: حداکثر ظرفیت قطع اتصال کوتاه
Ics: ظرفیت قطع اتصال کوتاه در سرویس
|
مشخصه |
مقدار |
|---|---|
|
سایز بدنه |
S0 |
|
نصب |
ریل DIN 35 میلی‌متری یا پیچ |
|
نوع اتصال |
پیچی |
|
وزن خالص |
حدود 381 گرم |
|
دمای کاری اعلام‌شده |
−20 تا +40 درجه سانتی‌گراد |
|
درجه حفاظت جلویی |
IP20 |
رنج تنظیم این مدل 30 تا 36 آمپر است. جریان کلید باید بر اساس جریان نامی درج‌شده روی پلاک موتور و شرایط بهره‌برداری تنظیم شود. اگر جریان نامی موتور خارج از این محدوده باشد، این مدل مناسب آن موتور نیست.
این مدل دارای حفاظت حرارتی اضافه‌بار و حفاظت مغناطیسی اتصال کوتاه است.
در مدارهای موتور، هماهنگی کلید با کنتاکتور، کابل و جریان اتصال کوتاه محل نصب باید بررسی شود.
برای کاربردهای ایمنی یا جایگزینی کلید، کد کامل روی پلاک دستگاه و نسخه دیتاشیت ملاک قرار گیرد.

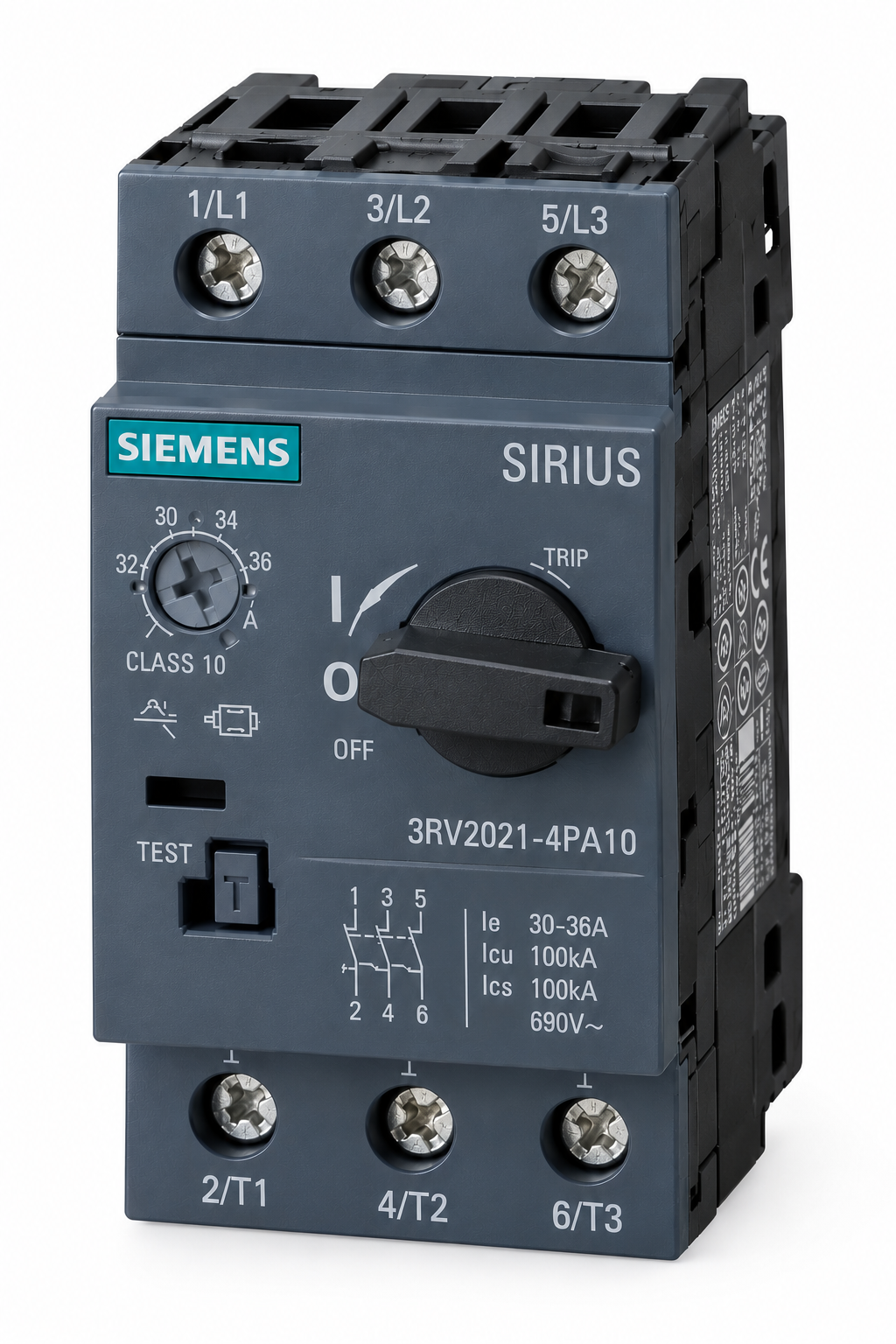

خلاصه: 3RV2021-4PA10 کلید محافظ موتور سه‌پل سایز S0 با رنج حرارتی 30–36 آمپر، قطع مغناطیسی 432 آمپر و کلاس 10 است.
