کلید محافظ موتور از خانواده SIRIUS 3RV2 شرکت Siemens است و برای حفاظت موتورهای سه‌فاز در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.
در ادامه مشخصات فنی، رنج تنظیم جریان، توان موتور، ابعاد و نکات نصب این مدل را آورده‌ام.
مدل 3RV2031-4JA10 دارای بدنه سایز S2 و رنج تنظیم حرارتی 54 تا 65 آمپر است. مقدار قطع مغناطیسی لحظه‌ای آن 845 آمپر است.

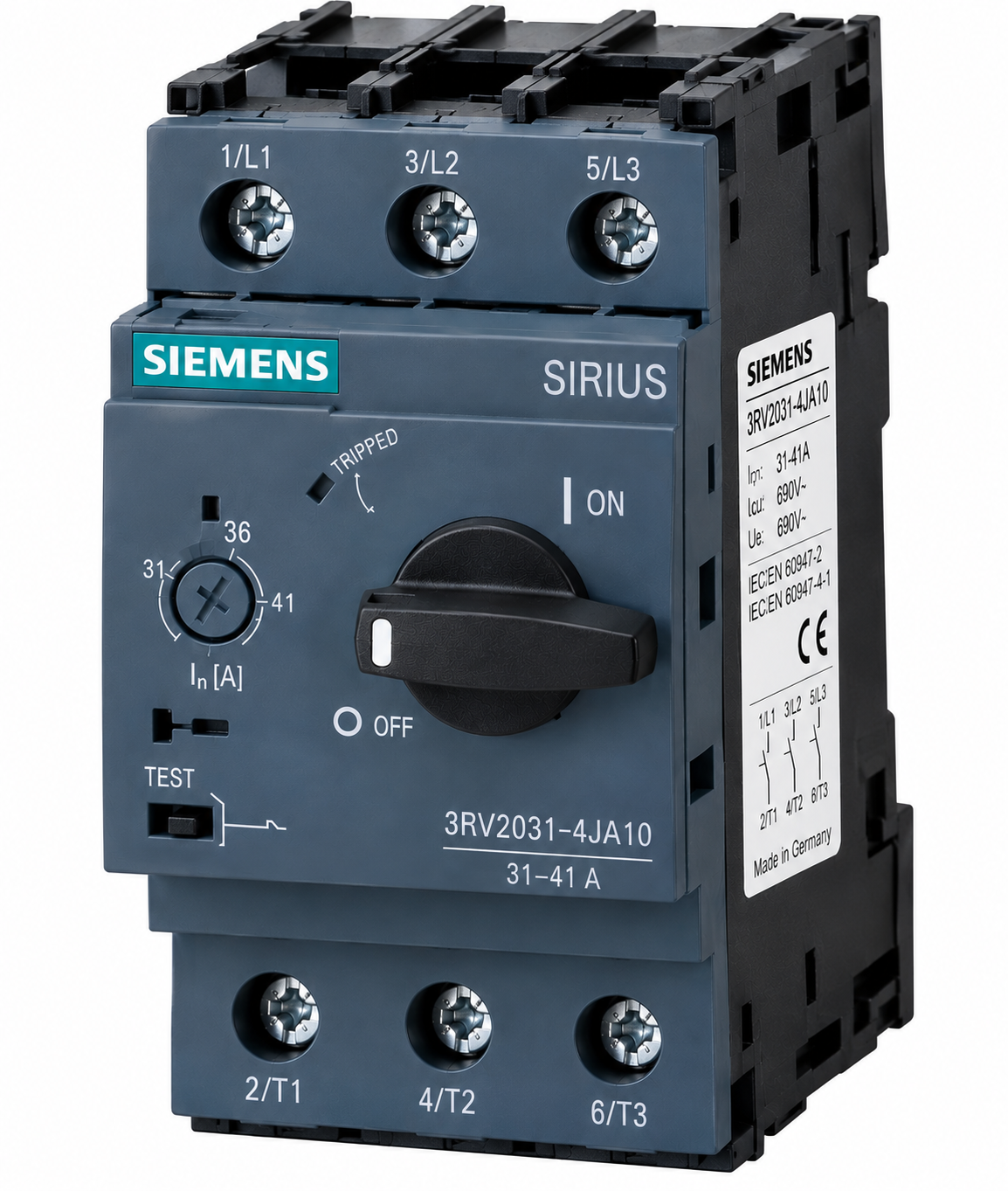

تصویر نمونه از کلید محافظ موتور زیمنس سری 3RV2031.
|
مشخصه |
مقدار |
|---|---|
|
کد فنی |
3RV2031-4JA10 |
|
سازنده |
Siemens |
|
خانواده محصول |
SIRIUS 3RV2 |
|
نوع |
کلید محافظ موتور |
|
تعداد پل |
3 |
|
سایز بدنه |
S2 |
|
رنج تنظیم حرارتی |
54 تا 65 آمپر |
|
قطع مغناطیسی لحظه‌ای |
845 آمپر |
|
کلاس تریپ |
CLASS 10 |
|
ولتاژ کاری |
20 تا 690 ولت AC |
|
فرکانس |
50/60 هرتز |
|
جریان کاری AC-3 در 400V |
65 آمپر |
|
نوع ترمینال |
پیچی |
|
تشخیص قطع فاز |
دارد |
|
تشخیص خطای زمین |
ندارد |
|
کنتاکت کمکی داخلی |
ندارد؛ قابلیت افزودن کنتاکت جانبی دارد |
|
ولتاژ سه‌فاز |
توان نامی موتور |
|---|---|
|
230 ولت |
18.5 کیلووات |
|
400 ولت |
30 کیلووات |
|
500 ولت |
45 کیلووات |
|
690 ولت |
55 کیلووات |
توان‌ها طبق دیتاشیت محصول هستند؛ توان قابل استفاده در عمل به شرایط موتور و مدار نیز بستگی دارد.
|
ولتاژ AC |
Icu |
Ics |
|---|---|---|
|
240 ولت |
100 kA |
100 kA |
|
400 ولت |
65 kA |
30 kA |
|
500 ولت |
8 kA |
4 kA |
|
690 ولت |
4 kA |
2 kA |
Icu: حداکثر ظرفیت قطع اتصال کوتاه.
Ics: ظرفیت قطع اتصال کوتاه در سرویس.
|
مشخصه |
مقدار |
|---|---|
|
ارتفاع |
140 میلی‌متر |
|
عرض |
55 میلی‌متر |
|
عمق |
149 میلی‌متر |
|
وزن خالص |
حدود 1.181 کیلوگرم |
|
نصب |
ریل DIN استاندارد 35 میلی‌متری یا پیچ |
|
درجه حفاظت جلویی |
IP20 |
|
دمای کاری |
−20 تا +60 درجه سانتی‌گراد |
ورودی برق سه‌فاز
1/L1
3/L2
5/L3
خروجی به موتور
2/T1
4/T2
6/T3
نقشه ساده‌شده ترمینال‌های قدرت؛ سیم‌بندی واقعی را طبق نقشه روی دستگاه و دستورالعمل سازنده انجام دهید.
مشخصات اتصال اصلی:
نوع ترمینال: پیچی
سطح مقطع سیم مسی جامد یا رشته‌ای: یک سیم تا 50 میلی‌متر مربع یا دو سیم تا 35 میلی‌متر مربع
سیم افشان با سرسیم: یک سیم تا 35 میلی‌متر مربع یا دو سیم تا 25 میلی‌متر مربع
گشتاور سفت‌کردن ترمینال: 3 تا 4.5 نیوتن‌متر
پیچ ترمینال: M6
پیچ‌گوشتی: Pozidriv سایز 2
رنج تنظیم حرارتی این مدل 54 تا 65 آمپر است.
جریان نامی موتور را از روی پلاک بخوانید.
تنظیم کلید را مطابق جریان پلاک موتور و دستورالعمل سازنده انجام دهید.
هماهنگی کلید با کنتاکتور، کابل و جریان اتصال کوتاه محل نصب را بررسی کنید.
عدد 845 آمپر مربوط به رهاساز مغناطیسی لحظه‌ای است و با رنج تنظیم حرارتی تفاوت دارد.
خلاصه: کلید حرارتی زیمنس 3RV2031-4JA10، سه‌پل و سایز S2، با رنج حرارتی 54–65 آمپر، قطع مغناطیسی 845 آمپر، کلاس 10 و توان AC-3 برابر 30 کیلووات در 400 ولت است.
