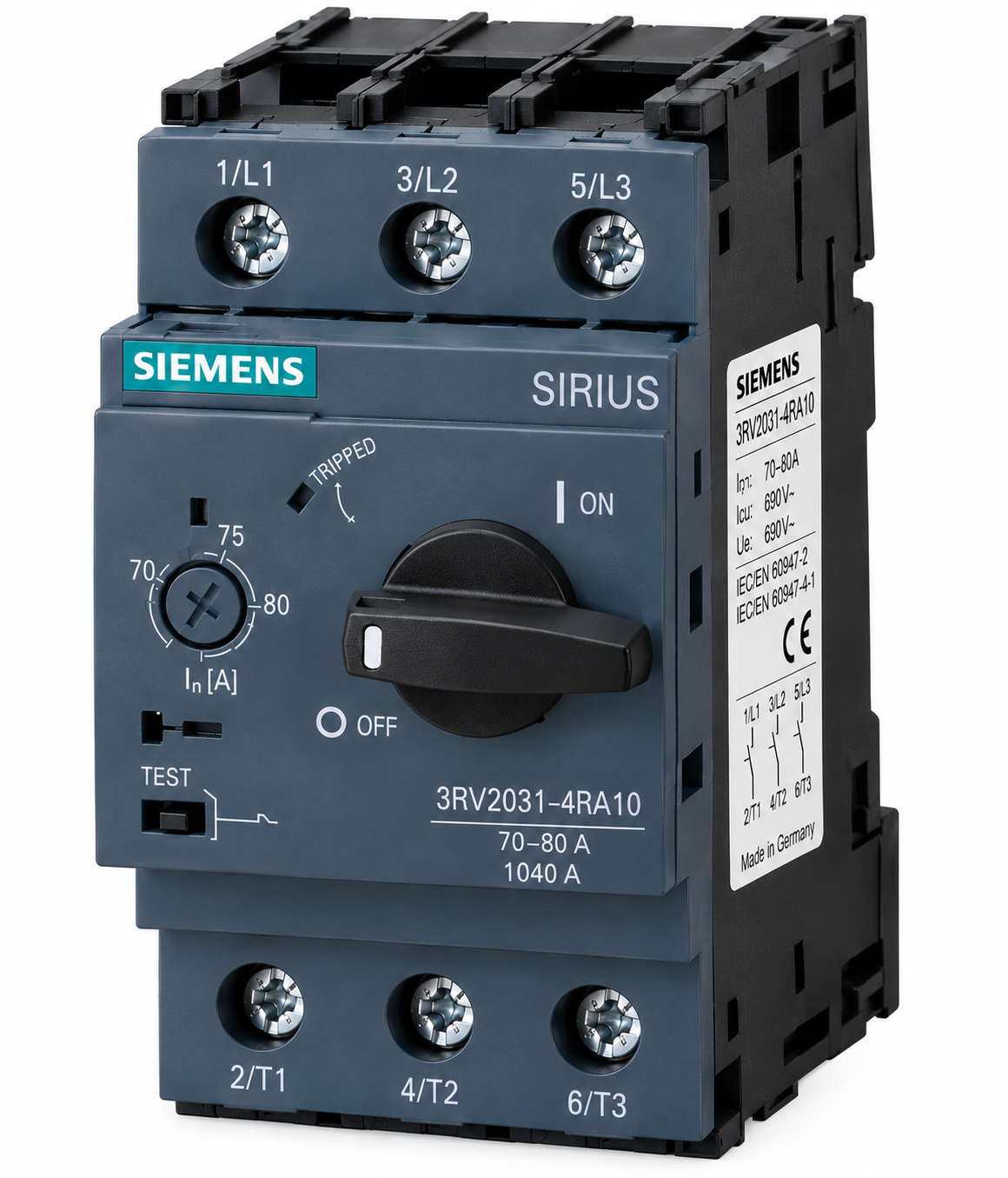

| کد فنی | 3RV2031-4RA10 |
| نوع | کلید محافظ موتور (MPCB) |
| تعداد پل | ۳ پل |
| کلاس قطع | Class 10 |
| رنج تنظیم حرارتی | 70 تا 80 آمپر |
| قطع مغناطیسی لحظه‌ای | 1040 آمپر |
| ولتاژ کاری | 20 تا 690 ولت AC |
| فرکانس | 50 تا 60 هرتز |
| جریان کاری AC-3 در 400V | 80 آمپر |
مشخصات مدل مطابق کاتالوگ و دیتاشیت زیمنس.
|
ولتاژ سه‌فاز |
توان |
|---|---|
|
230V |
22kW |
|
400V |
37kW |
|
500V |
55kW |
|
690V |
75kW |
|
ولتاژ |
Icu |
Ics |
|---|---|---|
|
240V AC |
65kA |
65kA |
|
400V AC |
65kA |
30kA |
|
500V AC |
8kA |
5kA |
|
690V AC |
4kA |
2kA |
حفاظت اضافه‌بار با رهاساز حرارتی قابل تنظیم
حفاظت اتصال کوتاه با رهاساز مغناطیسی
تشخیص قطع فاز: دارد
تشخیص خطای زمین: ندارد
کنتاکت کمکی داخلی: ندارد؛ امکان افزودن تجهیزات کمکی وجود دارد.
نوع ترمینال: پیچی
درجه حفاظت جلوی دستگاه: IP20
|
مشخصه |
مقدار |
|---|---|
|
ابعاد بدنه |
حدود 140 × 55 × 149.4 میلی‌متر |
|
وزن |
حدود 1.18 کیلوگرم |
|
نصب |
ریل DIN یا نصب پیچی |
|
دمای کاری |
−20 تا +60°C |
رنج تنظیم حرارتی این مدل 70 تا 80 آمپر است. مقدار تنظیم باید مطابق جریان نامی موتور روی پلاک آن و شرایط راه‌اندازی انتخاب شود؛ صرفاً بر اساس توان تقریبی موتور تنظیم نکنید.
توجه: مدل 3RV2031-4RA10 دارای رنج حرارتی 70–80A و قطع مغناطیسی 1040A است. هنگام سفارش، کد کامل روی بدنه را با این مشخصات تطبیق دهید.
