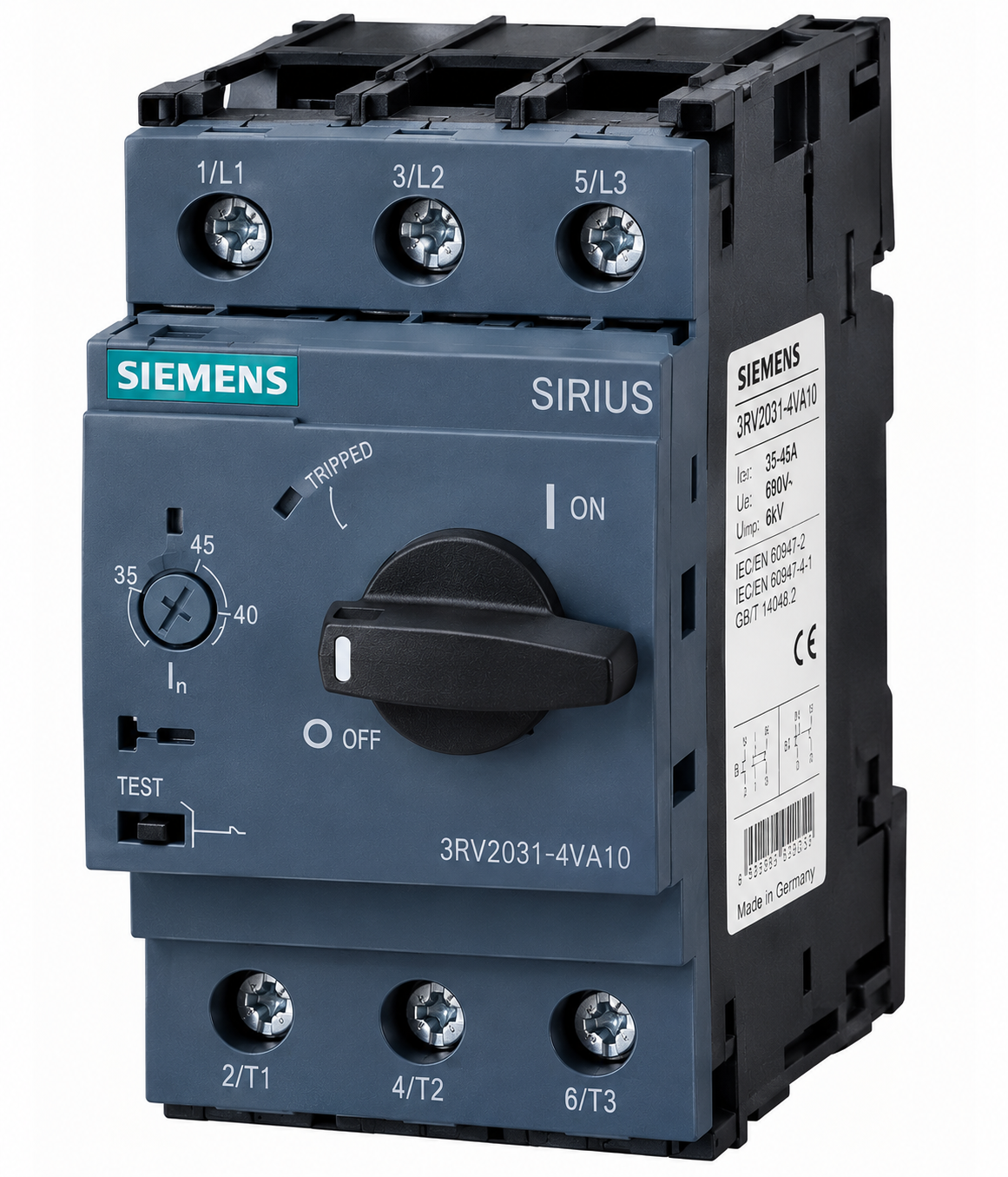

تصویر نمونه از کلید محافظ موتور زیمنس.
|
مشخصه |
مقدار |
|---|---|
|
کد فنی |
3RV2031-4VA10 |
|
سازنده |
Siemens |
|
سری |
SIRIUS 3RV2 |
|
نوع |
کلید محافظ موتور |
|
تعداد پل |
3 |
|
سایز بدنه |
S2 |
|
رنج تنظیم حرارتی |
35 تا 45 آمپر |
|
قطع مغناطیسی لحظه‌ای |
650 آمپر |
|
کلاس تریپ |
CLASS 10 |
|
ولتاژ کاری نامی |
20 تا 690 ولت AC |
|
جریان نامی دائم |
45 آمپر |
|
فرکانس |
50/60 هرتز |
|
نوع ترمینال |
پیچی |
|
حفاظت اتصال کوتاه |
دارد |
|
تشخیص قطع فاز |
دارد |
|
کنتاکت کمکی داخلی |
ندارد |
مشخصات کلیدی شامل رنج 35–45 آمپر، قطع مغناطیسی 650 آمپر و بدنه S2 در اطلاعات زیمنس درج شده‌اند.
|
ولتاژ سه‌فاز |
توان موتور |
|---|---|
|
230 ولت |
11 کیلووات |
|
400 ولت |
22 کیلووات |
|
500 ولت |
30 کیلووات |
|
690 ولت |
37 کیلووات |
این توان‌ها مقادیر نامی اعلام‌شده برای کاربری AC-3 هستند؛ انتخاب کلید باید با جریان پلاک موتور و شرایط بهره‌برداری هماهنگ شود.
|
ولتاژ AC |
Icu |
|---|---|
|
240 ولت |
100 کیلوآمپر |
|
400 ولت |
65 کیلوآمپر |
|
500 ولت |
10 کیلوآمپر |
|
690 ولت |
4 کیلوآمپر |
Icu حداکثر ظرفیت قطع اتصال کوتاه است. مقدار واقعی قابل استفاده باید با جریان اتصال کوتاه محل نصب و الزامات هماهنگی حفاظتی بررسی شود.
|
مشخصه |
مقدار |
|---|---|
|
ارتفاع |
140 میلی‌متر |
|
عرض |
55 میلی‌متر |
|
عمق |
149 میلی‌متر |
|
وزن خالص |
حدود 1.068 کیلوگرم |
|
روش نصب |
ریل DIN استاندارد 35 میلی‌متری یا پیچ |
|
درجه حفاظت جلویی |
IP20 |
|
دمای کاری |
−20 تا +60 درجه سانتی‌گراد |
وزن درج‌شده در کاتالوگ، وزن خالص محصول است؛ وزن بسته‌بندی می‌تواند متفاوت باشد.
ورودی سه‌فاز: 1/L1، 3/L2، 5/L3
خروجی به موتور: 2/T1، 4/T2، 6/T3
اتصال اصلی: ترمینال پیچی
سطح مقطع سیم و گشتاور سفت‌کردن پیچ‌ها باید طبق دستورالعمل سازنده و نوع سیم انتخاب شود.
رنج تنظیم حرارتی این مدل 35 تا 45 آمپر است.
جریان نامی موتور را از روی پلاک بخوانید.
جریان تنظیمی کلید را با جریان پلاک و دستورالعمل سازنده هماهنگ کنید.
هماهنگی کلید با کنتاکتور، کابل و جریان اتصال کوتاه محل نصب را بررسی کنید.
مقدار 650 آمپر مربوط به رهاساز مغناطیسی لحظه‌ای است و نباید با جریان تنظیم حرارتی اشتباه گرفته شود.
خلاصه: 3RV2031-4VA10 کلید محافظ موتور سه‌پل سایز S2 با رنج حرارتی 35–45 آمپر، قطع مغناطیسی 650 آمپر و کلاس 10 است. توان AC-3 آن در 400 ولت، 22 کیلووات اعلام شده است.
