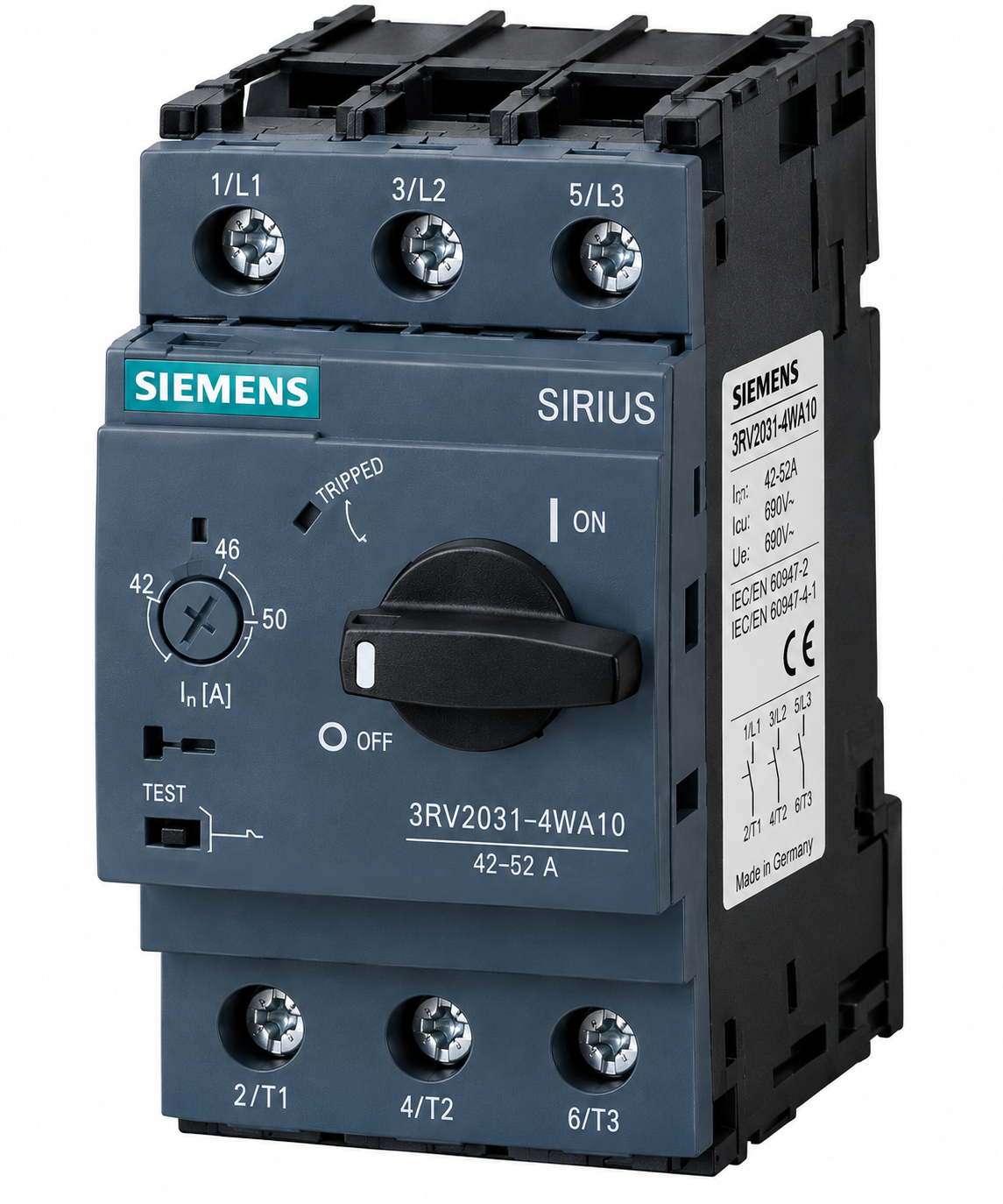

تصویر نمونه از کلید محافظ موتور زیمنس.
|
مشخصه |
مقدار |
|---|---|
|
کد فنی |
3RV2031-4WA10 |
|
سازنده |
Siemens |
|
سری |
SIRIUS 3RV2 |
|
نوع |
کلید محافظ موتور |
|
تعداد پل |
3 |
|
سایز بدنه |
S2 |
|
رنج تنظیم حرارتی |
42 تا 52 آمپر |
|
جریان نامی دائم |
52 آمپر |
|
قطع مغناطیسی لحظه‌ای |
741 آمپر |
|
کلاس تریپ |
CLASS 10 |
|
ولتاژ کاری نامی |
تا 690 ولت AC |
|
فرکانس |
50/60 هرتز |
|
نوع ترمینال |
پیچی |
|
حفاظت اضافه‌بار |
دارد |
|
حفاظت اتصال کوتاه |
دارد |
|
تشخیص قطع فاز |
دارد |
|
تشخیص خطای زمین |
ندارد |
|
کنتاکت کمکی داخلی |
ندارد |
مشخصات رنج جریان، قطع مغناطیسی و قابلیت‌های حفاظتی در دیتاشیت این مدل آمده‌اند.
|
ولتاژ سه‌فاز |
توان موتور |
|---|---|
|
230 ولت |
15 کیلووات |
|
400 ولت |
22 کیلووات |
|
500 ولت |
30 کیلووات |
|
690 ولت |
45 کیلووات |
توان نامی در AC-3 در ولتاژ 400 ولت برابر 22 کیلووات است.
|
ولتاژ AC |
Icu |
Ics |
|---|---|---|
|
240 ولت |
100 kA |
100 kA |
|
400 ولت |
65 kA |
30 kA |
|
500 ولت |
8 kA |
4 kA |
|
690 ولت |
4 kA |
2 kA |
Icu: حداکثر ظرفیت قطع اتصال کوتاه.
Ics: ظرفیت قطع اتصال کوتاه در سرویس.
|
مشخصه |
مقدار |
|---|---|
|
ارتفاع |
140 میلی‌متر |
|
عرض |
55 میلی‌متر |
|
عمق |
149 میلی‌متر |
|
نصب |
ریل DIN استاندارد 35 میلی‌متری یا پیچ |
|
درجه حفاظت جلویی |
IP20 |
|
دمای کاری اعلام‌شده |
−20 تا +60 درجه سانتی‌گراد |
ورودی برق سه‌فاز
1/L1
3/L2
5/L3
خروجی به موتور
2/T1
4/T2
6/T3
نقشه شماتیک ساده‌شده ترمینال‌های قدرت؛ برای سیم‌بندی واقعی، نقشه روی دستگاه و دستورالعمل سازنده را بررسی کنید.
نوع اتصال: ترمینال پیچی
سطح مقطع سیم مسی تک‌رشته یا افشان: حداکثر 50 میلی‌متر مربع برای یک سیم، طبق مشخصات ترمینال
گشتاور سفت‌کردن پیچ ترمینال اصلی: 3 تا 4.5 نیوتن‌متر
رزوه پیچ ترمینال: M6
این مدل برای موتورهایی با جریان نامی در محدوده 42 تا 52 آمپر قابل تنظیم است.
جریان نامی موتور را از روی پلاک آن بخوانید.
جریان تنظیمی کلید را طبق پلاک موتور و دستورالعمل سازنده تعیین کنید.
هماهنگی کلید با کنتاکتور، کابل و جریان اتصال کوتاه محل نصب را بررسی کنید.
مقدار 741 آمپر مربوط به قطع مغناطیسی لحظه‌ای است و با رنج تنظیم حرارتی 42 تا 52 آمپر تفاوت دارد.
خلاصه: کلید حرارتی زیمنس 3RV2031-4WA10، سه‌پل و سایز S2، با رنج تنظیم 42–52 آمپر، قطع مغناطیسی 741 آمپر، کلاس 10 و توان AC-3 معادل 22 کیلووات در 400 ولت است.
