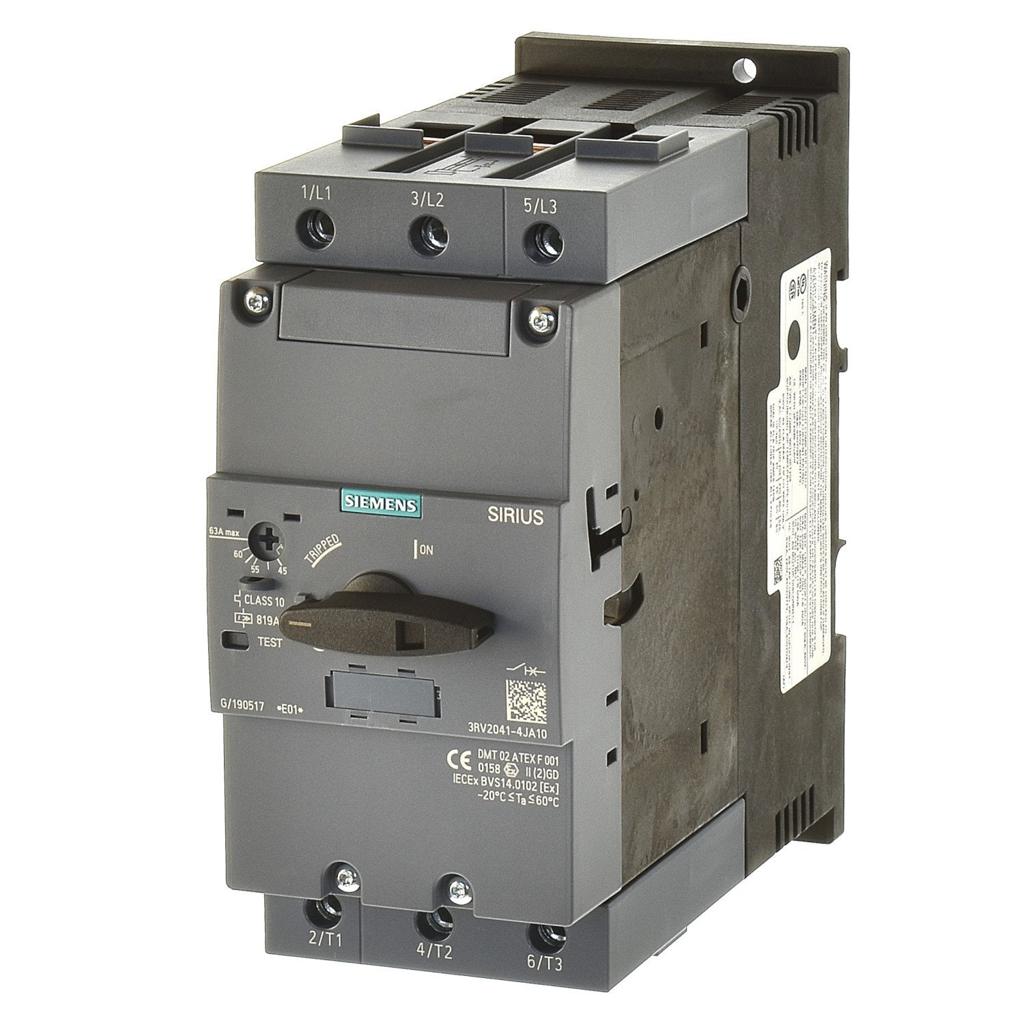

مشخصات فنی اصلی
| برند | Siemens |
| سری | SIRIUS 3RV2 |
| کد کامل | 3RV2041-4JA10 |
| نوع | کلید محافظ موتور (MPCB) |
| سایز بدنه | S3 |
| تعداد پل | ۳ پل |
| کلاس قطع | Class 10 |
| رنج تنظیم حرارتی | 45 تا 63 آمپر |
| جریان قطع مغناطیسی لحظه‌ای | 819 آمپر |
| ولتاژ نامی | تا 690 ولت AC |
| فرکانس | 50/60 هرتز |
| جریان AC-3 در 400V | 63 آمپر |
منبع: کاتالوگ رسمی زیمنس و دیتاشیت فنی.
|
ولتاژ سه‌فاز |
توان نامی AC-3 |
|---|---|
|
230V |
18.5kW |
|
400V |
30kW |
|
500V |
37kW |
|
690V |
55kW |
این مقادیر توان کاری درج‌شده در دیتاشیت هستند؛ انتخاب نهایی باید با جریان پلاک موتور و شرایط راه‌اندازی تطبیق داده شود.
|
ولتاژ AC |
Icu |
Ics |
|---|---|---|
|
240V |
100kA |
100kA |
|
400V |
65kA |
30kA |
|
500V |
12kA |
6kA |
|
690V |
6kA |
3kA |
Icu: حداکثر ظرفیت قطع اتصال کوتاه
Ics: ظرفیت قطع اتصال کوتاه سرویس
حفاظت اضافه‌بار: حرارتی و قابل تنظیم
حفاظت اتصال کوتاه: مغناطیسی
تشخیص قطع فاز: دارد
تشخیص خطای زمین: ندارد
کنتاکت کمکی داخلی: ندارد؛ امکان افزودن تجهیزات کمکی وجود دارد.
نوع اتصال: ترمینال پیچی
قابلیت نصب: ریل DIN استاندارد 35 میلی‌متری یا نصب پیچی
|
مشخصه |
مقدار |
|---|---|
|
ارتفاع |
165 میلی‌متر |
|
عرض |
70 میلی‌متر |
|
عمق |
176 میلی‌متر |
|
وزن خالص |
حدود 2.23 کیلوگرم |
رنج تنظیم جریان این مدل 45 تا 63 آمپر است. برای تنظیم:
جریان نامی موتور را از روی پلاک آن بخوانید.
کلید را طبق دستورالعمل سازنده و با درنظرگرفتن شرایط راه‌اندازی تنظیم کنید.
جریان تنظیم‌شده را با جریان نامی موتور و الزامات حفاظت مدار تطبیق دهید.
قطع مغناطیسی 819 آمپر، مقدار عملکرد لحظه‌ای حفاظت اتصال کوتاه است و با تنظیم حرارتی 45–63 آمپر یکی نیست.
خلاصه: مدل 3RV2041-4JA10 کلید محافظ موتور سه‌پل سایز S3 با رنج حرارتی 45–63 آمپر، قطع مغناطیسی 819 آمپر و کلاس قطع 10 است.
