مشخصه |
مقدار |
|---|---|
|
کد فنی |
3RV2041-4RA10 |
|
سری |
Siemens SIRIUS 3RV2 |
|
نوع |
کلید محافظ موتور (MPCB) |
|
تعداد پل |
۳ پل |
|
رنج تنظیم حرارتی |
65 تا 84 آمپر |
|
جریان کاری نامی |
84 آمپر |
|
قطع مغناطیسی لحظه‌ای |
1170 آمپر |
|
ولتاژ کاری |
20 تا 690 ولت AC |
|
فرکانس |
50 تا 60 هرتز |
|
کلاس قطع |
Class 10 |
|
اتصال |
ترمینال پیچی |
|
ولتاژ سه‌فاز |
توان |
|---|---|
|
230V |
22kW |
|
400V |
45kW |
|
500V |
55kW |
|
690V |
75kW |
این مقادیر کاتالوگی هستند؛ انتخاب نهایی باید با جریان پلاک موتور و شرایط راه‌اندازی تطبیق داده شود.
|
ولتاژ AC |
Icu |
Ics |
|---|---|---|
|
240V |
100kA |
100kA |
|
400V |
65kA |
30kA |
|
500V |
8kA |
4kA |
|
690V |
5kA |
3kA |
Icu: حداکثر ظرفیت قطع اتصال کوتاه
Ics: ظرفیت قطع اتصال کوتاه سرویس
حفاظت اضافه‌بار: حرارتی، قابل تنظیم
حفاظت اتصال کوتاه: مغناطیسی
تشخیص قطع فاز: دارد
تشخیص خطای زمین: ندارد
کنتاکت کمکی داخلی: ندارد؛ قابلیت افزودن تجهیزات کمکی جداگانه وجود دارد.
نصب: ریل DIN استاندارد 35 میلی‌متری یا نصب پیچی
|
مشخصه |
مقدار |
|---|---|
|
ارتفاع |
165 میلی‌متر |
|
عرض |
70 میلی‌متر |
|
عمق |
176 میلی‌متر |
|
درجه حفاظت جلوی دستگاه |
IP20 |
|
دمای کاری |
−20 تا +60°C |
رنج تنظیم حرارتی این مدل 65 تا 84 آمپر است.
جریان نامی موتور را از روی پلاک بخوانید.
تنظیم را متناسب با جریان پلاک، شرایط راه‌اندازی و دستورالعمل سازنده انجام دهید.
هماهنگی کلید با تجهیزات حفاظتی مدار را بررسی کنید.
دقت کنید: 1170 آمپر مقدار عملکرد مغناطیسی لحظه‌ای است و با تنظیم حرارتی تفاوت دارد.

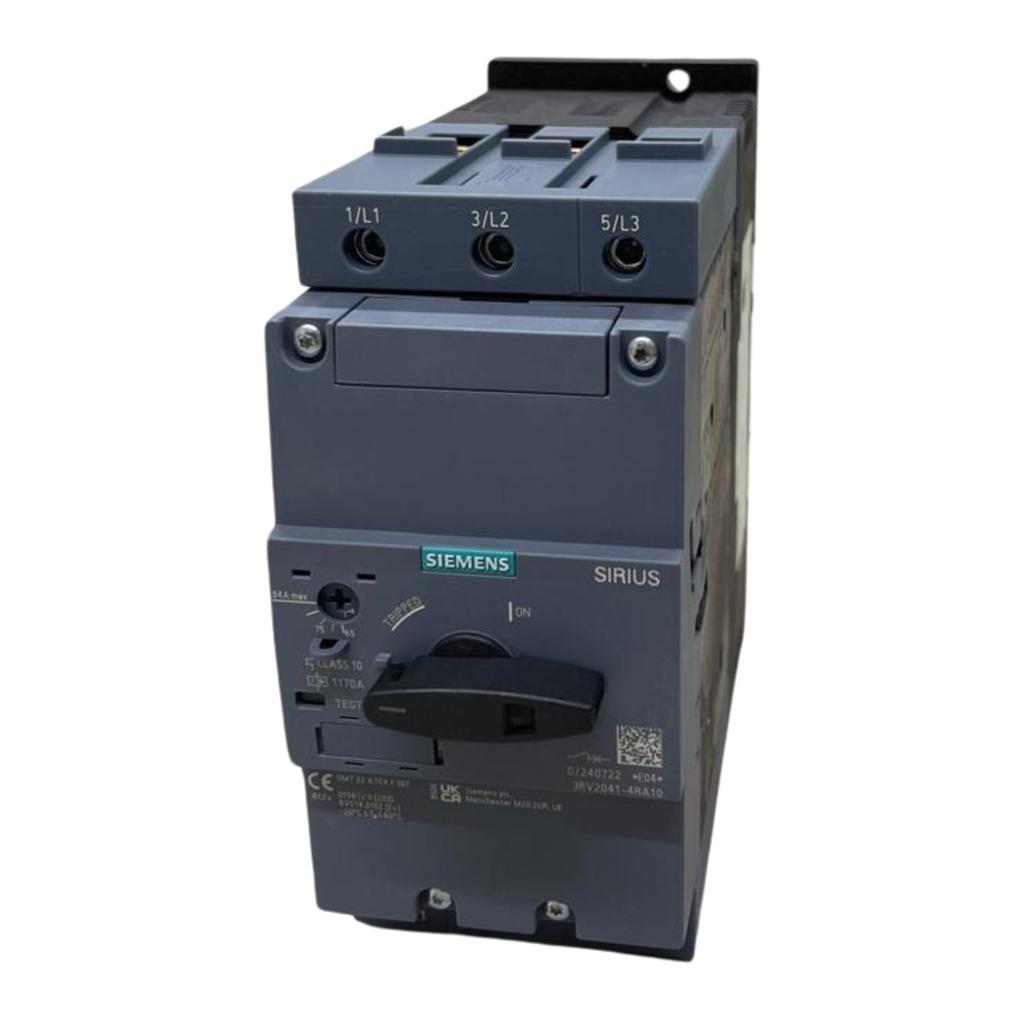

3RV2041-4RA10 کلید محافظ موتور سه‌پل فریم S3، کلاس 10، با رنج حرارتی 65–84 آمپر و قطع مغناطیسی 1170 آمپر است. توان درج‌شده برای AC-3 در 400 ولت برابر 45 کیلووات است.
