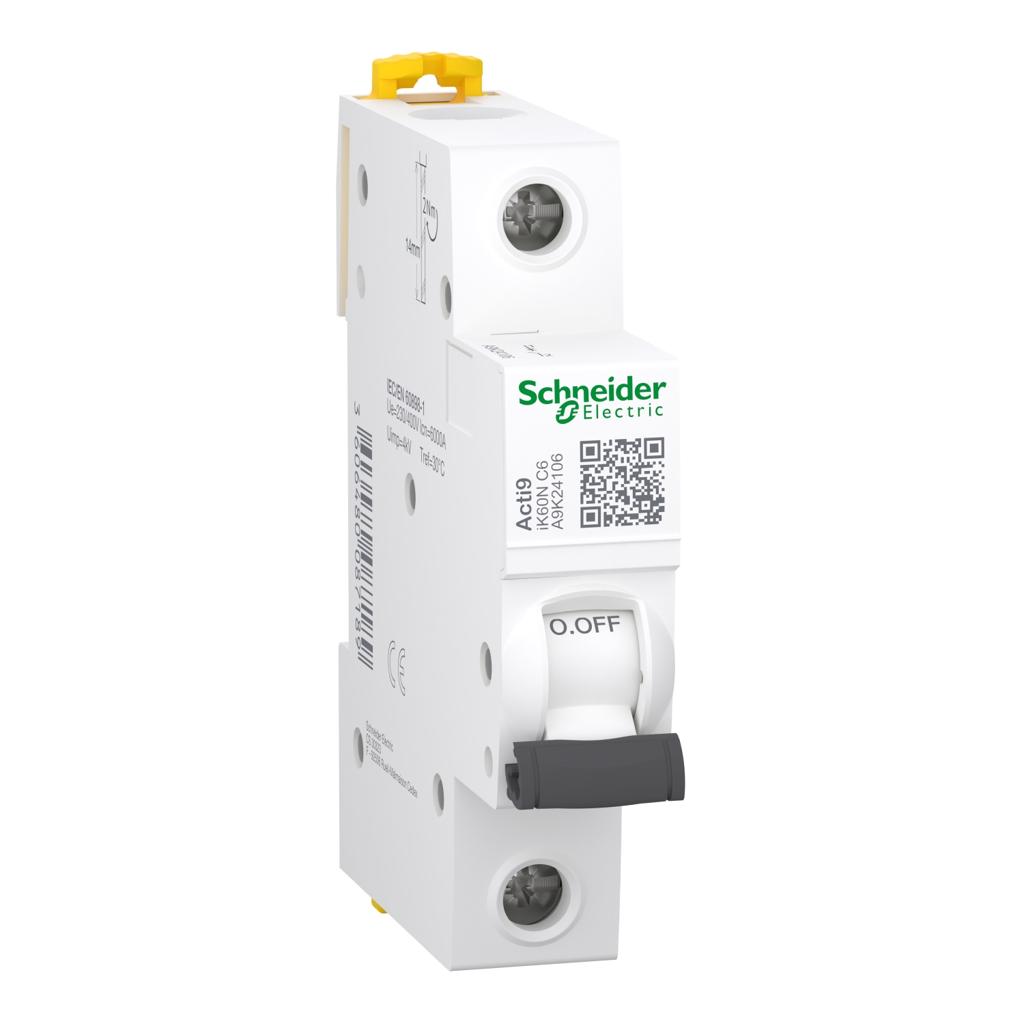

کلید مینیاتوری اشنایدر A9K24106 یکی از محصولات سری Acti9 iK60N شرکت Schneider Electric است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد. این کلید با ساختار تک پل (1P) و جریان نامی 6 آمپر، گزینه‌ای مناسب برای حفاظت مدارهای تک‌فاز در تابلوهای برق ساختمانی، تجاری و برخی مدارهای توزیع و کنترل محسوب می‌شود.
مدل A9K24106 دارای مشخصه قطع C Curve است و مکانیزم حفاظتی آن از نوع حرارتی-مغناطیسی است. عملکرد حرارتی برای تشخیص اضافه‌بار و عملکرد مغناطیسی برای واکنش سریع در برابر جریان‌های شدید ناشی از اتصال کوتاه به کار می‌رود. این ویژگی باعث می‌شود کلید بتواند در شرایط مختلف، حفاظت مناسبی از سیم‌ها، تجهیزات و مدارهای الکتریکی ایجاد کند.
یکی از مشخصات مهم این محصول، قدرت قطع 6 کیلوآمپر (6kA) در ولتاژ 230 ولت AC و فرکانس 50/60 هرتز مطابق استاندارد IEC/EN 60898-1 است. همچنین این تجهیز برای کاربردهای توزیع برق طراحی شده و امکان استفاده از شینه‌های ترکیبی (Comb Busbar) در سیستم نصب آن وجود دارد.
طراحی سری Acti9 امکان نصب سریع و منظم کلید را در تابلوهای برق فراهم می‌کند. همچنین طبق اطلاعات Schneider Electric، تغذیه الکتریکی این مدل می‌تواند از بالا یا پایین انجام شود و قابلیت جداسازی آن در کاربردهای مورد تأیید استاندارد IEC/EN 60898-1 نیز در نظر گرفته شده است.
| مشخصه | مقدار |
|---|---|
| برند | Schneider Electric |
| سری | Acti9 |
| خانواده | iK60N |
| کد فنی | A9K24106 |
| نوع تجهیز | کلید مینیاتوری (MCB) |
| تعداد پل | 1P |
| تعداد پل محافظت‌شده | 1 |
| جریان نامی | 6 آمپر |
| منحنی قطع | C |
| نوع حفاظت | حرارتی-مغناطیسی |
| نوع شبکه | AC |
| فرکانس کاری | 50/60 هرتز |
| قدرت قطع نامی (Icn) | 6kA |
| ولتاژ کاری مرجع | 230V AC |
| ولتاژ عایقی نامی (Ui) | 440V AC |
| ولتاژ تحمل ضربه‌ای (Uimp) | 4kV |
| کلاس محدودکنندگی | Class 3 |
| استاندارد | IEC/EN 60898-1 |
| کاربرد اصلی | حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه |
اطلاعات فوق بر اساس مشخصات فنی منتشرشده برای کد A9K24106 تنظیم شده است.
کلید مینیاتوری A9K24106 دارای منحنی قطع C است. در این نوع کلید، محدوده عملکرد مغناطیسی حدود 5 تا 10 برابر جریان نامی (In) اعلام شده است. به همین دلیل، کلیدهای منحنی C معمولاً برای مدارهایی که هنگام راه‌اندازی جریان لحظه‌ای بیشتری ایجاد می‌کنند، مورد استفاده قرار می‌گیرند؛ البته انتخاب نهایی باید بر اساس جریان بار، سطح مقطع سیم، جریان اتصال کوتاه و شرایط نصب انجام شود.
کلید Schneider A9K24106 می‌تواند در مدارهای تک‌فاز و تابلوهای توزیع برق برای حفاظت مدارهایی با جریان نامی 6 آمپر استفاده شود. از کاربردهای متداول این رده کلید می‌توان به موارد زیر اشاره کرد:
استفاده از کلید مینیاتوری اشنایدر A9K24106 به دلیل ابعاد مناسب، ساختار تک‌پل و مکانیزم حفاظتی حرارتی-مغناطیسی، امکان طراحی منظم و حفاظت مستقل مدارها را در تابلو برق فراهم می‌کند. قدرت قطع 6kA، منحنی C و انطباق با استاندارد IEC/EN 60898-1 از مشخصات مهم این مدل هستند.
اگر به دنبال کلید مینیاتوری اشنایدر 6 آمپر تک پل برای حفاظت یک مدار تک‌فاز هستید، A9K24106 از سری Acti9 iK60N با منحنی C و مکانیزم حرارتی-مغناطیسی طراحی شده است. این مدل برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه و با قدرت قطع 6kA در 230V AC مطابق IEC/EN 60898-1 مشخص شده است.
نام محصول برای سئو:
کلید مینیاتوری اشنایدر 6 آمپر تک پل A9K24106 | فیوز مینیاتوری Schneider Acti9 iK60N
کلمات کلیدی پیشنهادی:
کلید مینیاتوری اشنایدر A9K24106، فیوز مینیاتوری اشنایدر 6 آمپر، کلید تک پل اشنایدر، MCB اشنایدر 6A، کلید Schneider A9K24106، کلید مینیاتوری Acti9 iK60N، کلید مینیاتوری منحنی C، فیوز مینیاتوری تک فاز 6 آمپر
1,100,000 تومان
