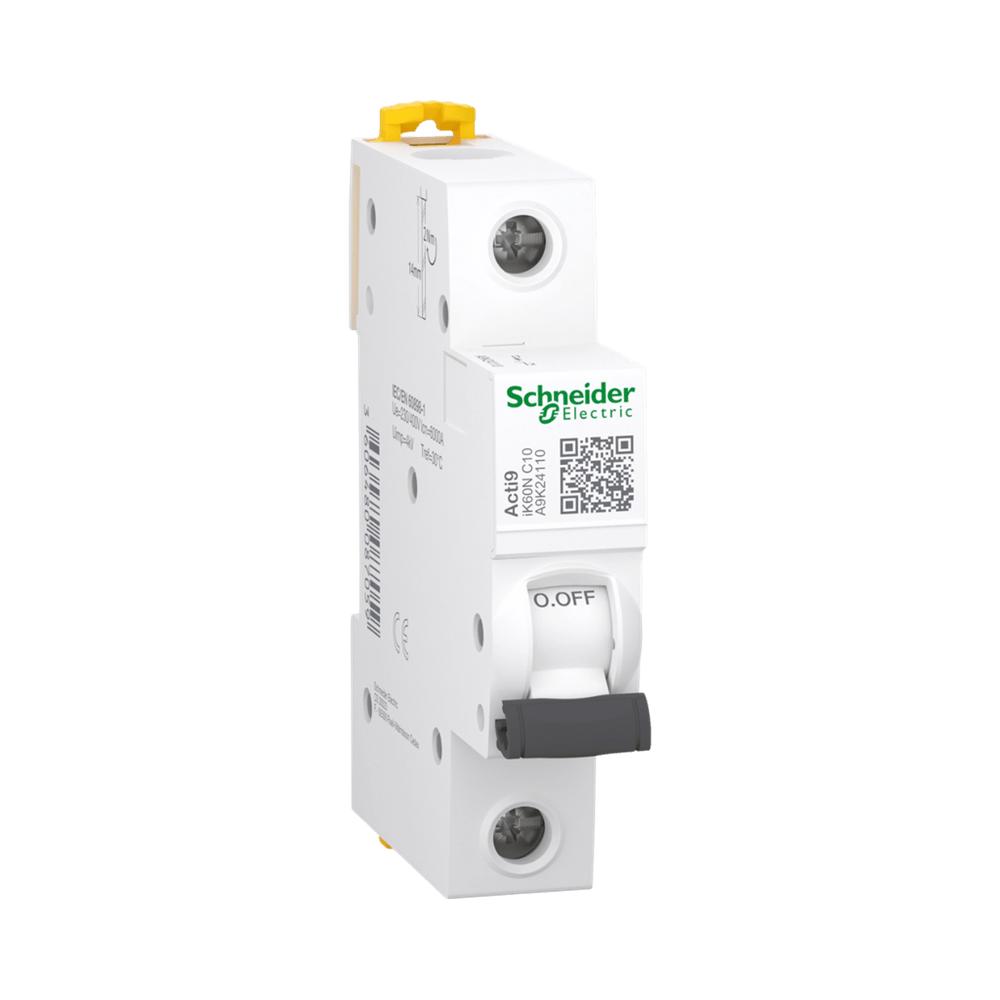

فیوز مینیاتوری اشنایدر A9K24110 یکی از کلیدهای مینیاتوری سری Acti9 iK60N شرکت Schneider Electric است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این محصول با ساختار تک پل (1P) و جریان نامی 10 آمپر، برای حفاظت مدارهای تک‌فاز در تابلوهای برق، مدارهای توزیع و کاربردهای ساختمانی و صنعتی مورد استفاده قرار می‌گیرد.
کلید مینیاتوری A9K24110 دارای منحنی قطع C و مکانیزم عملکرد حرارتی-مغناطیسی است. بخش حرارتی کلید در برابر اضافه‌بار عمل کرده و بخش مغناطیسی برای قطع سریع مدار هنگام وقوع جریان شدید ناشی از اتصال کوتاه به کار می‌رود. این ترکیب، حفاظت مناسب از سیم‌ها، کابل‌ها و تجهیزات متصل به مدار را فراهم می‌کند.
این مدل با قدرت قطع 6 کیلوآمپر (6kA) در ولتاژ 230 ولت AC و فرکانس 50/60 هرتز، مطابق استاندارد IEC/EN 60898-1 مشخص شده است.
یکی از ویژگی‌های مهم Schneider A9K24110 طراحی آن برای مدارهای توزیع برق است. این کلید به‌صورت تک‌پل ساخته شده و یک پل مدار را حفاظت می‌کند. استفاده از منحنی C باعث شده این مدل برای مدارهایی که در زمان راه‌اندازی ممکن است جریان لحظه‌ای بیشتری داشته باشند، کاربرد مناسبی داشته باشد.
بر اساس اطلاعات فنی محصول، محدوده عملکرد مغناطیسی این کلید حدود 5 تا 10 برابر جریان نامی (In) است. بنابراین در انتخاب آن باید جریان مصرف‌کننده، مشخصات سیم و کابل، جریان اتصال کوتاه احتمالی و شرایط نصب در نظر گرفته شود.
از دیگر ویژگی‌های این مدل می‌توان به امکان نصب روی ریل DIN و استفاده از شینه‌های کمبی یا Comb Busbar اشاره کرد. همچنین امکان تغذیه الکتریکی از قسمت بالا یا پایین کلید در مشخصات محصول اعلام شده است.
| مشخصه | مقدار |
|---|---|
| برند | Schneider Electric |
| سری | Acti9 |
| خانواده | iK60N |
| کد محصول | A9K24110 |
| نوع تجهیز | کلید مینیاتوری (MCB) |
| تعداد پل | 1P |
| تعداد پل محافظت‌شده | 1 |
| جریان نامی | 10 آمپر |
| منحنی قطع | C |
| فناوری واحد قطع | حرارتی-مغناطیسی |
| نوع شبکه | AC |
| ولتاژ نامی | 230V AC |
| فرکانس کاری | 50/60Hz |
| قدرت قطع نامی | 6kA |
| Icn | 6000A |
| Ics | 6000A |
| ولتاژ عایقی نامی (Ui) | 440V AC |
| ولتاژ تحمل ضربه‌ای (Uimp) | 4kV |
| کلاس محدودکنندگی جریان | Class 3 |
| استاندارد | IEC/EN 60898-1 |
| کاربرد | حفاظت مدارهای توزیع برق |
| نوع نصب | ریل DIN |
| تغذیه | از بالا یا پایین |
| حفاظت در برابر | اضافه‌بار و اتصال کوتاه |
مشخصات اصلی فوق با داده‌های فنی منتشرشده برای A9K24110 مطابقت دارد.
حرف C در مدل A9K24110 نشان‌دهنده منحنی عملکرد کلید در برابر جریان‌های لحظه‌ای است. در این مدل، محدوده عملکرد مغناطیسی حدود 5 تا 10 برابر جریان نامی اعلام شده است.
به همین دلیل، کلیدهای منحنی C در مدارهایی کاربرد دارند که علاوه بر جریان کاری عادی، ممکن است هنگام روشن شدن تجهیزات با افزایش کوتاه‌مدت جریان مواجه شوند. البته انتخاب کلید مناسب باید بر اساس طراحی واقعی مدار و مشخصات بار انجام شود و صرفاً بر اساس آمپراژ نامی کلید نباشد.
کلید مینیاتوری Schneider A9K24110 را می‌توان در مدارهای تک‌فاز و تابلوهای توزیع برق برای حفاظت در برابر اضافه‌بار و اتصال کوتاه به کار برد.
برخی از کاربردهای این محصول عبارت‌اند از:
A9K24110 به دلیل برخورداری از طراحی تک‌پل، جریان نامی 10 آمپر و منحنی C، امکان حفاظت مستقل یک مدار را در تابلو برق فراهم می‌کند. مکانیزم حرارتی-مغناطیسی، قدرت قطع 6kA و انطباق با استاندارد IEC/EN 60898-1 از مشخصات مهم این مدل هستند.
همچنین طراحی سری Acti9 iK60N امکان نصب سریع‌تر در تابلو برق و استفاده از شینه‌های کمبی را فراهم می‌کند. Schneider Electric همچنین امکان تغذیه از بالا یا پایین و سیستم گیره دوبل برای جداسازی کلید با وجود شینه کمبی را برای این خانواده اعلام کرده است.
هنگام انتخاب کلید مینیاتوری، صرفاً توجه به عدد آمپراژ کافی نیست. تعداد پل، منحنی قطع، قدرت قطع، ولتاژ کاری و شرایط مدار نیز باید بررسی شود.
مدل A9K24110 دارای مشخصات زیر است:
1P + 10A + منحنی C + قدرت قطع 6kA
بنابراین اگر در نقشه یا طراحی تابلو به یک کلید مینیاتوری تک‌پل 10 آمپر با منحنی C و قدرت قطع 6kA نیاز باشد، کد فنی A9K24110 باید دقیقاً با مشخصات مورد نیاز پروژه تطبیق داده شود.
فیوز مینیاتوری اشنایدر A9K24110 یک کلید مینیاتوری تک‌پل از خانواده Acti9 iK60N است که با جریان نامی 10 آمپر، منحنی قطع C و قدرت قطع 6kA برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این محصول با استاندارد IEC/EN 60898-1 مطابقت داشته و برای استفاده در تابلوهای توزیع و مدارهای تک‌فاز گزینه‌ای با مشخصات فنی مشخص و قابل بررسی است.
