کلید مینیاتوری تک فاز مدل A9K24116

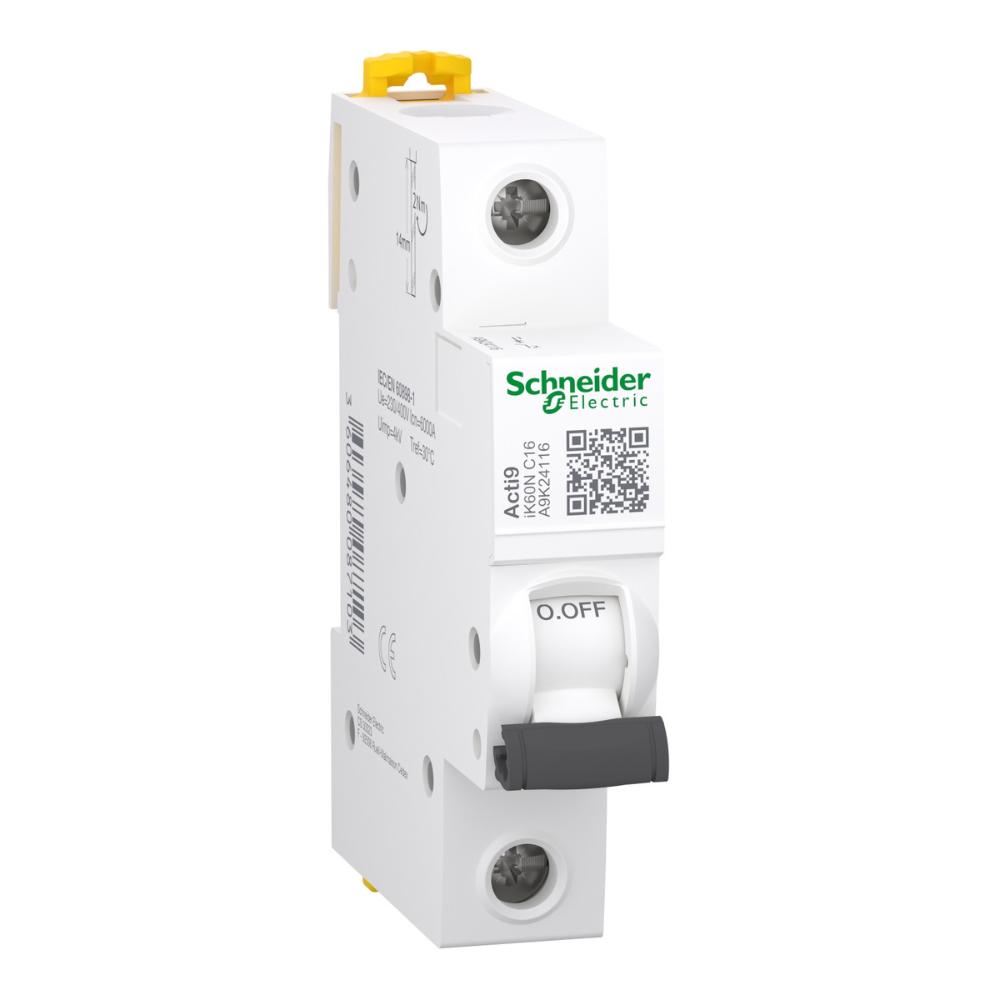

کلید مینیاتوری اشنایدر تک فاز 16 آمپر مدل A9K24116

کلید مینیاتوری اشنایدر A9K24116 از محصولات سری Acti9 iK60N شرکت Schneider Electric است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این محصول با ساختار تک پل (1P)، جریان نامی 16 آمپر و منحنی قطع C، برای استفاده در مدارهای توزیع برق و تابلوهای برق تک‌فاز کاربرد دارد. مشخصات رسمی اشنایدر، قدرت قطع این مدل را 6000 آمپر (6kA) مطابق استاندارد IEC/EN 60898-1 اعلام می‌کند.

A9K24116 یک کلید مینیاتوری حرارتی-مغناطیسی است؛ بخش حرارتی در برابر اضافه‌بار و بخش مغناطیسی در برابر جریان‌های شدید ناشی از اتصال کوتاه عمل می‌کند. در نتیجه، این کلید می‌تواند به‌عنوان یکی از تجهیزات حفاظتی مدار در تابلوهای برق مورد استفاده قرار گیرد.

ویژگی‌های کلید مینیاتوری اشنایدر A9K24116

مدل A9K24116 دارای یک پل محافظت‌شده و جریان نامی 16A است. منحنی C این کلید برای مدارهایی طراحی شده که ممکن است هنگام راه‌اندازی تجهیزات، جریان لحظه‌ای بیشتری نسبت به جریان عادی داشته باشند. محدوده عملکرد مغناطیسی این مدل در اطلاعات فنی محصول 5 تا 10 برابر جریان نامی (In) اعلام شده است.

این کلید برای نصب در تابلوهای برق به‌صورت ماژولار طراحی شده و قابلیت نصب روی ریل DIN را دارد. همچنین اشنایدر برای این خانواده امکان استفاده از شینه کمبی (Comb Busbar) و تغذیه الکتریکی از قسمت بالا یا پایین را اعلام کرده است.

مشخصات فنی کلید مینیاتوری Schneider A9K24116

مشخصات فوق از اطلاعات فنی منتشرشده برای مدل A9K24116 و منابع رسمی/تجاری Schneider Electric استخراج شده‌اند.

منحنی C در کلید A9K24116

یکی از مشخصات مهم این محصول، منحنی قطع C است. در کلیدهای دارای منحنی C، عملکرد مغناطیسی در محدوده حدود 5 تا 10 برابر جریان نامی انجام می‌شود. بنابراین این نوع کلید در مدارهایی که احتمال وجود جریان راه‌اندازی یا جریان هجومی کوتاه‌مدت وجود دارد، مورد استفاده قرار می‌گیرد.

البته انتخاب کلید مینیاتوری مناسب نباید فقط بر اساس جریان نامی انجام شود. سطح مقطع سیم و کابل، جریان واقعی بار، جریان اتصال کوتاه احتمالی و شرایط نصب نیز باید در طراحی مدار در نظر گرفته شوند.

کاربردهای کلید مینیاتوری اشنایدر 16 آمپر

کلید مینیاتوری A9K24116 برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه کاربرد دارد. از جمله موارد استفاده این مدل می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق تک‌فاز
• تابلوهای توزیع برق
• مدارهای روشنایی و پریز
• مدارهای فرمان و کنترل
• مدارهای عمومی ساختمان
• تابلوهای برق صنعتی
• حفاظت سیم و کابل در برابر اضافه‌بار
• حفاظت مدار در برابر اتصال کوتاه
• مدارهای دارای تجهیزات با جریان راه‌اندازی کوتاه‌مدت
• تابلوهای مجهز به شینه کمبی

نصب و طراحی در تابلو برق

یکی از مزیت‌های سری Acti9 iK60N، طراحی مناسب برای نصب ماژولار در تابلو برق است. مدل A9K24116 روی ریل DIN نصب می‌شود و امکان استفاده از شینه‌های کمبی، نصب منظم چندین کلید در کنار یکدیگر و جداسازی کلید با استفاده از مکانیزم گیره دوبل را فراهم می‌کند. همچنین طبق اطلاعات Schneider Electric، امکان تغذیه از بالا یا پایین برای این مدل وجود دارد.

عملکرد حفاظتی A9K24116

در شرایط عادی، جریان مدار از کلید عبور می‌کند و مصرف‌کننده به فعالیت خود ادامه می‌دهد. در صورت افزایش بیش از حد جریان برای مدت مشخص، بخش حرارتی کلید عمل کرده و مدار را قطع می‌کند. اگر جریان بسیار شدیدی مانند جریان ناشی از اتصال کوتاه ایجاد شود، بخش مغناطیسی با سرعت بیشتری مدار را قطع می‌کند.

به این ترتیب، A9K24116 دو وظیفه حفاظتی اصلی یعنی حفاظت در برابر اضافه‌بار و حفاظت در برابر اتصال کوتاه را در یک تجهیز ترکیب می‌کند.

ابعاد و مشخصات فیزیکی

بر اساس اطلاعات منتشرشده برای این مدل، عرض کلید حدود 18 میلی‌متر، ارتفاع آن حدود 85 میلی‌متر و عمق آن حدود 78.5 میلی‌متر است. وزن محصول نیز حدود 100 گرم اعلام شده است. درجه حفاظت بدنه در حالت مستقل IP20 بوده و در صورت قرارگیری داخل محفظه ماژولار، حفاظت مجموعه می‌تواند مطابق شرایط استاندارد به IP40 برسد.

دمای کاری

محدوده دمای کاری اعلام‌شده برای این مدل حدود 25- تا 60+ درجه سانتی‌گراد است. شرایط واقعی نصب و تهویه تابلو می‌تواند بر عملکرد حرارتی کلید تأثیرگذار باشد، بنابراین هنگام طراحی تابلو باید شرایط محیطی نیز در نظر گرفته شود.

چرا A9K24116 برای حفاظت مدار استفاده می‌شود؟

مهم‌ترین مشخصات این کلید عبارت‌اند از:

• 16 آمپر
• تک پل (1P)
• منحنی C
• قدرت قطع 6kA
• عملکرد حرارتی-مغناطیسی
• شبکه AC با فرکانس 50/60Hz
• نصب روی ریل DIN
• استاندارد IEC/EN 60898-1
• قابلیت استفاده از Comb Busbar
• امکان تغذیه از بالا یا پایین

این ترکیب مشخصات، A9K24116 را به یک کلید مینیاتوری با مشخصات مشخص برای حفاظت مدارهای توزیع تبدیل کرده است.

جمع‌بندی

کلید مینیاتوری اشنایدر A9K24116 یک MCB تک‌پل از خانواده Acti9 iK60N است که با جریان نامی 16 آمپر، منحنی C و قدرت قطع 6kA برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این مدل دارای مکانیزم قطع حرارتی-مغناطیسی بوده و برای نصب روی ریل DIN در تابلوهای برق مناسب است. استاندارد IEC/EN 60898-1، امکان استفاده از شینه کمبی و طراحی ماژولار از دیگر مشخصات این محصول هستند.
