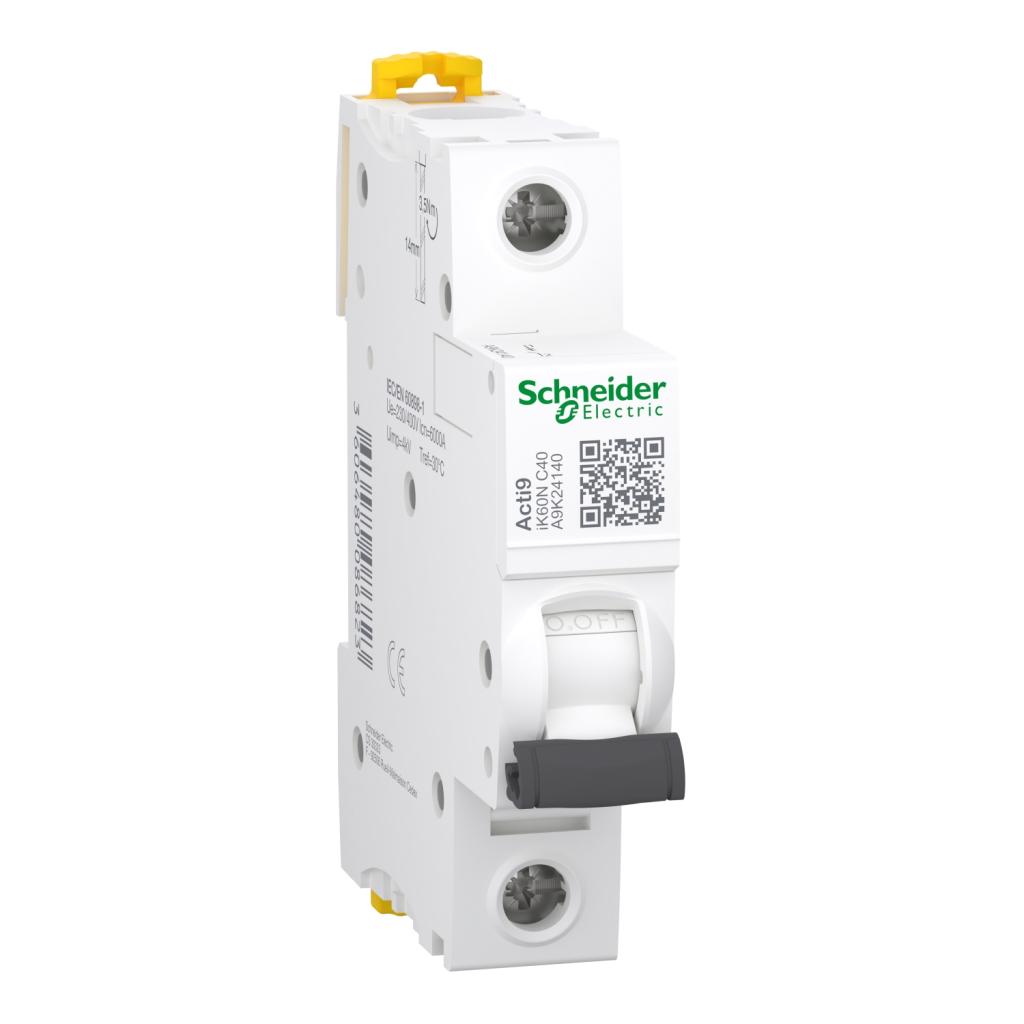

کلید مینیاتوری اشنایدر A9K24140 یکی از محصولات خانواده Acti9 iK60N شرکت Schneider Electric است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این مدل با ساختار تک‌پل (1P)، جریان نامی 40 آمپر و منحنی قطع C، برای استفاده در مدارهای توزیع برق و تابلوهای برق تک‌فاز مورد استفاده قرار می‌گیرد.
مدل A9K24140 از مکانیزم حرارتی-مغناطیسی بهره می‌برد؛ بنابراین در شرایط اضافه‌بار، بخش حرارتی و در زمان وقوع اتصال کوتاه، بخش مغناطیسی کلید وارد عمل می‌شود. قدرت قطع نامی این کلید 6000 آمپر (6kA) در ولتاژ 230 ولت AC و فرکانس 50/60 هرتز است و مشخصات آن بر اساس استاندارد IEC/EN 60898-1 ارائه شده است.
کلید A9K24140 برای حفاظت یک مدار با یک پل محافظت‌شده طراحی شده است. جریان نامی 40 آمپر باعث می‌شود این مدل برای مدارهایی با جریان کاری بالاتر از مدل‌های 6، 10، 16، 25 و 32 آمپر در نظر گرفته شود؛ البته انتخاب کلید مناسب باید با توجه به ظرفیت جریان‌دهی سیم و کابل، نوع بار، طول مسیر، شرایط نصب و جریان اتصال کوتاه احتمالی انجام شود.
این مدل دارای منحنی قطع C است. محدوده عملکرد مغناطیسی کلید طبق مشخصات فنی Schneider Electric حدود 5 تا 10 برابر جریان نامی (In) است. این ویژگی باعث می‌شود رفتار کلید در برابر جریان‌های لحظه‌ای با کلیدهای منحنی B یا سایر منحنی‌ها متفاوت باشد.
| مشخصه | مقدار |
|---|---|
| برند | Schneider Electric |
| سری | Acti9 |
| خانواده | iK60N |
| کد محصول | A9K24140 |
| نوع تجهیز | کلید مینیاتوری MCB |
| تعداد پل | 1P |
| تعداد پل محافظت‌شده | 1 |
| جریان نامی | 40 آمپر |
| منحنی قطع | C |
| فناوری قطع | حرارتی-مغناطیسی |
| نوع شبکه | AC |
| ولتاژ کاری نامی | 230V AC |
| فرکانس کاری | 50/60Hz |
| قدرت قطع نامی Icn | 6kA |
| قدرت سرویس Ics | 6kA |
| محدوده عملکرد مغناطیسی | 5 تا 10 × In |
| ولتاژ عایقی Ui | 440V AC |
| ولتاژ تحمل ضربه‌ای Uimp | 4kV |
| کلاس محدودکنندگی | Class 3 |
| استاندارد | IEC/EN 60898-1 |
| نوع نصب | ریل DIN 35 میلی‌متر |
| عرض | 18 میلی‌متر |
| ارتفاع | 85 میلی‌متر |
| عمق | 78.5 میلی‌متر |
| وزن تقریبی | 100 گرم |
| درجه حفاظت | IP20 |
| دمای کاری | 25- تا 60+ درجه سانتی‌گراد |
| دمای نگهداری | 40- تا 85+ درجه سانتی‌گراد |
| کاربرد اصلی | توزیع و حفاظت مدار |
مشخصات فنی فوق بر اساس اطلاعات منتشرشده برای A9K24140 در منابع Schneider Electric تنظیم شده است.
یکی از ویژگی‌های اصلی A9K24140 استفاده از سیستم قطع حرارتی-مغناطیسی است. این فناوری امکان واکنش به دو نوع اصلی خطا در مدار را فراهم می‌کند.
در شرایطی که جریان مصرفی مدار برای مدت مشخصی از مقدار مجاز بیشتر شود، بخش حرارتی کلید تحت تأثیر افزایش جریان قرار گرفته و پس از رسیدن به محدوده عملکرد، مدار را قطع می‌کند. این عملکرد به جلوگیری از آسیب ناشی از عبور جریان بیش از ظرفیت مدار کمک می‌کند.
هنگام ایجاد اتصال کوتاه، جریان بسیار زیادی در مدت کوتاه از مدار عبور می‌کند. در این وضعیت بخش مغناطیسی کلید به‌سرعت عمل کرده و مدار را قطع می‌کند. بنابراین A9K24140 حفاظت در برابر اضافه‌بار و اتصال کوتاه را در یک تجهیز ترکیب می‌کند.
مدل A9K24140 دارای منحنی قطع C است. این منحنی مشخص می‌کند کلید در برابر جریان‌های لحظه‌ای و هجومی چه محدوده‌ای از عملکرد مغناطیسی را دارد. برای این مدل، محدوده عملکرد مغناطیسی 5 تا 10 برابر جریان نامی اعلام شده است.
در نتیجه، کلیدهای دارای منحنی C می‌توانند در مدارهایی که تجهیزات در زمان روشن شدن جریان لحظه‌ای ایجاد می‌کنند مورد استفاده قرار گیرند. با این حال، انتخاب منحنی مناسب باید بر اساس نوع بار و مشخصات واقعی مدار انجام شود.
کلید مینیاتوری Schneider A9K24140 برای حفاظت مدارهای توزیع در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. از کاربردهای این مدل می‌توان به موارد زیر اشاره کرد:
نکته: 40 آمپر بودن کلید به این معنا نیست که می‌توان آن را بدون بررسی در هر مدار 40 آمپری نصب کرد. ظرفیت کابل، روش نصب، دمای محیط و جریان اتصال کوتاه باید با مشخصات کلید هماهنگ باشند.
A9K24140 به‌صورت ماژولار طراحی شده و روی ریل DIN 35 میلی‌متری نصب می‌شود. عرض این مدل حدود 18 میلی‌متر است و در تابلو فضای معادل دو گام 9 میلی‌متری را اشغال می‌کند. این طراحی امکان چیدمان منظم کلیدها را در تابلوهای برق فراهم می‌کند.
یکی دیگر از قابلیت‌های این محصول، امکان استفاده از شینه کمبی (Comb Busbar) است. همچنین Schneider Electric برای این مدل قابلیت تغذیه از بالا یا پایین و گیره دوبل برای جداسازی کلید در شرایطی که شینه کمبی نصب است را اعلام کرده است.
قدرت قطع نامی کلید A9K24140 برابر 6kA در ولتاژ 230V AC و فرکانس 50/60Hz است. قدرت سرویس اتصال کوتاه Ics نیز برابر 6kA، معادل 100 درصد Icn اعلام شده است. این مشخصات باید با سطح اتصال کوتاه احتمالی در محل نصب مقایسه شود تا انتخاب کلید از نظر حفاظتی صحیح باشد.
این محصول مطابق استاندارد IEC/EN 60898-1 طراحی شده و Schneider Electric قابلیت استفاده آن برای جداسازی مدار مطابق این استاندارد را نیز اعلام کرده است.
A9K24140 دارای ابعاد تقریبی 18 × 85 × 78.5 میلی‌متر و وزن حدود 100 گرم است. درجه حفاظت بدنه کلید IP20 اعلام شده و در صورت نصب داخل محفظه ماژولار، درجه حفاظت مجموعه می‌تواند مطابق شرایط استاندارد به IP40 برسد.
محدوده دمای کاری اعلام‌شده برای این مدل 25- تا 60+ درجه سانتی‌گراد است و دمای نگهداری آن 40- تا 85+ درجه سانتی‌گراد عنوان شده است.
مهم‌ترین ویژگی‌های فنی این مدل عبارت‌اند از:
هنگام خرید کلید مینیاتوری اشنایدر 40 آمپر بهتر است علاوه بر جریان نامی، کد فنی محصول یعنی A9K24140، تعداد پل، منحنی C، قدرت قطع 6kA و ولتاژ کاری را نیز بررسی کنید.
همچنین باید توجه داشت که انتخاب کلید مینیاتوری فقط بر اساس آمپراژ انجام نمی‌شود. سطح مقطع کابل، جریان بار، طول مسیر، نوع مصرف‌کننده، روش نصب کابل، دمای محیط و جریان اتصال کوتاه احتمالی از عوامل مهم در انتخاب کلید مناسب هستند.
کلید مینیاتوری اشنایدر A9K24140 یک MCB تک‌پل از خانواده Acti9 iK60N است که با جریان نامی 40 آمپر، منحنی C و قدرت قطع 6kA برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.
این کلید با مکانیزم حرارتی-مغناطیسی، قابلیت نصب روی ریل DIN، امکان استفاده از شینه کمبی و تغذیه از بالا یا پایین، برای استفاده در تابلوهای توزیع برق طراحی شده است. انتخاب نهایی کلید باید بر اساس مشخصات کامل مدار و شرایط نصب انجام شود.
