کلید مینیاتوری تک فاز مدل A9K24150

کلید مینیاتوری اشنایدر تک فاز 50 آمپر مدل A9K24150

معرفی کلید مینیاتوری اشنایدر A9K24150

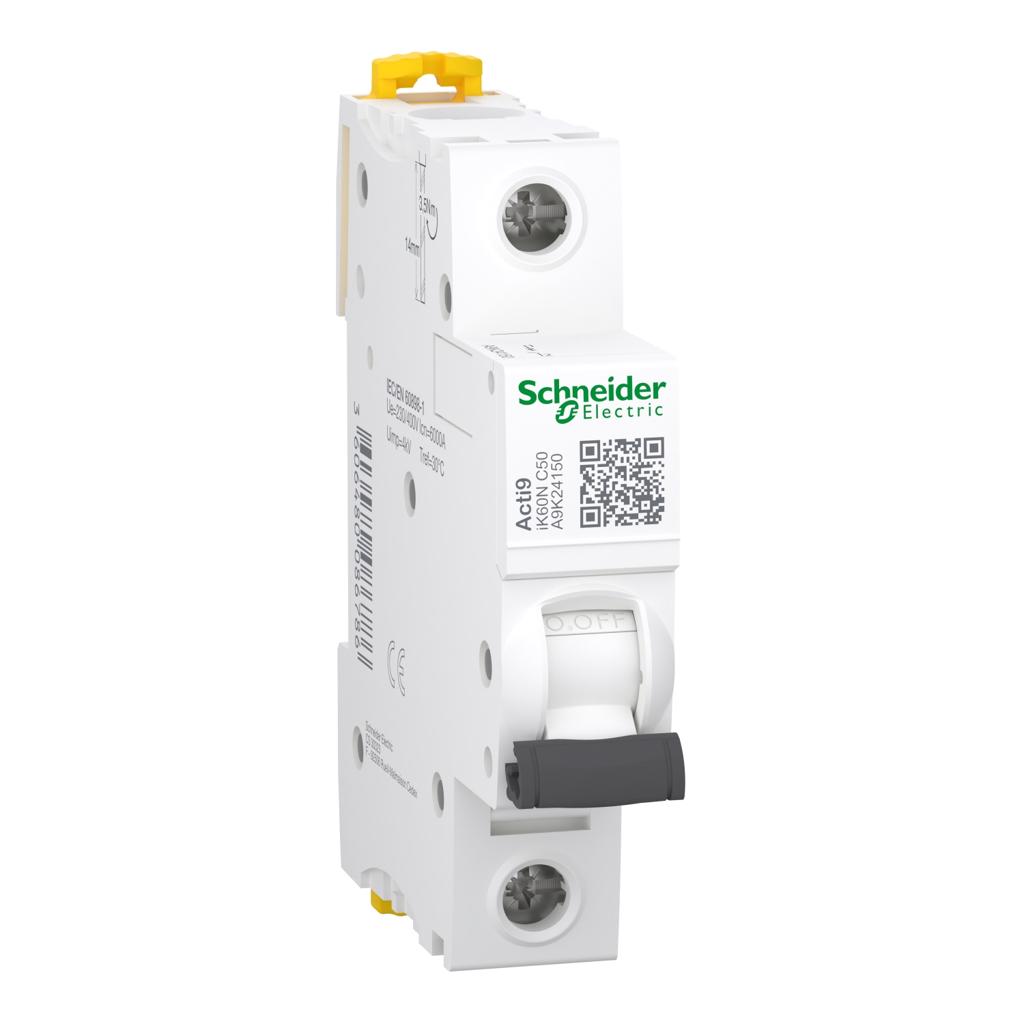

کلید مینیاتوری اشنایدر مدل A9K24150 یکی از کلیدهای حفاظتی سری Acti9 iK60N شرکت Schneider Electric است که با ساختار 1P و جریان نامی 50 آمپر طراحی شده است. این کلید دارای منحنی قطع C بوده و برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد.

مدل A9K24150 با قدرت قطع نامی 6 کیلوآمپر (6000A) در ولتاژ 230 ولت AC، مطابق استاندارد IEC/EN 60898-1 طراحی شده است. به همین دلیل می‌توان از آن در تابلوهای برق، مدارهای توزیع و برخی مدارهای صنعتی و ساختمانی که مشخصات حفاظتی آن با شرایط شبکه مطابقت دارد، استفاده کرد.

این محصول با طراحی ماژولار، امکان نصب روی ریل DIN را فراهم می‌کند و قابلیت تغذیه از قسمت بالا یا پایین را دارد. همچنین طراحی آن برای استفاده در کنار شینه‌های چنگالی (Comb Busbar) در تابلوهای توزیع مناسب است.

مشخصات فنی کلید A9K24150

عملکرد کلید مینیاتوری 50 آمپر A9K24150

A9K24150 یک کلید مینیاتوری با عملکرد Thermal-Magnetic است و برای حفاظت مدار در دو وضعیت اصلی عمل می‌کند:

حفاظت در برابر اضافه‌بار

زمانی که جریان عبوری از مدار برای مدت مشخصی بیشتر از جریان مجاز شود، بخش حرارتی کلید فعال شده و پس از طی زمان مناسب، مدار را قطع می‌کند. این عملکرد از آسیب دیدن سیم‌ها و تجهیزات در اثر عبور جریان بیش از حد جلوگیری می‌کند.

حفاظت در برابر اتصال کوتاه

در صورت ایجاد اتصال کوتاه و افزایش شدید جریان، بخش مغناطیسی کلید با سرعت بالا عمل کرده و مدار را قطع می‌کند. در مدل A9K24150، منحنی قطع C برای این منظور استفاده شده است.

منحنی قطع C در کلید A9K24150 چیست؟

حرف C در مشخصات A9K24150 نشان‌دهنده منحنی عملکرد مغناطیسی کلید است. در این نوع کلید، محدوده عملکرد مغناطیسی لحظه‌ای معمولاً حدود 5 تا 10 برابر جریان نامی است.

بنابراین منحنی C در مقایسه با منحنی‌های حساس‌تر، برای مدارهایی که در زمان راه‌اندازی ممکن است جریان لحظه‌ای بیشتری داشته باشند، کاربرد بیشتری دارد. انتخاب نهایی منحنی قطع باید بر اساس نوع مصرف‌کننده، جریان راه‌اندازی، سطح اتصال کوتاه و شرایط طراحی مدار انجام شود.

قدرت قطع 6kA کلید مینیاتوری اشنایدر A9K24150

یکی از مشخصات مهم A9K24150، قدرت قطع 6000 آمپر یا 6kA در شرایط مشخص‌شده توسط استاندارد است. این مقدار نشان می‌دهد کلید برای قطع جریان اتصال کوتاه تا این سطح، در محدوده شرایط آزمون استاندارد طراحی شده است.

البته قدرت قطع کلید باید با جریان اتصال کوتاه احتمالی در محل نصب مقایسه شود و صرفاً بر اساس جریان نامی 50 آمپر انتخاب نشود.

کاربردهای کلید مینیاتوری 50 آمپر اشنایدر

کلید A9K24150 می‌تواند در مدارهای مختلف توزیع و حفاظت الکتریکی مورد استفاده قرار گیرد، از جمله:

• تابلوهای برق ساختمانی
• تابلوهای توزیع برق
• تابلوهای کنترل و فرمان
• مدارهای روشنایی و پریز با بار مناسب
• مدارهای عمومی تک‌فاز
• مدارهای تجهیزات الکتریکی
• بخش‌هایی از تابلوهای برق صنعتی
• حفاظت خطوط و فیدرهای تک‌پل
• تابلوهای برق مجهز به شینه‌های Comb

انتخاب این کلید برای هر مدار باید با توجه به سطح مقطع کابل، روش نصب، دمای محیط، نوع بار، طول مسیر، جریان مصرفی و جریان اتصال کوتاه احتمالی انجام شود.

مزایای کلید مینیاتوری Schneider A9K24150

از مهم‌ترین ویژگی‌های این مدل می‌توان به موارد زیر اشاره کرد:

• جریان نامی 50 آمپر
• ساختار تک‌پل 1P
• منحنی قطع C
• عملکرد حرارتی-مغناطیسی
• حفاظت هم‌زمان در برابر اضافه‌بار و اتصال کوتاه
• قدرت قطع 6kA
• طراحی ماژولار و مناسب نصب روی ریل DIN
• امکان تغذیه از بالا یا پایین
• قابلیت استفاده در کنار شینه‌های چنگالی
• دارای طراحی مناسب برای نصب و جداسازی در تابلو
• انطباق با استاندارد IEC/EN 60898-1

نصب و راه‌اندازی A9K24150

A9K24150 برای نصب روی ریل DIN طراحی شده است و به دلیل ساختار ماژولار، فضای کمی در تابلو اشغال می‌کند. امکان تغذیه کلید از قسمت بالا یا پایین، انعطاف‌پذیری بیشتری هنگام طراحی و سیم‌کشی تابلو ایجاد می‌کند.

برای نصب، انتخاب کابل و تجهیزات جانبی باید مشخصات فنی مدار و دستورالعمل سازنده در نظر گرفته شود. همچنین عملیات نصب و تست نهایی بهتر است توسط فرد متخصص انجام شود.

نکات مهم هنگام خرید کلید مینیاتوری اشنایدر A9K24150

هنگام خرید کلید مینیاتوری A9K24150 بهتر است موارد زیر بررسی شود:

1. جریان نامی: این مدل برای جریان نامی 50 آمپر طراحی شده است.
2. تعداد پل: A9K24150 دارای ساختار 1P است.
3. منحنی قطع: این مدل از منحنی C استفاده می‌کند.
4. قدرت قطع: قدرت قطع اعلام‌شده محصول 6kA است.
5. ولتاژ شبکه: مشخصات کلید باید با ولتاژ مدار هماهنگ باشد.
6. اصالت کالا: به دلیل وجود نمونه‌های مشابه و محصولات جایگزین، کد فنی محصول هنگام خرید کنترل شود.
7. شرایط نصب: سطح مقطع کابل، دمای محیط و جریان اتصال کوتاه محل نصب در انتخاب کلید اهمیت دارند.

وضعیت محصول A9K24150

در برخی صفحات رسمی Schneider Electric، مدل A9K24150 به‌عنوان محصولی با پایان تجاری ثبت شده است؛ برای مثال صفحه رسمی Schneider در امارات تاریخ پایان تجاری را 1 دسامبر 2024 اعلام می‌کند. در عین حال، صفحه رسمی Schneider هند اعلام کرده که این کد جایگزین نشده است. بنابراین وضعیت موجودی و تأمین این مدل می‌تواند بسته به بازار متفاوت باشد.

همچنین در صفحه رسمی Schneider ترکیه، برای A9K24150 محصول EZ9F57150 به‌عنوان جایگزین معرفی شده است؛ بنابراین در زمان خرید بهتر است علاوه بر کد A9K24150، امکان تأمین و کد جایگزین متناسب با بازار موردنظر نیز بررسی شود.

جمع‌بندی

کلید مینیاتوری اشنایدر A9K24150 یک MCB از خانواده Acti9 iK60N با مشخصات 1 پل، جریان نامی 50 آمپر، منحنی C و قدرت قطع 6kA است. این کلید برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده و با استاندارد IEC/EN 60898-1 مطابقت دارد.

طراحی ماژولار، نصب روی ریل DIN، امکان تغذیه از بالا یا پایین و سازگاری با شینه‌های چنگالی از ویژگی‌های مهم این محصول هستند. برای انتخاب صحیح آن در یک پروژه، علاوه بر جریان نامی، باید شرایط واقعی مدار و مشخصات کابل و سطح اتصال کوتاه نیز بررسی شود.
