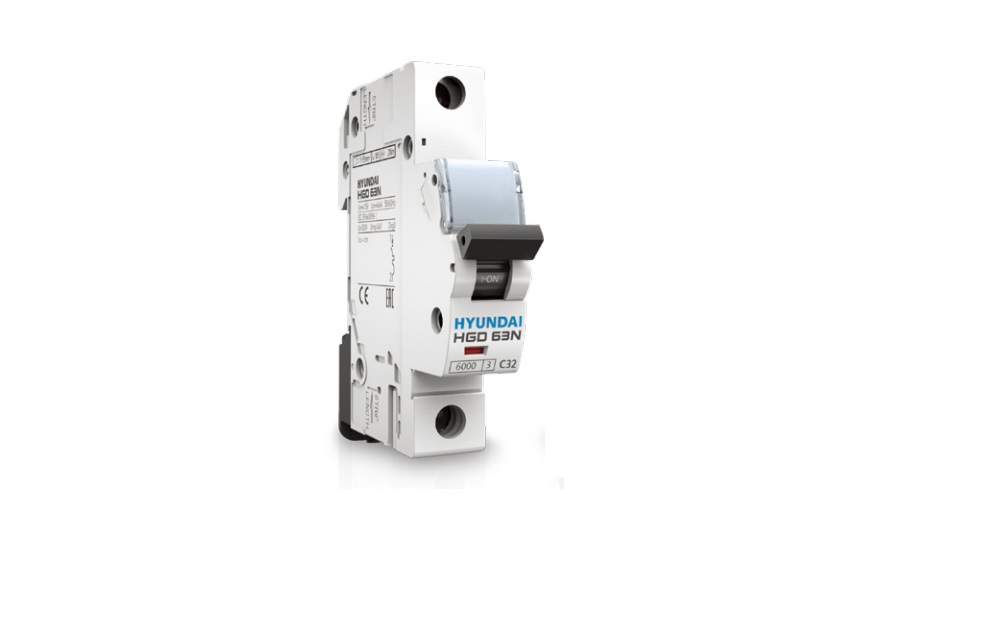

کلید مینیاتوری تک پل هیوندای کره مدل HGD یکی از تجهیزات حفاظتی در سیستم‌های توزیع برق است که برای محافظت از مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد. این محصول از برند Hyundai بوده و با توجه به جریان نامی و مشخصات فنی مدل انتخابی، می‌تواند در تابلوهای برق ساختمانی، تجاری و برخی کاربردهای صنعتی مورد استفاده قرار گیرد.
کلید مینیاتوری تک پل هیوندای HGD در محدوده جریان نامی 40 تا 63 آمپر، برای مدارهایی طراحی شده است که به ظرفیت جریان بالاتری نسبت به انشعاب‌های کم‌جریان نیاز دارند. انتخاب صحیح آمپراژ این کلید باید بر اساس میزان جریان مصرفی، ظرفیت مجاز سیم و کابل، شرایط نصب و مشخصات حفاظتی مدار انجام شود.
این کلید با قطع خودکار جریان در شرایط اضافه‌بار یا اتصال کوتاه، به کاهش خطر آسیب‌دیدگی سیم‌کشی و تجهیزات الکتریکی کمک می‌کند. البته میزان حفاظت قابل ارائه به مشخصات دقیق کلید، قدرت قطع آن و هماهنگی با سایر تجهیزات حفاظتی بستگی دارد.
کلید مینیاتوری که با نام MCB یا Miniature Circuit Breaker شناخته می‌شود، برای قطع خودکار مدار در شرایط جریان غیرمجاز به کار می‌رود. این تجهیز معمولاً از دو مکانیزم حفاظتی حرارتی و مغناطیسی استفاده می‌کند.
حفاظت در برابر اضافه‌بار: هنگامی که جریان مدار برای مدت مشخصی از حد مجاز بیشتر شود، مکانیزم حرارتی کلید عمل کرده و مدار را قطع می‌کند.
حفاظت در برابر اتصال کوتاه: در صورت ایجاد جریان بسیار زیاد ناشی از اتصال کوتاه، مکانیزم مغناطیسی برای قطع سریع مدار وارد عمل می‌شود.
کلید مینیاتوری تک پل هیوندای HGD با توجه به طراحی و مشخصات مدل، برای حفاظت از یک مدار مناسب است. در مدارهای تک‌فاز، این کلید معمولاً روی هادی فاز نصب می‌شود و انتخاب آن باید مطابق الزامات استاندارد و نقشه برق انجام گیرد.
| مشخصه | توضیحات |
|---|---|
| برند | Hyundai |
| کشور سازنده برند | کره جنوبی |
| سری محصول | HGD |
| نوع محصول | کلید مینیاتوری |
| تعداد پل | تک پل (1P) |
| محدوده جریان نامی | 40 تا 63 آمپر |
| جریان‌های موردنظر | 40، 50 و 63 آمپر، در صورت عرضه در نسخه مربوطه |
| عملکرد حفاظتی | اضافه‌بار و اتصال کوتاه |
| محل استفاده | تابلو برق و جعبه توزیع متناسب |
| کاربرد متداول | مدارهای تک‌فاز و انشعاب‌های الکتریکی متناسب با ظرفیت کلید |
توجه: ولتاژ نامی، قدرت قطع اتصال کوتاه، منحنی قطع، استانداردها و سایر مقادیر دقیق باید بر اساس کد کامل محصول و کاتالوگ رسمی همان نسخه تأیید شوند.
کلید مینیاتوری HGD در آمپراژهای 40، 50 و 63 آمپر، بسته به مشخصات فنی و شرایط طراحی مدار، می‌تواند در کاربردهای زیر مورد استفاده قرار گیرد:
تابلوهای توزیع برق ساختمان‌های مسکونی و تجاری
حفاظت از برخی انشعاب‌های تک‌فاز با جریان مصرفی بالاتر
مدارهای تغذیه تجهیزات الکتریکی متناسب با ظرفیت کلید
تابلوهای برق فروشگاه‌ها، دفاتر و واحدهای خدماتی
پروژه‌های تأسیساتی و سیستم‌های توزیع برق
مدارهای فرعی که جریان مصرفی و ظرفیت سیم‌کشی آن‌ها با مشخصات کلید هماهنگ باشد
برای استفاده در مدارهای دارای موتور، جریان راه‌اندازی بالا یا بارهای خاص، لازم است منحنی قطع، جریان راه‌اندازی و هماهنگی حفاظتی بررسی شود. همچنین کلید تک پل به‌تنهایی برای قطع هم‌زمان تمام هادی‌های یک مدار چندفاز طراحی نشده است.
انتخاب آمپراژ مناسب یکی از مهم‌ترین مراحل خرید کلید مینیاتوری هیوندای HGD است. مقدار جریان نامی کلید باید با جریان موردنیاز مصرف‌کننده و ظرفیت مجاز سیم‌کشی هماهنگ باشد.
کلید مینیاتوری 40 آمپر هیوندای HGD: برای مدارهایی که جریان طراحی آن‌ها با این مقدار متناسب است و ظرفیت مجاز کابل و شرایط نصب، استفاده از کلید 40 آمپر را تأیید می‌کند.
کلید مینیاتوری 50 آمپر هیوندای HGD: برای مدارهایی با جریان مصرفی بالاتر از محدوده متناسب با کلید 40 آمپر، مشروط به بررسی ظرفیت سیم‌کشی و الزامات حفاظتی.
کلید مینیاتوری 63 آمپر هیوندای HGD: برای مدارهایی که جریان طراحی و ظرفیت تجهیزات، کابل‌ها و اتصالات آن‌ها استفاده از کلید 63 آمپر را مجاز می‌کند.
نکته مهم این است که افزایش آمپراژ کلید لزوماً به معنای حفاظت بهتر نیست. اگر کلید با ظرفیت سیم‌کشی هماهنگ نباشد، ممکن است سیم‌ها پیش از قطع کلید بیش از حد گرم شوند. بنابراین انتخاب نهایی باید با محاسبات مهندسی و شرایط واقعی نصب انجام شود.
از ویژگی‌های قابل توجه این محصول می‌توان به موارد زیر اشاره کرد:
طراحی تک پل برای استفاده در مدارهای متناسب
ارائه در محدوده جریان نامی 40 تا 63 آمپر، مطابق نسخه‌های موجود
قابلیت حفاظت در برابر اضافه‌بار و اتصال کوتاه در محدوده مشخصات فنی
قابلیت استفاده در تابلوهای برق و سیستم‌های توزیع مناسب
امکان انتخاب جریان نامی متناسب با نیاز مدار
برخورداری از نام تجاری Hyundai در حوزه تجهیزات الکتریکی
عملکرد صحیح این کلید به انتخاب مدل مناسب، کیفیت اتصالات، نصب اصولی و رعایت دستورالعمل‌های سازنده وابسته است.
پیش از خرید کلید مینیاتوری تک پل 40 تا 63 آمپر هیوندای، موارد زیر را بررسی کنید:
جریان نامی: آمپراژ کلید را بر اساس جریان طراحی مدار و ظرفیت مجاز کابل انتخاب کنید.
قدرت قطع اتصال کوتاه: قدرت قطع کلید باید با جریان اتصال کوتاه احتمالی در محل نصب هماهنگ باشد.
منحنی قطع: مشخصات منحنی قطع باید با نوع بار و جریان راه‌اندازی آن سازگار باشد.
ولتاژ نامی: ولتاژ کاری شبکه باید در محدوده مجاز کلید قرار گیرد.
ابعاد و نصب: سازگاری کلید با فضای تابلو و تجهیزات نصب بررسی شود.
اصالت کالا: کد فنی، مشخصات درج‌شده روی بدنه و اطلاعات کاتالوگ را با محصول موردنظر تطبیق دهید.
کلید مینیاتوری تک پل هیوندای کره مدل HGD در محدوده 40 تا 63 آمپر، گزینه‌ای برای حفاظت از مدارهای الکتریکی با جریان نامی متناسب است. این کلید با عملکرد حفاظتی در برابر اضافه‌بار و اتصال کوتاه، در صورت انتخاب صحیح و نصب اصولی، به افزایش ایمنی سیستم برق کمک می‌کند.
اگر برای تابلو برق ساختمان، واحد تجاری یا پروژه تأسیساتی به کلید مینیاتوری تک پل هیوندای نیاز دارید، هنگام انتخاب مدل HGD علاوه بر آمپراژ، قدرت قطع، منحنی عملکرد و ظرفیت مجاز سیم‌کشی را نیز در نظر بگیرید تا تجهیز انتخاب‌شده با شرایط مدار سازگار باشد.
خرید کلید مینیاتوری تک پل هیوندای HGD | 40 تا 63 آمپر
کلید مینیاتوری تک پل هیوندای کره مدل HGD در آمپراژ 40، 50 و 63 آمپر؛ مناسب حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه. بررسی مشخصات و انتخاب مدل مناسب.
کلید مینیاتوری هیوندای HGD، کلید مینیاتوری تک پل هیوندای، خرید کلید مینیاتوری 40 آمپر، کلید مینیاتوری 50 آمپر هیوندای، کلید مینیاتوری 63 آمپر، کلید مینیاتوری کره‌ای، کلید MCB هیوندای، قیمت کلید مینیاتوری HGD
727,000 تومان
