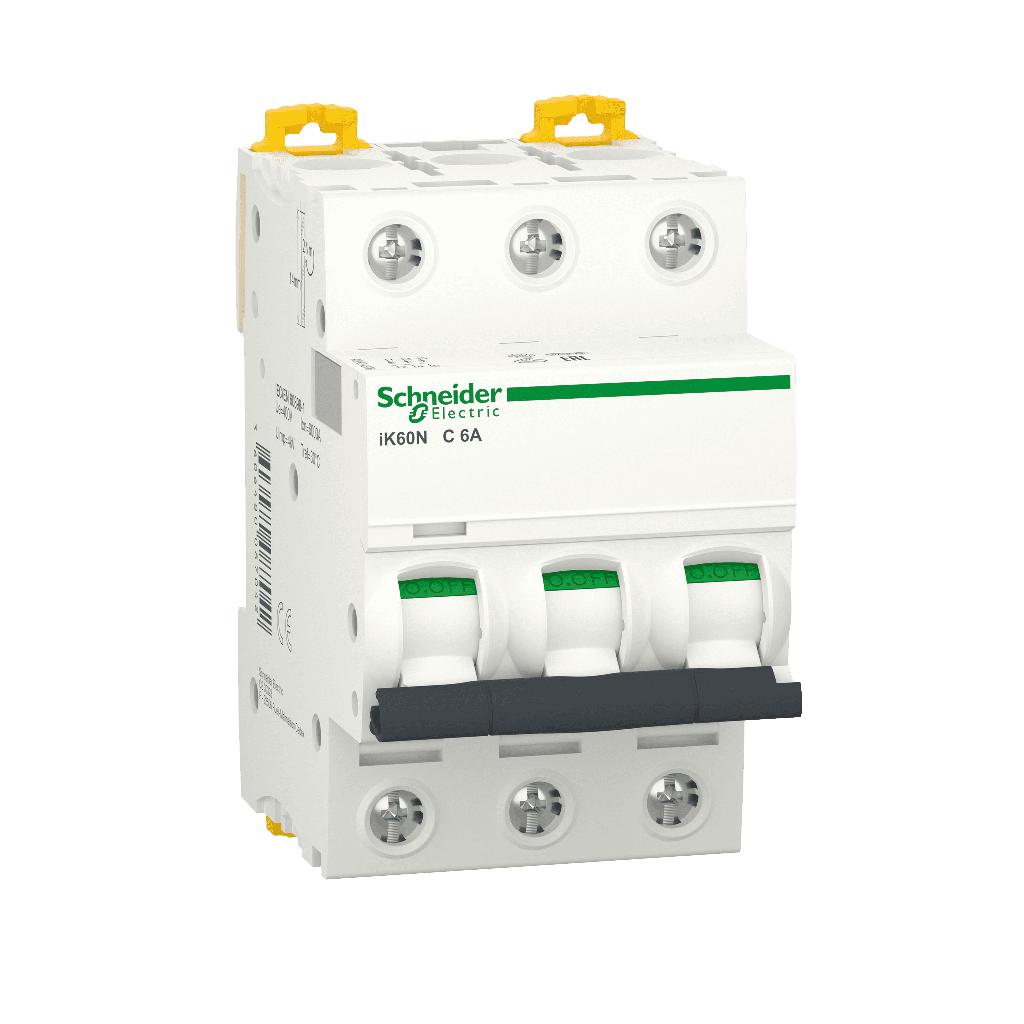

کلید مینیاتوری اشنایدر مدل A9K24306 یکی از محصولات خانواده Acti9 iK60N شرکت Schneider Electric است که با ساختار سه پل (3P) و جریان نامی 6 آمپر طراحی شده است. این کلید دارای منحنی قطع C بوده و برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد.
مدل A9K24306 برای مدارهای سه‌فاز طراحی شده و با قطع هم‌زمان سه پل، امکان حفاظت مناسب فازهای مدار را فراهم می‌کند. این محصول دارای مکانیزم حرارتی-مغناطیسی است؛ یعنی در برابر اضافه‌بار از عملکرد حرارتی و در برابر جریان‌های شدید ناشی از اتصال کوتاه از عملکرد مغناطیسی استفاده می‌کند.
قدرت قطع این کلید 6kA بوده و مشخصات آن بر اساس استاندارد IEC/EN 60898-1 ارائه شده است. طراحی ماژولار آن نیز امکان نصب روی ریل DIN و استفاده در تابلوهای برق را فراهم می‌کند.
| مشخصه | مقدار |
|---|---|
| برند | Schneider Electric اشنایدر |
| سری | Acti9 |
| خانواده | iK60N |
| کد فنی | A9K24306 |
| نوع تجهیز | کلید مینیاتوری MCB |
| تعداد پل | 3P |
| تعداد پل‌های حفاظت‌شده | 3 |
| جریان نامی | 6 آمپر |
| منحنی قطع | C |
| نوع عملکرد | حرارتی-مغناطیسی |
| نوع جریان | AC |
| فرکانس | 50/60Hz |
| قدرت قطع اتصال کوتاه | 6kA |
| ولتاژ کاری | مطابق مشخصات شبکه و نسخه محصول |
| استاندارد | IEC/EN 60898-1 |
| نصب | ریل DIN |
| تغذیه | از بالا یا پایین |
| قابلیت استفاده با شینه Comb | دارد |
| ساختار | ماژولار |
| کاربرد اصلی | حفاظت مدار سه‌فاز |
کلید A9K24306 با استفاده از دو مکانیزم حفاظتی، مدار را در برابر شرایط غیرعادی محافظت می‌کند.
زمانی که جریان عبوری از مدار برای مدت مشخصی بیشتر از مقدار مجاز شود، قسمت حرارتی کلید فعال می‌شود. در این شرایط، کلید پس از طی زمان مناسب مدار را قطع می‌کند تا از افزایش بیش از حد دما و آسیب احتمالی به سیم‌ها و تجهیزات جلوگیری شود.
در زمان وقوع اتصال کوتاه، جریان به‌سرعت افزایش پیدا می‌کند. بخش مغناطیسی کلید در این حالت به‌صورت سریع عمل کرده و مدار را قطع می‌کند. این عملکرد برای کاهش اثرات جریان خطا و محافظت از تجهیزات مدار اهمیت دارد.
مدل A9K24306 دارای منحنی C است. این مشخصه نحوه عملکرد بخش مغناطیسی کلید را تعیین می‌کند.
در کلیدهای منحنی C، عملکرد مغناطیسی لحظه‌ای معمولاً در محدوده 5 تا 10 برابر جریان نامی قرار دارد. به همین دلیل این نوع منحنی برای مدارهایی که هنگام راه‌اندازی یا وصل تجهیزات ممکن است جریان هجومی ایجاد کنند، کاربرد گسترده‌ای دارد.
انتخاب منحنی قطع باید بر اساس نوع بار، جریان راه‌اندازی، مشخصات تجهیزات و شرایط واقعی شبکه انجام شود و نباید صرفاً بر اساس جریان نامی کلید انتخاب شود.
یکی از مشخصات مهم A9K24306 قدرت قطع 6000 آمپر یا 6kA است. قدرت قطع نشان می‌دهد کلید در شرایط مشخص‌شده توسط استاندارد، توانایی قطع جریان اتصال کوتاه تا سطح تعیین‌شده را دارد.
در زمان طراحی تابلو برق باید قدرت قطع کلید با جریان اتصال کوتاه احتمالی در محل نصب مقایسه شود. اگر سطح اتصال کوتاه شبکه از ظرفیت قطع کلید بیشتر باشد، استفاده از این مدل بدون هماهنگی حفاظتی مناسب، انتخاب صحیحی نخواهد بود.
کلید مینیاتوری A9K24306 به دلیل داشتن سه پل و جریان نامی 6 آمپر می‌تواند در مدارهای سه‌فاز با جریان متناسب با ظرفیت کلید مورد استفاده قرار گیرد.
برخی کاربردهای این مدل عبارت‌اند از:
البته انتخاب کلید باید با توجه به جریان بار، سطح مقطع کابل، روش نصب، طول مسیر، دمای محیط و جریان اتصال کوتاه انجام شود.
مهم‌ترین ویژگی‌های این مدل عبارت‌اند از:
Schneider برای این خانواده همچنین نصب با شینه Comb، امکان جداسازی با Double Clip و تغذیه از بالا یا پایین را به‌عنوان ویژگی‌های نصب محصول ذکر کرده است.
یکی از تفاوت‌های اصلی A9K24306 با مدل‌های 1P مانند A9K24106، تعداد پل‌های کلید است.
در A9K24306، سه پل در یک تجهیز قرار گرفته‌اند و برای مدارهای سه‌فاز استفاده می‌شود. این ساختار باعث می‌شود سه مسیر مدار در قالب یک کلید مینیاتوری در کنار یکدیگر قرار داشته باشند.
بنابراین هنگام خرید، باید توجه داشت که 3P به معنای سه‌پل بودن کلید است و نباید آن را صرفاً معادل «سه برابر جریان» در نظر گرفت. جریان نامی این مدل 6 آمپر است و انتخاب آن باید متناسب با جریان مجاز مدار انجام شود.
A9K24306 دارای طراحی ماژولار بوده و برای استفاده در تابلوهای برق و نصب روی ریل DIN طراحی شده است. امکان تغذیه از قسمت بالا یا پایین، انعطاف بیشتری هنگام سیم‌کشی تابلو ایجاد می‌کند.
همچنین قابلیت استفاده از شینه Comb باعث می‌شود بتوان از این کلید در کنار سایر تجهیزات ماژولار تابلو استفاده کرد. طراحی Double Clip نیز امکان جداسازی کلید را در شرایطی که شینه Comb در محل قرار دارد، آسان‌تر می‌کند.
برای خرید کلید مینیاتوری اشنایدر A9K24306 بهتر است موارد زیر را بررسی کنید:
وضعیت تجاری A9K24306 در صفحات رسمی Schneider در بازارهای مختلف یکسان نیست. برای نمونه، صفحه رسمی Schneider انگلستان تاریخ پایان عرضه را 9 اکتبر 2020 اعلام کرده و نوشته است که این کد جایگزین نشده است. صفحه رسمی Schneider امارات نیز پایان عرضه را 1 دسامبر 2024 ثبت کرده است.
در مقابل، صفحه رسمی Schneider ترکیه برای این مدل تاریخ پایان عرضه 6 مارس 2025 را ثبت کرده و EZ9F57306 از خانواده Easy9 Pro را به‌عنوان جایگزین معرفی کرده است. بنابراین اگر این محصول را برای فروش در سایت درج می‌کنید، بهتر است وضعیت موجودی واقعی و کد جایگزین را متناسب با بازار تأمین کالا بررسی کنید.
کلید مینیاتوری اشنایدر A9K24306 یک کلید MCB سه‌پل از خانواده Acti9 iK60N است که با جریان نامی 6 آمپر، منحنی C و قدرت قطع 6kA طراحی شده است. عملکرد حرارتی-مغناطیسی این کلید امکان حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه را فراهم می‌کند.
ساختار 3P، قابلیت نصب روی ریل DIN، امکان تغذیه از بالا یا پایین و قابلیت استفاده با شینه Comb، از ویژگی‌های مهم این مدل به شمار می‌روند. برای انتخاب صحیح A9K24306 باید علاوه بر جریان نامی، نوع بار، مشخصات کابل، شرایط نصب و سطح اتصال کوتاه شبکه نیز در نظر گرفته شود.
