کلید مینیاتوری سه فاز مدل A9K24310

کلید مینیاتوری اشنایدر سه فاز 10 آمپر مدل A9K24310

معرفی کلید مینیاتوری اشنایدر A9K24310

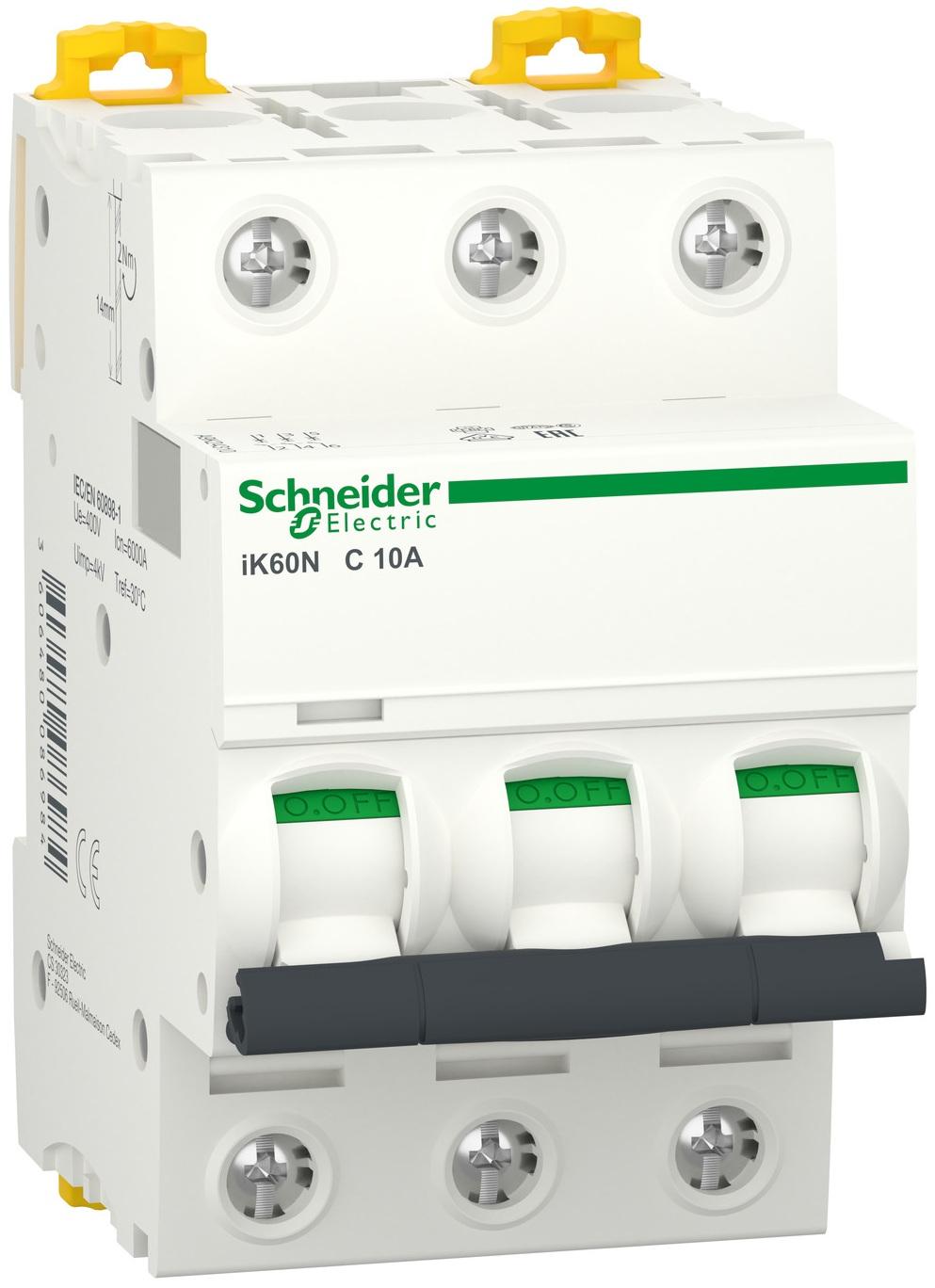

کلید مینیاتوری اشنایدر مدل A9K24310 یکی از محصولات حفاظتی شرکت Schneider Electric از خانواده Acti9 iK60N است که با ساختار سه‌پل (3P) و جریان نامی 10 آمپر طراحی شده است. این کلید برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد و دارای منحنی قطع C است.

A9K24310 از مکانیزم حرارتی-مغناطیسی بهره می‌برد؛ به این معنا که در شرایط اضافه‌بار، بخش حرارتی و در زمان بروز جریان شدید ناشی از اتصال کوتاه، بخش مغناطیسی کلید وارد عمل می‌شود. این ساختار باعث می‌شود حفاظت مدار در برابر دو حالت رایج خطای الکتریکی در یک تجهیز انجام شود.

این مدل با سه پل حفاظت‌شده برای استفاده در مدارهای سه‌فاز طراحی شده و دارای قدرت قطع 6 کیلوآمپر در 400 ولت AC است. همچنین مشخصات آن بر اساس استاندارد IEC/EN 60898-1 تعریف شده است.

مشخصات فنی کلید مینیاتوری A9K24310

مشخصات ابعادی، وزن، تعداد پل‌های حفاظت‌شده، قدرت قطع، ولتاژ کاری، کلاس محدودکنندگی و مشخصات نصب در اطلاعات فنی رسمی Schneider برای A9K24310 درج شده‌اند.

عملکرد کلید مینیاتوری سه فاز A9K24310

A9K24310 برای حفاظت مدار از ترکیب دو عملکرد اصلی استفاده می‌کند:

حفاظت حرارتی در برابر اضافه‌بار

اگر جریان عبوری از مدار برای مدت مشخصی از مقدار مجاز بیشتر شود، بخش حرارتی کلید فعال می‌شود. در این حالت، با ادامه اضافه‌بار، مکانیزم قطع عمل کرده و جریان مدار را قطع می‌کند.

این عملکرد به محافظت از سیم‌ها، کابل‌ها و تجهیزات در برابر افزایش دمای ناشی از عبور جریان بیش از حد کمک می‌کند.

حفاظت مغناطیسی در برابر اتصال کوتاه

در زمان ایجاد اتصال کوتاه، جریان می‌تواند در مدت بسیار کوتاهی به مقدار زیادی افزایش پیدا کند. در چنین شرایطی، بخش مغناطیسی کلید با سرعت بالا عمل کرده و مدار را قطع می‌کند.

در مدل A9K24310، محدوده عملکرد مغناطیسی لحظه‌ای در حدود 5 تا 10 برابر جریان نامی تعریف شده است.

منحنی قطع C در کلید A9K24310

یکی از مشخصات مهم این کلید، منحنی قطع C است. حرف C نوع رفتار بخش مغناطیسی کلید را در برابر جریان‌های شدید و لحظه‌ای مشخص می‌کند.

در مدل A9K24310، عملکرد مغناطیسی در محدوده تقریبی 5 تا 10 برابر جریان نامی قرار دارد. به همین دلیل کلیدهای منحنی C در مدارهایی که ممکن است در زمان راه‌اندازی تجهیزات جریان هجومی ایجاد شود، کاربرد زیادی دارند.

با این حال، انتخاب منحنی C باید با توجه به نوع بار، جریان راه‌اندازی، مشخصات کابل و شرایط شبکه انجام شود و صرفاً بر اساس آمپراژ کلید نباشد.

قدرت قطع 6kA کلید مینیاتوری اشنایدر

A9K24310 دارای قدرت قطع 6000 آمپر یا 6kA در 400V AC و فرکانس 50/60Hz است. این مشخصه بر اساس استاندارد IEC/EN 60898-1 اعلام شده است. همچنین قدرت قطع سرویس Ics این مدل برابر با 100 درصد Icn یعنی 6kA اعلام شده است.

در طراحی یک تابلو برق، قدرت قطع کلید باید با جریان اتصال کوتاه احتمالی در محل نصب مقایسه شود. بنابراین انتخاب کلید صرفاً بر اساس جریان نامی 10 آمپر کافی نیست و شرایط واقعی شبکه نیز باید بررسی شود.

کاربردهای کلید مینیاتوری سه فاز 10 آمپر

کلید A9K24310 به دلیل ساختار سه‌پل و جریان نامی 10 آمپر می‌تواند در مدارهای سه‌فاز با جریان متناسب با ظرفیت کلید مورد استفاده قرار گیرد.

برخی از کاربردهای این مدل عبارت‌اند از:

• تابلوهای برق سه‌فاز
• تابلوهای توزیع برق
• تابلوهای کنترل صنعتی
• مدارهای فرمان و کنترل
• حفاظت فیدرهای سه‌فاز
• مدارهای تغذیه تجهیزات الکتریکی
• تابلوهای ماشین‌آلات
• حفاظت خطوط سه‌فاز
• مدارهای سه‌فاز با جریان پایین
• تابلوهای برق مجهز به شینه Comb

البته استفاده از این کلید باید با توجه به جریان واقعی بار، سطح مقطع کابل، روش نصب، طول مسیر، دمای محیط و جریان اتصال کوتاه احتمالی انجام شود.

مزایای کلید مینیاتوری Schneider A9K24310

از مهم‌ترین ویژگی‌های A9K24310 می‌توان به موارد زیر اشاره کرد:

• جریان نامی 10 آمپر
• ساختار سه‌پل 3P
• سه پل حفاظت‌شده
• منحنی قطع C
• عملکرد حرارتی-مغناطیسی
• حفاظت در برابر اضافه‌بار
• حفاظت در برابر اتصال کوتاه
• قدرت قطع 6kA
• ولتاژ کاری 400V AC
• فرکانس 50/60Hz
• نصب روی ریل DIN 35 میلی‌متری
• قابلیت تغذیه از بالا یا پایین
• سازگاری با شینه‌های Comb
• کلاس محدودکنندگی 3
• طراحی مطابق IEC/EN 60898-1

Schneider Electric همچنین استفاده از شینه Comb برای نصب سریع‌تر، مکانیزم Double Clip برای جداسازی کلید در زمان نصب شینه و امکان تغذیه از بالا یا پایین را برای این محصول ذکر کرده است.

تفاوت A9K24310 با کلیدهای تک‌پل

تفاوت اصلی A9K24310 با مدل‌های تک‌پل مانند A9K24110، در تعداد پل‌های کلید است.

A9K24310 دارای سه پل حفاظت‌شده است و برای مدارهایی که نیاز به حفاظت سه مسیر فازی دارند طراحی شده است. در مقابل، مدل‌های 1P تنها یک پل را حفاظت می‌کنند.

همچنین باید توجه داشت که جریان نامی این کلید 10 آمپر است و نباید جریان سه پل را به شکل 30 آمپر برای یک مدار در نظر گرفت. مقدار 10 آمپر، جریان نامی هر مسیر حفاظتی کلید است.

نصب کلید مینیاتوری A9K24310

این کلید با مکانیزم Clip-on روی ریل DIN 35mm نصب می‌شود و به دلیل طراحی ماژولار، برای استفاده در تابلوهای برق مناسب است.

عرض A9K24310 برابر 54 میلی‌متر و ارتفاع آن 85 میلی‌متر است. این مدل معادل 6 ماژول 9 میلی‌متری فضا اشغال می‌کند. وزن محصول نیز حدود 300 گرم اعلام شده است.

ترمینال‌های محصول در قسمت بالا یا پایین قرار گرفته‌اند و امکان تغذیه از هر دو سمت فراهم شده است. همچنین Schneider قابلیت اتصال شینه Comb را برای این خانواده اعلام کرده است.

مشخصات اتصال و سیم‌کشی

طبق اطلاعات فنی منتشرشده برای A9K24310، ترمینال‌های این کلید از نوع Tunnel Type هستند و امکان اتصال هادی‌های صلب در محدوده 1 تا 25 میلی‌متر مربع و هادی‌های انعطاف‌پذیر در محدوده 1 تا 16 میلی‌متر مربع را دارند.

انتخاب سطح مقطع واقعی سیم یا کابل باید بر اساس جریان مدار، روش نصب، دمای محیط، طول مسیر و الزامات استاندارد انجام شود و صرفاً بر اساس ظرفیت فیزیکی ترمینال کلید انتخاب نشود.

نکات مهم هنگام خرید کلید A9K24310

هنگام خرید کلید مینیاتوری اشنایدر سه فاز 10 آمپر A9K24310 موارد زیر را بررسی کنید:

• کد فنی محصول دقیقاً A9K24310 باشد.
• کلید دارای ساختار 3P باشد.
• جریان نامی برابر 10A باشد.
• منحنی قطع C باشد.
• قدرت قطع موردنیاز مدار با 6kA مطابقت داشته باشد.
• ولتاژ شبکه با مشخصات کلید هماهنگ باشد.
• سطح مقطع کابل و ظرفیت جریان‌دهی آن با حفاظت 10 آمپر سازگار باشد.
• جریان اتصال کوتاه احتمالی محل نصب بررسی شود.
• اصالت و وضعیت تأمین کالا قبل از خرید بررسی شود.

وضعیت تجاری A9K24310

یک نکته مهم برای درج این محصول در سایت این است که A9K24310 در برخی بازارها از چرخه عرضه Schneider خارج شده است. برای نمونه، صفحه رسمی Schneider در انگلستان تاریخ پایان عرضه را 9 اکتبر 2020 اعلام کرده و صفحه ایرلند نیز تاریخ 14 مارس 2022 را ثبت کرده است. صفحه Schneider ترکیه پایان عرضه را 6 مارس 2025 اعلام می‌کند. بنابراین وضعیت موجودی این کد بسته به بازار متفاوت است.

در صفحه رسمی Schneider ترکیه، EZ9F57310 از خانواده Easy9 Pro به‌عنوان محصول جایگزین A9K24310 معرفی شده است. با این حال، در برخی بازارهای دیگر Schneider، A9K24310 بدون جایگزین مستقیم نمایش داده می‌شود؛ بنابراین هنگام فروش یا خرید، بهتر است کد جایگزین را بر اساس بازار تأمین و نیاز فنی پروژه بررسی کنید.

جمع‌بندی

کلید مینیاتوری اشنایدر A9K24310 یک MCB سه‌پل از خانواده Acti9 iK60N است که با جریان نامی 10 آمپر، منحنی C و قدرت قطع 6kA در 400V AC طراحی شده است. عملکرد حرارتی-مغناطیسی این کلید امکان حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه را فراهم می‌کند.

ساختار 3P، سه پل حفاظت‌شده، نصب روی ریل DIN، امکان تغذیه از بالا یا پایین و قابلیت استفاده از شینه Comb، از ویژگی‌های مهم این مدل هستند. این کلید می‌تواند در تابلوهای توزیع، مدارهای کنترل و بخش‌هایی از سیستم‌های سه‌فاز که مشخصات آن‌ها با ظرفیت کلید مطابقت دارد، مورد استفاده قرار گیرد.

برای انتخاب صحیح A9K24310 باید علاوه بر جریان نامی 10 آمپر، نوع بار، سطح مقطع کابل، شرایط نصب، ولتاژ شبکه و جریان اتصال کوتاه احتمالی نیز بررسی شود.
