کلید مینیاتوری سه فاز مدل A9K24325

کلید مینیاتوری اشنایدر سه فاز 25 آمپر مدل A9K24325

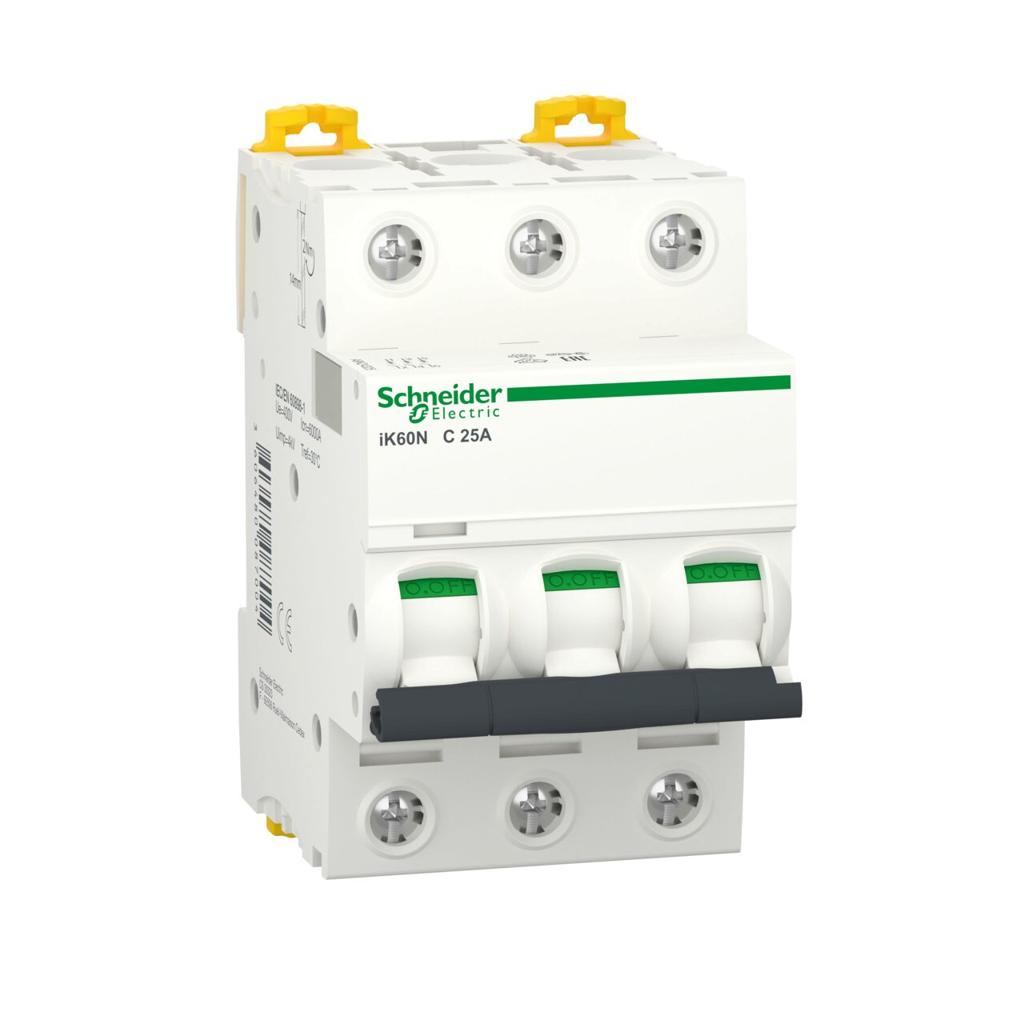

معرفی کلید مینیاتوری اشنایدر A9K24325

کلید مینیاتوری اشنایدر سه فاز مدل A9K24325 یکی از کلیدهای حفاظتی خانواده Acti9 iK60N شرکت Schneider Electric است که با ساختار سه‌پل (3P) و جریان نامی 25 آمپر تولید شده است. این مدل به منحنی قطع C مجهز بوده و برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.

A9K24325 از نوع حرارتی-مغناطیسی است و در مدارهای سه‌فاز می‌تواند به‌عنوان تجهیز حفاظتی در تابلوهای برق، مدارهای توزیع، تابلوهای صنعتی و مدارهای تغذیه تجهیزات مورد استفاده قرار گیرد. قدرت قطع این کلید 6kA بوده و مشخصات آن بر اساس استاندارد IEC/EN 60898-1 ارائه شده است.

ساختار ماژولار، امکان نصب روی ریل DIN و قابلیت استفاده از شینه Comb، این محصول را برای چیدمان منظم تجهیزات حفاظتی داخل تابلو برق مناسب می‌کند.

مشخصات فنی کلید مینیاتوری A9K24325

مشخصات اصلی شامل 3P، جریان 25A، منحنی C و قدرت قطع 6000A در صفحه رسمی Schneider Electric برای این کد درج شده است.

عملکرد کلید A9K24325

کلید مینیاتوری A9K24325 برای محافظت مدار در برابر دو خطای مهم الکتریکی یعنی اضافه‌بار و اتصال کوتاه طراحی شده است.

حفاظت در برابر اضافه‌بار

در شرایطی که جریان مصرفی مدار برای مدت مشخصی از مقدار مجاز بیشتر شود، بخش حرارتی کلید فعال شده و با تشخیص وضعیت اضافه‌بار، فرمان قطع مدار را صادر می‌کند.

این عملکرد برای جلوگیری از ادامه عبور جریان بیش از ظرفیت مدار و کاهش احتمال آسیب به سیم‌ها و تجهیزات اهمیت دارد.

حفاظت در برابر اتصال کوتاه

در صورت ایجاد اتصال کوتاه، جریان مدار می‌تواند به مقدار بسیار زیادی افزایش پیدا کند. در این وضعیت مکانیزم مغناطیسی کلید عمل کرده و مدار را به‌سرعت قطع می‌کند.

ترکیب حفاظت حرارتی و مغناطیسی، A9K24325 را به یک کلید مینیاتوری حرارتی-مغناطیسی سه‌پل تبدیل کرده است.

منحنی C در کلید مینیاتوری 25 آمپر

یکی از مشخصات مهم A9K24325، منحنی قطع C است. این منحنی نحوه واکنش کلید در برابر جریان‌های اضافه و جریان‌های لحظه‌ای را مشخص می‌کند.

کلیدهای دارای منحنی C معمولاً در مدارهایی مورد استفاده قرار می‌گیرند که تجهیزات متصل به آن‌ها ممکن است هنگام راه‌اندازی، جریان لحظه‌ای بالاتری ایجاد کنند. انتخاب نهایی منحنی قطع باید بر اساس نوع مصرف‌کننده، جریان راه‌اندازی و شرایط واقعی مدار انجام شود.

بنابراین برای انتخاب فیوز مینیاتوری 25 آمپر مناسب، تنها توجه به مقدار 25 آمپر کافی نیست و مشخصات بار و کابل نیز باید بررسی شوند.

قدرت قطع 6 کیلوآمپر

A9K24325 دارای قدرت قطع 6kA است. قدرت قطع یکی از پارامترهای مهم هنگام انتخاب کلید مینیاتوری محسوب می‌شود و باید با جریان اتصال کوتاه احتمالی در محل نصب هماهنگ باشد.

به عبارت دیگر، هنگام طراحی یا تجهیز تابلو برق باید علاوه بر جریان نامی 25 آمپر، مقدار جریان اتصال کوتاه احتمالی شبکه نیز بررسی شود تا قدرت قطع کلید با شرایط مدار تناسب داشته باشد.

Schneider Electric این مدل را با عنوان 3P، 25A، منحنی C و 6000A معرفی کرده است.

کاربردهای کلید مینیاتوری اشنایدر 25 آمپر

مدل A9K24325 به دلیل سه‌پل بودن، برای مدارهایی که به حفاظت سه مسیر نیاز دارند قابل استفاده است. مهم‌ترین زمینه‌های کاربرد این مدل عبارت‌اند از:

• تابلوهای برق سه‌فاز
• تابلوهای توزیع برق
• تابلوهای برق صنعتی
• مدارهای تغذیه تجهیزات سه‌فاز
• حفاظت فیدرهای سه‌فاز
• تابلوهای ماشین‌آلات صنعتی
• مدارهای کنترل و فرمان
• مدارهای روشنایی و تجهیزات الکتریکی متناسب با جریان نامی
• تابلوهای برق کارگاهی و صنعتی
• حفاظت خطوط و خروجی‌های سه‌فاز

انتخاب کلید برای هر کاربرد باید با توجه به جریان مصرف‌کننده، نوع بار، مشخصات کابل، دمای محیط، طول مسیر و جریان اتصال کوتاه احتمالی انجام شود.

مزایای کلید مینیاتوری اشنایدر A9K24325

از ویژگی‌های مهم این مدل می‌توان به موارد زیر اشاره کرد:

• جریان نامی 25 آمپر
• ساختار 3P
• سه پل حفاظت‌شده
• منحنی قطع C
• عملکرد حرارتی-مغناطیسی
• حفاظت در برابر اضافه‌بار
• حفاظت در برابر اتصال کوتاه
• قدرت قطع 6kA
• طراحی ماژولار
• قابلیت نصب روی ریل DIN
• امکان تغذیه از قسمت بالا یا پایین
• امکان استفاده از شینه Comb
• قابلیت جداسازی با استفاده از Double Clip در شرایط استفاده از شینه Comb
• مناسب برای سیستم‌های توزیع و حفاظت مدار

این قابلیت‌ها توسط Schneider Electric برای خانواده iK60N اعلام شده‌اند.

سه‌پل بودن A9K24325 به چه معناست؟

A9K24325 دارای سه پل (3P) است و سه مسیر مدار را در قالب یک تجهیز حفاظتی در اختیار قرار می‌دهد. این ساختار برای استفاده در مدارهای سه‌فاز بسیار کاربردی است و باعث می‌شود حفاظت مدار در یک تجهیز یکپارچه انجام شود.

نکته مهم در انتخاب این کلید این است که 25 آمپر، جریان نامی هر پل در شرایط نامی کلید است و نباید آن را به‌صورت 75 آمپر محاسبه کرد.

نصب کلید مینیاتوری A9K24325

A9K24325 با ساختار ماژولار برای نصب در تابلوهای برق طراحی شده است. این کلید روی ریل DIN نصب می‌شود و به دلیل طراحی ماژولار خانواده Acti9 می‌تواند در کنار سایر تجهیزات حفاظتی و کنترلی قرار گیرد.

Schneider Electric برای این مدل قابلیت تغذیه الکتریکی از بالا یا پایین و استفاده از شینه Comb را اعلام کرده است. همچنین طراحی Double Clip امکان جداسازی کلید را در شرایطی که شینه Comb در جای خود قرار دارد، آسان‌تر می‌کند.

هنگام نصب باید از کابل و تجهیزات اتصال متناسب با جریان مدار استفاده شود و دستورالعمل‌های سازنده و الزامات استاندارد تابلو برق رعایت گردد.

تفاوت کلید مینیاتوری A9K24325 با مدل‌های 16 آمپر

اگرچه مدل‌های A9K24316 و A9K24325 هر دو از خانواده Acti9 iK60N و دارای ساختار سه‌پل و منحنی C هستند، تفاوت اصلی آن‌ها در جریان نامی است.

بنابراین انتخاب بین این دو مدل باید بر اساس جریان طراحی مدار و مشخصات هادی و بار انجام شود، نه صرفاً بالاتر بودن جریان نامی.

نکات مهم هنگام خرید A9K24325

برای خرید کلید مینیاتوری اشنایدر سه فاز 25 آمپر A9K24325 بهتر است موارد زیر بررسی شود:

1. کد محصول A9K24325 باشد.
2. کلید دارای ساختار 3P باشد.
3. جریان نامی 25 آمپر باشد.
4. منحنی قطع C باشد.
5. قدرت قطع 6kA با سطح اتصال کوتاه محل نصب تناسب داشته باشد.
6. نوع بار و جریان راه‌اندازی تجهیزات بررسی شود.
7. سطح مقطع کابل با جریان مدار هماهنگ باشد.
8. ولتاژ و فرکانس شبکه با مشخصات کلید مطابقت داشته باشد.
9. اصالت کالا و وضعیت تأمین آن بررسی شود.

وضعیت تأمین و جایگزینی A9K24325

یک نکته مهم برای درج این محصول در فروشگاه اینترنتی این است که وضعیت تجاری A9K24325 در صفحات رسمی Schneider در بازارهای مختلف نشان می‌دهد این کد از عرضه خارج شده است. برای مثال، Schneider Electric UK تاریخ پایان عرضه را 9 اکتبر 2020 اعلام کرده و در همان صفحه نوشته است که برای این کد جایگزینی معرفی نشده است.

در صفحه رسمی Schneider Electric ترکیه نیز پایان عرضه 6 مارس 2025 ثبت شده و مدل EZ9F57325 به‌عنوان جایگزین معرفی شده است. بنابراین اگر A9K24325 را برای فروش در سایت درج می‌کنید، بهتر است وضعیت موجودی و اصالت کالا را به‌صورت جداگانه مشخص کنید و در صورت ارائه مدل جایگزین، تفاوت‌های فنی آن را نیز بررسی کنید.

جمع‌بندی

کلید مینیاتوری اشنایدر A9K24325 یک کلید MCB سه‌پل از خانواده Acti9 iK60N است که با جریان نامی 25 آمپر، منحنی C و قدرت قطع 6kA طراحی شده است. عملکرد حرارتی-مغناطیسی این کلید امکان حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه را فراهم می‌کند.

ساختار 3P، طراحی ماژولار، نصب روی ریل DIN، امکان تغذیه از بالا یا پایین و قابلیت استفاده با شینه Comb، از ویژگی‌های این مدل هستند. این کلید می‌تواند در تابلوهای توزیع، تابلوهای صنعتی و مدارهای سه‌فاز متناسب با مشخصات فنی آن مورد استفاده قرار گیرد.

برای انتخاب صحیح A9K24325، علاوه بر جریان نامی 25 آمپر، باید نوع بار، جریان راه‌اندازی، سطح مقطع کابل، شرایط نصب و جریان اتصال کوتاه احتمالی نیز مورد بررسی قرار گیرد.
