کلید مینیاتوری سه فاز مدل A9K24350

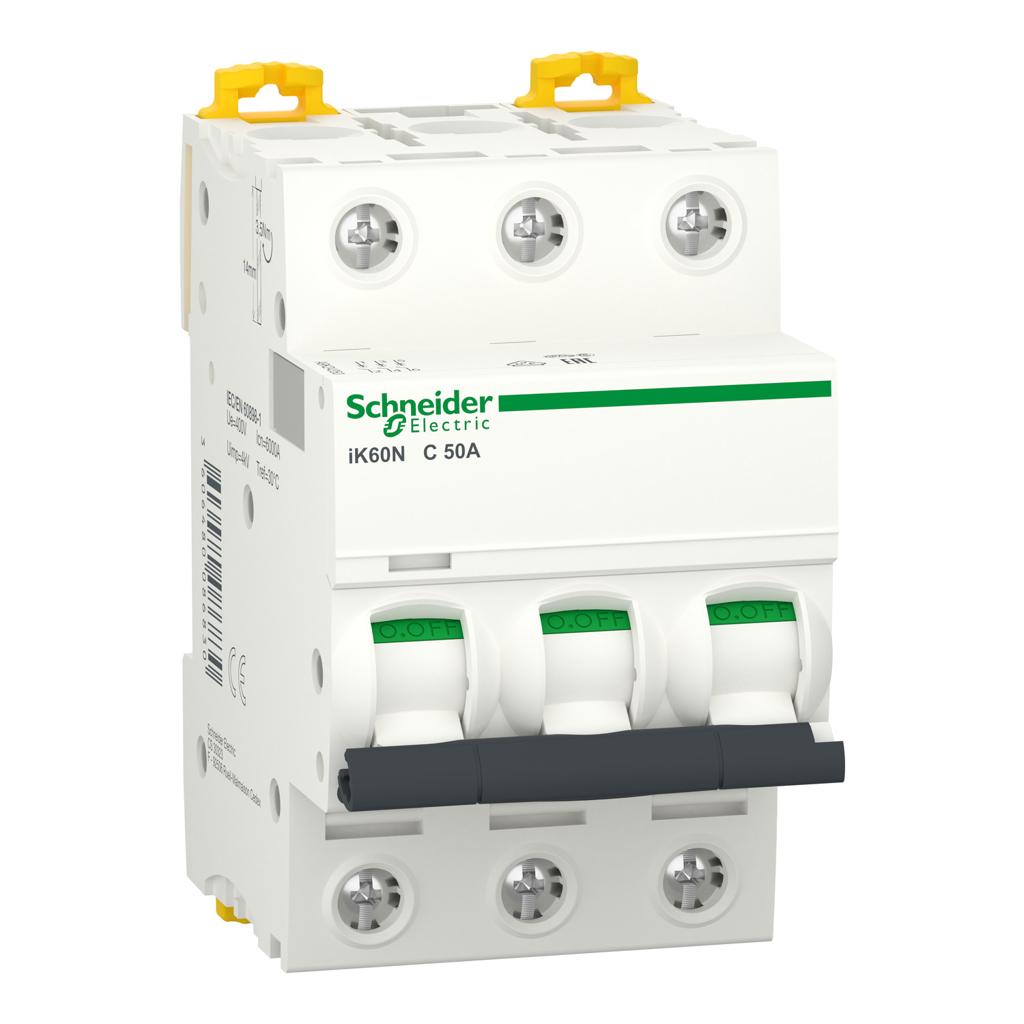

کلید مینیاتوری اشنایدر سه فاز 50 آمپر مدل A9K24350

معرفی کلید مینیاتوری اشنایدر A9K24350

کلید مینیاتوری اشنایدر A9K24350 یک کلید حفاظتی سه‌پل از خانواده Acti9 iK60N شرکت Schneider Electric است که با جریان نامی 50 آمپر و منحنی قطع C طراحی شده است. این محصول در دسته کلیدهای مینیاتوری MCB قرار می‌گیرد و برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.

مدل A9K24350 دارای ساختار 3P بوده و هر سه پل آن حفاظت‌شده هستند. مکانیزم عملکرد آن از نوع حرارتی-مغناطیسی است؛ بنابراین در شرایط اضافه‌بار، بخش حرارتی و هنگام بروز جریان شدید اتصال کوتاه، بخش مغناطیسی مکانیزم قطع را فعال می‌کند.

این کلید دارای قدرت قطع 6kA بوده و مشخصات آن بر مبنای استاندارد IEC/EN 60898-1 ارائه شده است. همچنین طراحی ماژولار آن امکان نصب در تابلوهای برق روی ریل DIN و استفاده در کنار سایر تجهیزات حفاظتی را فراهم می‌کند.

مشخصات فنی کلید مینیاتوری A9K24350

مشخصات پایه این مدل شامل 3 پل، 50 آمپر، منحنی C و قدرت قطع 6000 آمپر در صفحه رسمی Schneider Electric ثبت شده است.

عملکرد حفاظتی A9K24350

کلید مینیاتوری A9K24350 با ترکیب عملکرد حرارتی و مغناطیسی، دو نوع حفاظت اصلی را برای مدار فراهم می‌کند.

حفاظت در برابر اضافه‌بار

در صورتی که جریان مصرفی مدار برای مدت مشخصی از مقدار مجاز بیشتر شود، قسمت حرارتی کلید تحت تأثیر افزایش جریان قرار می‌گیرد. اگر این وضعیت ادامه پیدا کند، مکانیزم قطع فعال شده و مدار را از منبع تغذیه جدا می‌کند.

این عملکرد برای جلوگیری از عبور طولانی‌مدت جریان بیش از ظرفیت طراحی مدار و کاهش احتمال آسیب به کابل‌ها و تجهیزات اهمیت دارد.

حفاظت در برابر اتصال کوتاه

در هنگام وقوع اتصال کوتاه، جریان مدار ممکن است در مدت بسیار کوتاهی به مقدار زیادی افزایش پیدا کند. در این شرایط مکانیزم مغناطیسی کلید عمل کرده و مدار را سریعاً قطع می‌کند.

به همین دلیل، A9K24350 می‌تواند هم‌زمان به‌عنوان تجهیز حفاظتی در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار گیرد. Schneider Electric نیز این ترکیب حفاظتی را برای این مدل اعلام کرده است.

منحنی C در کلید مینیاتوری 50 آمپر

یکی از مشخصات مهم کلید مینیاتوری اشنایدر A9K24350، داشتن منحنی قطع C است.

منحنی قطع، رفتار کلید را در برابر افزایش جریان و جریان‌های لحظه‌ای مشخص می‌کند. کلیدهای منحنی C معمولاً در مدارهایی کاربرد دارند که تجهیزات متصل به آن‌ها ممکن است در زمان راه‌اندازی جریان لحظه‌ای بیشتری ایجاد کنند.

به همین دلیل، این مدل می‌تواند در بخش‌هایی از تابلوهای توزیع و مدارهای تغذیه تجهیزات مورد استفاده قرار گیرد؛ البته انتخاب نهایی منحنی C باید با توجه به نوع بار، جریان راه‌اندازی، مشخصات کابل و شرایط واقعی مدار انجام شود.

قدرت قطع 6kA کلید A9K24350

A9K24350 دارای قدرت قطع 6 کیلوآمپر (6kA) است. قدرت قطع یکی از پارامترهای مهم در انتخاب کلید مینیاتوری محسوب می‌شود و نشان می‌دهد کلید در شرایط تعریف‌شده استاندارد، چه سطحی از جریان اتصال کوتاه را می‌تواند قطع کند.

بنابراین در طراحی تابلو برق، تنها توجه به جریان نامی 50 آمپر کافی نیست و باید مقدار جریان اتصال کوتاه احتمالی در محل نصب نیز بررسی شود.

Schneider Electric این محصول را به‌عنوان کلید 3P، 50A، منحنی C و قدرت قطع 6000A معرفی کرده است.

کاربردهای کلید مینیاتوری اشنایدر 50 آمپر

به دلیل سه‌پل بودن A9K24350، این مدل برای مدارهایی که نیاز به حفاظت سه مسیر دارند، قابل استفاده است. برخی کاربردهای متداول این رده از کلیدهای مینیاتوری عبارت‌اند از:

• تابلوهای برق سه‌فاز
• تابلوهای توزیع برق
• تابلوهای برق صنعتی
• حفاظت فیدرهای سه‌فاز
• مدارهای تغذیه تجهیزات الکتریکی
• تابلوهای ماشین‌آلات
• مدارهای توزیع داخلی تابلو
• مدارهای کنترل و فرمان
• تابلوهای کارگاهی و صنعتی
• حفاظت خروجی‌های سه‌فاز
• تجهیزات الکتریکی با جریان طراحی متناسب با 50 آمپر

انتخاب کلید مناسب برای هر مدار باید با توجه به جریان مصرف‌کننده، نوع بار، سطح مقطع کابل، طول مسیر، شرایط نصب و جریان اتصال کوتاه احتمالی انجام شود.

ویژگی‌های کلید مینیاتوری A9K24350

مهم‌ترین ویژگی‌های این مدل عبارت‌اند از:

• جریان نامی 50 آمپر
• ساختار سه‌پل 3P
• سه پل حفاظت‌شده
• منحنی قطع C
• عملکرد حرارتی-مغناطیسی
• حفاظت در برابر اضافه‌بار
• حفاظت در برابر اتصال کوتاه
• قدرت قطع 6kA
• طراحی ماژولار
• قابلیت نصب روی ریل DIN
• امکان تغذیه از بالا یا پایین
• امکان استفاده از شینه Comb
• قابلیت جداسازی کلید با Double Clip در هنگام نصب شینه
• مناسب برای سیستم‌های توزیع و مدارهای سه‌فاز
• قابلیت استفاده به‌عنوان تجهیز حفاظتی در تابلوهای برق

Schneider Electric برای این مدل قابلیت استفاده از Comb Busbar، Double Clip و تغذیه از بالا یا پایین را اعلام کرده است.

سه‌پل بودن A9K24350 به چه معناست؟

در مشخصات فنی A9K24350 عبارت 3P به معنی سه‌پل بودن کلید است. این مدل دارای سه پل حفاظت‌شده بوده و در مدارهای سه‌فاز می‌تواند برای حفاظت سه مسیر مدار در یک تجهیز واحد مورد استفاده قرار گیرد.

استفاده از یک کلید سه‌پل به جای چند کلید مجزا، باعث می‌شود آرایش تجهیزات در تابلو برق منظم‌تر شود و فضای ماژولار تابلو بهتر مدیریت شود.

نکته مهم اینکه 50 آمپر جریان نامی کلید است و نباید سه پل 50 آمپری را به‌صورت 150 آمپر محاسبه کرد.

نصب کلید مینیاتوری اشنایدر A9K24350

A9K24350 برای استفاده در تابلوهای برق با ساختار ماژولار طراحی شده است و روی ریل DIN نصب می‌شود. این ویژگی امکان قرارگیری کلید در کنار سایر تجهیزات حفاظتی، کنترلی و توزیعی را فراهم می‌کند.

یکی از قابلیت‌های کاربردی این خانواده، استفاده از شینه Comb برای ایجاد آرایش منظم‌تر و تسهیل سیم‌کشی چند تجهیز ماژولار است. Schneider Electric همچنین تغذیه الکتریکی از قسمت بالا یا پایین و امکان جداسازی کلید با استفاده از Double Clip را اعلام کرده است.

در هنگام نصب باید مشخصات هادی، سطح مقطع کابل، ظرفیت جریان‌دهی مدار، شرایط محیطی و دستورالعمل‌های سازنده رعایت شود.

تفاوت A9K24350 با مدل‌های 32 و 40 آمپر

در صورتی که چند مدل از خانواده A9K243 را در سایت قرار می‌دهید، می‌توانید تفاوت این مدل‌ها را به شکل زیر نمایش دهید:

تفاوت اصلی این مدل‌ها در جریان نامی است؛ بنابراین انتخاب میان آن‌ها باید بر اساس جریان طراحی مدار، ظرفیت کابل و مشخصات بار انجام شود.

نکات مهم هنگام خرید A9K24350

برای خرید کلید مینیاتوری اشنایدر سه فاز 50 آمپر مدل A9K24350 بهتر است موارد زیر بررسی شوند:

1. کد فنی محصول A9K24350 باشد.
2. تعداد پل‌ها 3P باشد.
3. جریان نامی کلید 50 آمپر باشد.
4. منحنی قطع C باشد.
5. قدرت قطع 6kA با جریان اتصال کوتاه محل نصب تناسب داشته باشد.
6. نوع مصرف‌کننده و جریان راه‌اندازی آن بررسی شود.
7. سطح مقطع کابل متناسب با جریان مدار انتخاب شود.
8. ولتاژ و فرکانس شبکه با مشخصات تجهیز مطابقت داشته باشد.
9. اصالت و وضعیت تأمین محصول قبل از خرید بررسی شود.

وضعیت عرضه کلید A9K24350

برای درج این محصول در سایت فروشگاهی، توجه به وضعیت تجاری آن نیز مهم است. Schneider Electric در برخی بازارهای رسمی، A9K24350 را از رده خارج اعلام کرده است. برای مثال، صفحه رسمی Schneider در انگلستان تاریخ پایان عرضه را 4 اوت 2021 ثبت کرده و اعلام می‌کند که این کد جایگزین نشده است.

در صفحه رسمی Schneider در ایرلند نیز پایان عرضه 14 مارس 2022 ثبت شده و برای A9K24350 جایگزینی اعلام نشده است. در امارات نیز تاریخ پایان عرضه 1 دسامبر 2024 درج شده است. بنابراین برای فروش این محصول، بهتر است موجودی واقعی، اصالت کالا و وضعیت تأمین در بازار موردنظر به‌صورت جداگانه بررسی شود.

جمع‌بندی

کلید مینیاتوری اشنایدر A9K24350 یک کلید MCB سه‌پل از خانواده Acti9 iK60N است که با جریان نامی 50 آمپر، منحنی C و قدرت قطع 6kA طراحی شده است. این محصول با عملکرد حرارتی-مغناطیسی، مدار را در برابر دو وضعیت مهم یعنی اضافه‌بار و اتصال کوتاه محافظت می‌کند.

ساختار 3P، طراحی ماژولار، قابلیت نصب در تابلو، امکان استفاده از شینه Comb و قابلیت تغذیه از بالا یا پایین، از ویژگی‌های مهم این مدل محسوب می‌شوند.

در انتخاب فیوز مینیاتوری اشنایدر 50 آمپر باید علاوه بر جریان نامی، عواملی مانند نوع بار، جریان راه‌اندازی، سطح مقطع کابل، شرایط نصب و جریان اتصال کوتاه احتمالی نیز مورد بررسی قرار گیرد.
