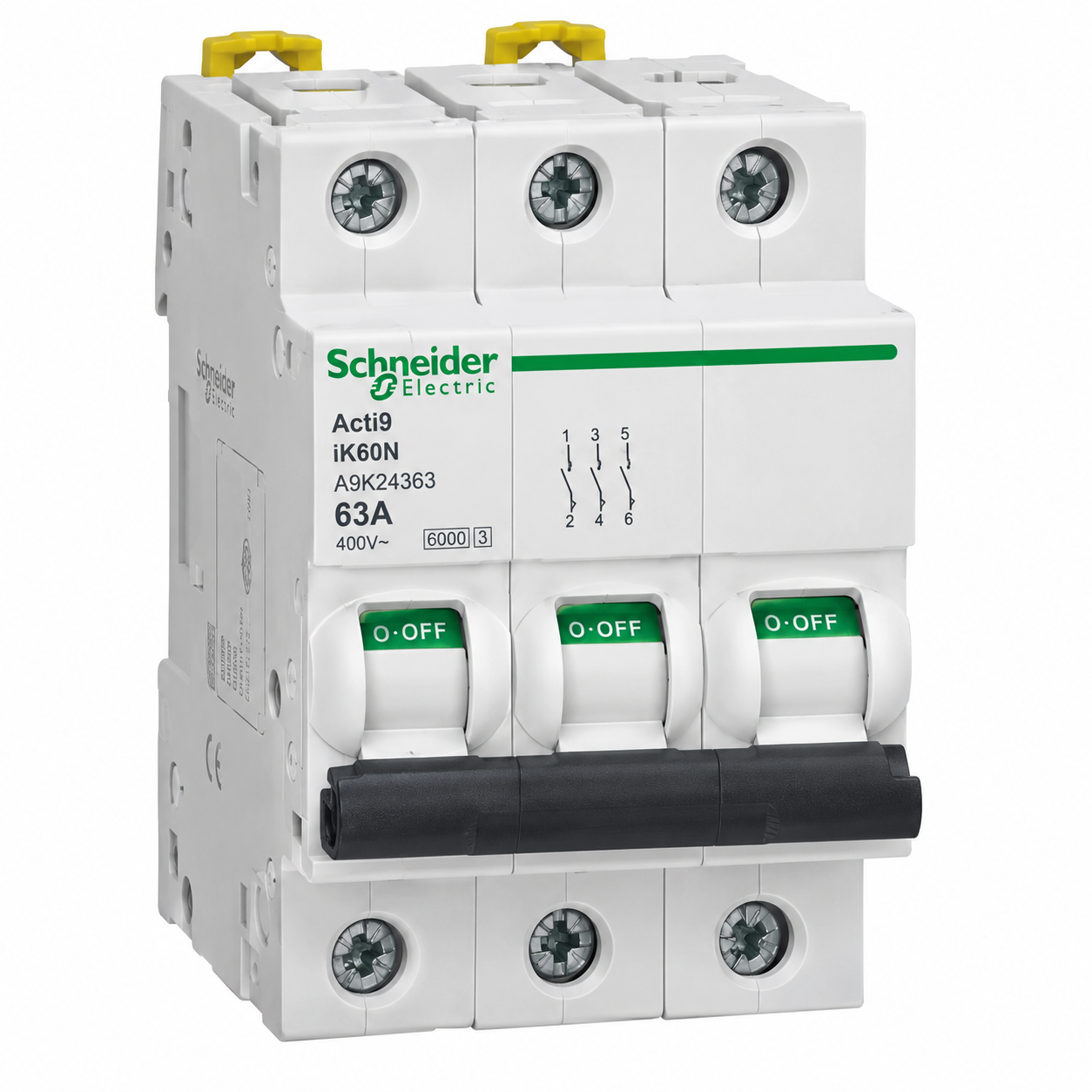

کلید مینیاتوری اشنایدر A9K24363 یکی از کلیدهای حفاظتی سری Acti9 iK60N شرکت Schneider Electric است که با ساختار 3 پل (3P) و جریان نامی 63 آمپر برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این مدل دارای منحنی قطع C و قدرت قطع 6 کیلوآمپر (6kA) بوده و مطابق استاندارد IEC/EN 60898-1 ارائه شده است.
مدل A9K24363 به دلیل ساختار سه‌پل، گزینه‌ای مناسب برای استفاده در تابلوهای برق و مدارهای توزیع سه‌فاز است. عملکرد حرارتی-مغناطیسی کلید باعث می‌شود در شرایط اضافه‌بار، بخش حرارتی و در زمان بروز اتصال کوتاه، بخش مغناطیسی مکانیزم حفاظتی را فعال کند.
| مشخصه | مقدار |
|---|---|
| برند | Schneider Electric |
| سری | Acti9 |
| خانواده | iK60N |
| کد محصول | A9K24363 |
| نوع تجهیز | کلید مینیاتوری (MCB) |
| تعداد پل | 3P |
| تعداد پل حفاظتی | 3 پل |
| جریان نامی | 63 آمپر |
| منحنی قطع | C |
| نوع عملکرد | حرارتی-مغناطیسی |
| قدرت قطع | 6kA |
| استاندارد | IEC/EN 60898-1 |
| فرکانس شبکه | 50/60Hz |
| کاربرد اصلی | حفاظت و توزیع مدارهای الکتریکی |
| نوع نصب | ریل DIN |
| تغذیه | از بالا یا پایین |
| قابلیت استفاده با شینه چنگالی | دارد |
اطلاعات رسمی Schneider Electric، مدل A9K24363 را به‌عنوان MCB سه‌پل 63 آمپر با منحنی C و قدرت قطع 6000 آمپر معرفی می‌کند. همچنین امکان تغذیه کلید از بالا یا پایین و استفاده از شینه چنگالی در مشخصات آن ذکر شده است.
کلید A9K24363 از مکانیزم حفاظتی حرارتی-مغناطیسی استفاده می‌کند. این ساختار برای محافظت مدار در برابر دو وضعیت اصلی طراحی شده است:
در صورتی که جریان عبوری از مدار برای مدت مشخصی بیشتر از جریان نامی شود، بخش حرارتی کلید عمل کرده و مدار را قطع می‌کند. این ویژگی از افزایش بیش از حد جریان و آسیب احتمالی به کابل‌ها و تجهیزات جلوگیری می‌کند.
در زمان ایجاد اتصال کوتاه، جریان می‌تواند در مدت بسیار کوتاهی افزایش قابل توجهی پیدا کند. بخش مغناطیسی کلید در این شرایط با سرعت بالا عمل کرده و مدار را از شبکه جدا می‌کند.
بنابراین A9K24363 می‌تواند به‌صورت هم‌زمان حفاظت در برابر Overload و Short Circuit را فراهم کند.
مدل A9K24363 دارای منحنی قطع C است. کلیدهای منحنی C در مدارهایی کاربرد دارند که علاوه بر بارهای معمولی، ممکن است جریان راه‌اندازی بیشتری نیز ایجاد شود.
به همین دلیل این منحنی در بسیاری از مدارهای توزیع برق، تابلوهای صنعتی، مدارهای روشنایی و برخی تجهیزات الکتریکی مورد استفاده قرار می‌گیرد.
البته انتخاب منحنی قطع باید بر اساس نوع بار، جریان راه‌اندازی، سطح مقطع کابل و شرایط واقعی مدار انجام شود و صرفاً بر اساس آمپراژ کلید انتخاب نشود.
یکی از مشخصات مهم A9K24363، قدرت قطع 6kA است. این مقدار بیان می‌کند که کلید طبق شرایط استاندارد مربوطه برای قطع جریان اتصال کوتاه تا سطح مشخص‌شده طراحی شده است.
طبق اطلاعات رسمی Schneider Electric، ظرفیت قطع این مدل 6000 آمپر در 400 ولت AC و فرکانس 50/60 هرتز مطابق استاندارد IEC/EN 60898-1 اعلام شده است.
A9K24363 دارای 3 پل حفاظتی است و برای مدارهای سه‌فاز کاربرد دارد. سه پل کلید امکان قطع و حفاظت هادی‌های مربوط به سه فاز را فراهم می‌کنند.
این ویژگی باعث می‌شود استفاده از A9K24363 در تجهیزاتی مانند:
امکان‌پذیر باشد.
Schneider Electric استفاده از شینه چنگالی، دو گیره برای جداسازی با وجود شینه و امکان تغذیه از بالا یا پایین را از ویژگی‌های این محصول اعلام کرده است.
کلید مینیاتوری A9K24363 را می‌توان در بخش‌های مختلف سیستم برق استفاده کرد. مهم‌ترین کاربردهای این محصول عبارت‌اند از:
تابلوهای برق صنعتی:
برای حفاظت فیدرها و مدارهای خروجی سه‌فاز در تابلوهای برق.
سیستم‌های توزیع برق:
برای حفاظت مدارهای توزیع در برابر اضافه‌بار و اتصال کوتاه.
ماشین‌آلات صنعتی:
در مدارهای تغذیه تجهیزات و ماشین‌آلات سه‌فاز، در صورت تطابق جریان کلید با مشخصات مدار.
تابلوهای کنترل و فرمان:
برای حفاظت بخش‌های مختلف مدارهای الکتریکی که به حفاظت سه‌پل نیاز دارند.
تأسیسات الکتریکی:
در برخی تابلوهای برق ساختمان‌ها، کارگاه‌ها و واحدهای صنعتی با توجه به محاسبات طراحی.
A9K24363 به‌صورت ماژولار طراحی شده و برای نصب در تابلوهای برق روی ریل DIN مناسب است. همچنین Schneider Electric امکان تغذیه از بالا یا پایین را برای این مدل اعلام کرده است.
وجود قابلیت اتصال به شینه چنگالی (Comb Busbar) نیز امکان سیم‌بندی منظم‌تر و سریع‌تر چندین کلید مینیاتوری در تابلو را فراهم می‌کند.
در هنگام نصب باید ظرفیت کابل، جریان طراحی، نوع بار، جریان اتصال کوتاه احتمالی و هماهنگی کلید با سایر تجهیزات حفاظتی بررسی شود.
| مدل | تعداد پل | جریان نامی | منحنی | قدرت قطع |
|---|---|---|---|---|
| A9K24325 | 3P | 25A | C | 6kA |
| A9K24332 | 3P | 32A | C | 6kA |
| A9K24340 | 3P | 40A | C | 6kA |
| A9K24350 | 3P | 50A | C | 6kA |
| A9K24363 | 3P | 63A | C | 6kA |
تفاوت اصلی این مدل‌ها در جریان نامی است؛ بنابراین انتخاب بین آنها باید بر اساس جریان موردنیاز مدار و مشخصات کابل و بار انجام شود.
هنگام خرید کلید مینیاتوری اشنایدر A9K24363 بهتر است موارد زیر بررسی شود:
نکته مهم برای درج این محصول در سایت این است که Schneider Electric در برخی وب‌سایت‌های رسمی منطقه‌ای، A9K24363 را Discontinued / پایان‌یافته اعلام کرده است؛ برای نمونه، صفحه رسمی Schneider در سنگاپور تاریخ پایان عرضه را 23 ژانویه 2021 و صفحه رسمی امارات تاریخ 1 دسامبر 2024 را درج کرده است. صفحه سنگاپور همچنین اعلام می‌کند که برای این کد جایگزین رسمی مشخصی معرفی نشده است. بنابراین اگر این محصول را برای فروش در سایت قرار می‌دهید، بهتر است وضعیت موجودی و اصالت کالا را قبل از ثبت سفارش بررسی کنید.
کلید مینیاتوری اشنایدر A9K24363 یک MCB سه‌پل از خانواده Acti9 iK60N است که با جریان نامی 63 آمپر، منحنی C و قدرت قطع 6kA برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. ساختار 3P، امکان استفاده از شینه چنگالی، تغذیه از بالا یا پایین و قابلیت نصب روی ریل DIN، این محصول را برای استفاده در تابلوهای توزیع و مدارهای سه‌فاز مناسب می‌کند.
