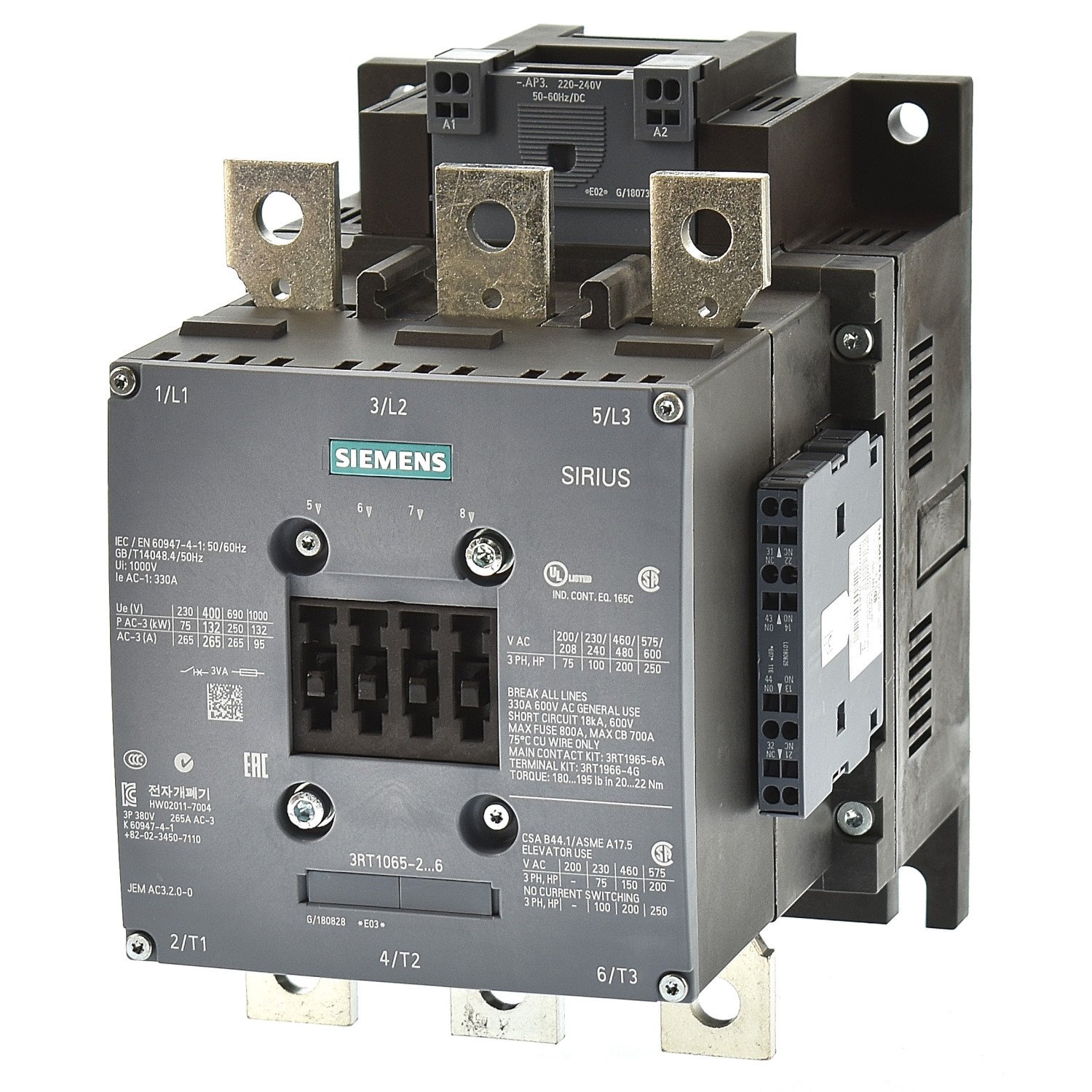

کنتاکتور زیمنس 3RT1065-1AP36 کنتاکتور Siemens 3RT1065-1AP36 از کنتاکتورهای قدرت خانواده SIRIUS 3RT10 است که برای کنترل و قطع‌و‌وصل مدارهای قدرت در سیستم‌های صنعتی و به‌خصوص راه‌اندازی و کنترل موتورهای سه‌فاز طراحی شده است. این مدل دارای سه پل اصلی بوده و با بوبین 265 ولت AC کار می‌کند. 3RT1065-1AP36 در رده کنتاکتورهای توان بالای سری 3RT10 قرار می‌گیرد و در کاربردهای موتور، در رده کاری AC-2 و AC-3 قابل استفاده است. ظرفیت آن در ولتاژ 400 ولت برای موتور سه‌فاز تا حدود 90 کیلووات اعلام شده است. (Scribd) این کنتاکتور برای استفاده در تابلوهای برق صنعتی، تابلوهای کنترل موتور، ماشین‌آلات سنگین، سیستم‌های پمپاژ، فن‌های صنعتی، کمپرسورها و سایر بارهای سه‌فاز که نیاز به قطع و وصل مطمئن مدار قدرت دارند، گزینه‌ای مناسب محسوب می‌شود. مشخصات فنی کنتاکتور Siemens 3RT1065-1AP36 مشخصه مقداربرند Siemensسری SIRIUS 3RT10کد فنی 3RT1065-1AP36نوع تجهیز کنتاکتور قدرتتعداد پل اصلی 3 پلولتاژ بوبین 265V ACفرکانس بوبین 50/60Hzرده کاری AC-2 / AC-3جریان کاری AC-3 حدود 185A تا 500Vتوان موتور در 265V 55kWتوان موتور در 400V 90kWتوان موتور در 500V 110kWتوان موتور در 690V 160kWجریان AC-1 در 40°C حدود 215Aنوع اتصال ترمینال پیچی / اتصال قدرت متناسب با نسخهکاربرد اصلی کنترل موتور و بارهای صنعتی سه‌فاز مقادیر توان و جریان به رده کاری، ولتاژ شبکه و شرایط بهره‌برداری وابسته هستند و برای انتخاب نهایی کنتاکتور باید پلاک موتور و شرایط واقعی مدار بررسی شود. کنتاکتور 3RT1065-1AP36 برای چه موتورهایی مناسب است؟ یکی از مهم‌ترین کاربردهای این مدل، راه‌اندازی و کنترل موتورهای سه‌فاز صنعتی است. در رده AC-3، این کنتاکتور برای موتورهایی با توان بالا طراحی شده و در شبکه 400 ولت می‌تواند برای موتورهایی تا حدود 90 کیلووات مورد استفاده قرار گیرد. بنابراین برخلاف کنتاکتورهای کوچک سری SIRIUS، مدل 3RT1065-1AP36 بیشتر در پروژه‌هایی مورد استفاده قرار می‌گیرد که جریان موتور بالا بوده و تجهیزات قدرت با ظرفیت بیشتری مورد نیاز هستند. برخی کاربردهای متداول عبارت‌اند از: موتورهای سه‌فاز صنعتی پمپ‌های بزرگ و سیستم‌های پمپاژ فن‌ها و هواکش‌های صنعتی کمپرسورهای صنعتی ماشین‌آلات سنگین خطوط تولید تابلوهای MCC تابلوهای کنترل موتور سیستم‌های تهویه صنعتی تجهیزات پالایشگاهی و فرایندی سیستم‌های انتقال و جابه‌جایی موادتوان موتور قابل کنترلیکی از نکات مهم در انتخاب کنتاکتور زیمنس 3RT1065-1AP36، تفاوت ظرفیت آن در ولتاژهای مختلف است.مطابق جدول‌های فنی سری 3RT10، برای این رده از کنتاکتورها مقادیر توان موتور در ولتاژهای مختلف به این صورت اعلام شده است:
265V: حدود 55kW 400V: حدود 90kW 500V: حدود 110kW* 690V: حدود 160kW این اعداد مربوط به شرایط و رده‌های کاری مشخص‌شده در کاتالوگ هستند و نباید صرفاً بر اساس توان موتور، کنتاکتور انتخاب شود. جریان نامی موتور، نوع بار، تعداد دفعات استارت، روش راه‌اندازی و شرایط محیطی نیز باید در نظر گرفته شوند. (Scribd) بوبین 265 ولت AC عبارت 1AP36 در این مدل به نسخه‌ای با مدار فرمان 265 ولت AC اشاره دارد. بنابراین هنگام جایگزینی یا خرید این کنتاکتور باید ولتاژ مدار فرمان تابلو با ولتاژ بوبین مطابقت داشته باشد. توجه به ولتاژ بوبین اهمیت زیادی دارد؛ زیرا کنتاکتورهای مشابه 3RT10 با ولتاژهای مختلف بوبین تولید شده‌اند و نمی‌توان صرفاً بر اساس جریان یا توان، یک مدل را جایگزین مدل دیگر کرد. ساختار کنتاکتور زیمنس 3RT1065 3RT1065-1AP36 یک کنتاکتور سه‌پل قدرت است که برای قطع و وصل سه فاز مدار اصلی مورد استفاده قرار می‌گیرد. در طراحی خانواده SIRIUS 3RT10، مسیرهای قدرت برای جریان‌های بالا با اتصالات مناسب تجهیزات قدرت در نظر گرفته شده‌اند. این ساختار باعث می‌شود کنتاکتور بتواند در تابلوهای برق صنعتی و مدارهای کنترل موتور با جریان بالا مورد استفاده قرار گیرد. رده کاری AC-3 چیست؟ رده AC-3 یکی از مهم‌ترین مشخصات هنگام انتخاب کنتاکتور موتور است. در مدار AC-3، کنتاکتور معمولاً برای راه‌اندازی موتورهای قفس سنجابی و قطع موتور در شرایط کار عادی استفاده می‌شود. در لحظه راه‌اندازی، موتور جریان بسیار بیشتری نسبت به جریان نامی خود می‌کشد؛ به همین دلیل ظرفیت کنتاکتور در AC-3 با ظرفیت آن در بارهای مقاومتی AC-1 یکسان نیست. به همین دلیل برای انتخاب 3RT1065-1AP36 باید به جریان و توان موتور در رده AC-3 توجه کرد، نه فقط عدد جریان AC-1.
جریان کنتاکتور 3RT1065 در اطلاعات فنی سری SIRIUS 3RT10، مدل 3RT1065 در رده جریان کاری حدود 185 آمپر در کاربردهای AC-2 و AC-3 تا 500 ولت قرار می‌گیرد. همچنین جریان کاری AC-1 در شرایط مشخص دمایی حدود 215 آمپر اعلام شده است. این اختلاف نشان می‌دهد که هنگام مقایسه کنتاکتورهای صنعتی، عبارت «چند آمپر بودن کنتاکتور» به‌تنهایی معیار مناسبی برای انتخاب نیست و باید رده مصرف نیز مشخص باشد. مزایای کنتاکتور Siemens 3RT1065-1AP36 مهم‌ترین ویژگی‌های این مدل عبارت‌اند از: ساخت زیمنس و متعلق به خانواده SIRIUS سه پل اصلی قدرت مناسب برای موتورهای سه‌فاز با توان بالا بوبین 265V AC مناسب برای کاربردهای AC-2 و AC-3 ظرفیت موتور تا حدود 90kW در 400V مناسب تابلوهای کنترل موتور و MCC قابلیت استفاده در سیستم‌های صنعتی سنگین امکان استفاده از تجهیزات جانبی سازگار با خانواده SIRIUS مناسب برای کاربردهای صنعتی با قطع و وصل مکرر کاربرد 3RT1065-1AP36 در تابلو برق در یک تابلو برق صنعتی، کنتاکتور معمولاً بین تجهیزات حفاظتی و موتور قرار گرفته و وظیفه اصلی آن قطع و وصل مدار قدرت موتور است. برای مثال، در یک مدار راه‌اندازی موتور می‌توان از ترکیب تجهیزات زیر استفاده کرد: کلید حفاظتی → کنتاکتور → رله اضافه‌بار → موتور کنتاکتور وظیفه حفاظت در برابر اضافه‌بار یا اتصال کوتاه را به‌تنهایی بر عهده ندارد؛ حفاظت موتور و مدار باید توسط تجهیزات حفاظتی مناسب مانند کلید حفاظتی، فیوز و رله اضافه‌بار متناسب با طراحی مدار انجام شود. تجهیزات جانبی یکی از مزیت‌های خانواده SIRIUS امکان استفاده از تجهیزات جانبی متناسب با کنتاکتور است. با توجه به نوع مدار می‌توان تجهیزات جانبی مانند کنتاکت کمکی و تجهیزات مرتبط با مدار فرمان را به کار گرفت. این موضوع برای طراحی تابلوهای کنترل موتور اهمیت زیادی دارد؛ زیرا ممکن است علاوه بر قطع و وصل موتور، به سیگنال‌های Run، Fault، Feedback و Interlock نیز نیاز باشد. نکات مهم هنگام خرید 3RT1065-1AP36 هنگام خرید این مدل، صرفاً تطبیق ظاهر کنتاکتور کافی نیست. موارد زیر باید بررسی شوند: 1. کد کامل محصول 3RT1065-1AP362. ولتاژ بوبین 265V AC3. جریان موتور4. توان موتور5. ولتاژ شبکه6. رده کاری AC-37. تعداد کنتاکت‌های کمکی مورد نیاز8. شرایط نصب و دمای محیط9. اصالت کالا10. سازگاری با تجهیزات موجود در تابلو به‌خصوص در تجهیزات صنعتی قدیمی، تطبیق دقیق کد فنی اهمیت زیادی دارد؛ زیرا تغییر یک یا چند رقم در کد Siemens می‌تواند نشان‌دهنده تفاوت در ولتاژ بوبین، نوع ترمینال یا سایر مشخصات تجهیز باشد. تفاوت AC-1 و AC-3 در انتخاب این کنتاکتور یکی از اشتباهات رایج در انتخاب کنتاکتور، استفاده از جریان AC-1 برای موتور است. AC-1 بیشتر برای بارهای غیرالقایی یا بارهایی با ضریب توان مشخص استفاده می‌شود، در حالی که AC-3 برای کاربردهای موتور اهمیت بیشتری دارد. بنابراین اگر قصد استفاده از 3RT1065-1AP36 برای یک موتور 400 ولت را دارید، انتخاب کنتاکتور باید بر اساس مشخصات موتور و مقدار جریان/توان در AC-3 انجام شود. وضعیت سری SIRIUS 3RT10 کنتاکتورهای سری SIRIUS 3RT10 متعلق به نسل قدیمی‌تر محصولات کنتاکتور زیمنس هستند و بسیاری از مدل‌های این خانواده در سال‌های اخیر با نسل جدید SIRIUS 3RT2 جایگزین شده‌اند. برای نمونه، زیمنس در کاتالوگ‌های خود برای برخی مدل‌های قدیمی 3RT10، جانشین‌های سری 3RT2 را معرفی کرده است. بنابراین در زمان تأمین این مدل برای تعمیرات یا جایگزینی یک کنتاکتور موجود، بررسی وضعیت تولید، موجودی و مدل جایگزین اهمیت دارد. جمع‌بندی کنتاکتور زیمنس 3RT1065-1AP36 یک کنتاکتور قدرت سه‌پل از خانواده Siemens SIRIUS 3RT10 است که برای کنترل موتورهای سه‌فاز و بارهای صنعتی با توان بالا طراحی شده است. این مدل دارای بوبین 265V AC بوده و در رده کاری AC-2 و AC-3 قرار می‌گیرد. ظرفیت موتور این مدل در شبکه 400 ولت حدود 90 کیلووات است و جریان کاری آن در کاربرد AC-2/AC-3 تا 500 ولت حدود 185 آمپر اعلام شده است. به همین دلیل 3RT1065-1AP36 بیشتر در تابلوهای برق صنعتی، MCC، ماشین‌آلات سنگین، سیستم‌های پمپاژ و سایر تجهیزات صنعتی با موتورهای توان بالا کاربرد دارد. برای انتخاب صحیح، علاوه بر توان موتور باید جریان نامی، ولتاژ شبکه، رده کاری، شرایط محیطی و ولتاژ بوبین نیز بررسی شود
