برای مثال، زیمنس نسخه‌های مختلفی از 3RT1076 با بوبین‌های متفاوت ارائه کرده است. در یکی از نسخه‌های رسمی، یعنی 3RT1076-6AP36، ولتاژ کنترل 220 تا 240 ولت AC است؛ در نسخه 3RT1076-6AV36، ولتاژ کنترل 380 تا 420 ولت AC اعلام شده است.
بنابراین در زمان خرید، عبارت «بوبین 230 ولت» را نباید برای تمام مدل‌های 3RT1075 به‌صورت عمومی نوشت.
کاربردهای کنتاکتور Siemens 3RT1076
به دلیل ظرفیت جریان بالا، این کنتاکتور بیشتر در پروژه‌های صنعتی سنگین استفاده می‌شود، از جمله:
تابلوهای MCC
کنترل موتورهای بزرگ صنعتی پمپ‌های توان بالا
کمپرسورهای صنعتی فن و بلوئرهای بزرگ
سیستم‌های انتقال مواد ماشین‌آلات صنعتی سنگین
خطوط تولید صنایع فولاد
صنایع سیمان صنایع معدنی
صنایع نفت و گاز تجهیزات پالایشگاهی
سیستم‌های تهویه صنعتی بزرگ تابلوهای کنترل موتور با جریان بالااستفاده از 3RT1076 در تابلو MCC
یکی از کاربردهای مهم این کنتاکتور در Motor Control Center یا MCC است.
در تابلوهای MCC، تجهیزات کنترل موتور باید بتوانند جریان‌های بالا و شرایط کاری سخت صنعتی را تحمل کنند. 3RT1076 به دلیل ظرفیت 500A در AC-3 و طراحی S12، برای بخش‌هایی از چنین سیستم‌هایی که موتورهای توان بالا دارند، گزینه مناسبی محسوب می‌شود.
در یک مدار متداول کنترل موتور، کنتاکتور می‌تواند در کنار تجهیزات زیر قرار گیرد:
کلید حفاظتی → کنتاکتور → رله اضافه‌بار → موتور
البته کنتاکتور وظیفه حفاظت در برابر اتصال کوتاه یا اضافه‌بار را به‌تنهایی بر عهده ندارد و تجهیزات حفاظتی باید متناسب با موتور و طراحی تابلو انتخاب شوند.
عمر مکانیکی کنتاکتور 3RT1076
زیمنس برای کنتاکتور 3RT1076 عمر مکانیکی معمول حدود 10,000,000 سیکل را اعلام کرده است.
این مقدار نشان‌دهنده ظرفیت مکانیکی تجهیز برای تعداد عملیات قطع و وصل است؛ اما عمر الکتریکی به عواملی مانند نوع بار، جریان قطع و وصل، رده کاری، تعداد دفعات عملکرد و شرایط مدار وابسته است.
شرایط محیطی
3RT1076 برای محیط‌های صنعتی طراحی شده است. محدوده دمای کاری اعلام‌شده برای این مدل از حدود 25- تا 60+ درجه سانتی‌گراد است.
همچنین حداکثر ارتفاع نصب اعلام‌شده 2000 متر از سطح دریا است.
در پروژه‌هایی با دمای بالا، ارتفاع زیاد، تهویه نامناسب یا شرایط محیطی غیرعادی، باید ضرایب کاهش ظرفیت و الزامات نصب مطابق مستندات سازنده بررسی شود.
ابعاد کنتاکتور 3RT1076
3RT1076 در سایز S12 قرار دارد و به دلیل ظرفیت بالای جریان، ابعاد آن نسبت به کنتاکتورهای سایز کوچک S0 و S2 به‌مراتب بزرگ‌تر است.
در یکی از پیکربندی‌های رسمی این خانواده، ابعاد تجهیز حدود:
ارتفاع: 214 میلی‌متر عرض: 160 میلی‌متر
عمق: 225 میلی‌متر
اعلام شده است. نوع ترمینال و آرایش اتصالات می‌تواند بسته به نسخه کامل محصول متفاوت باشد.
مزایای کنتاکتور زیمنس 3RT1076
از مهم‌ترین مزایای این مدل می‌توان به موارد زیر اشاره کرد:
ظرفیت بالای جریان در AC-3
مناسب برای موتورهای توان بالا جریان AC-3 تا 500 آمپر
قابلیت استفاده در ولتاژهای صنعتی مختلف ساختار سه‌پل قدرت
سایز S12 مناسب برای تابلوهای MCC
قابلیت استفاده از کنتاکت‌های کمکی عمر مکانیکی بالا
طراحی مناسب برای کاربردهای صنعتی سنگین امکان انتخاب نسخه‌های مختلف بوبین و اتصالات
پشتیبانی از تجهیزات جانبی خانواده SIRIUS
نکات مهم هنگام خرید 3RT1076
در خرید این کنتاکتور، عبارت 3RT1076 به‌تنهایی برای سفارش دقیق کافی نیست.
حتماً باید کد کامل MLFB بررسی شود؛ زیرا پسوندهای مختلف می‌توانند مشخصات مهمی مانند:
ولتاژ بوبین
نوع ترمینال مدار قدرت نوع اتصال مدار فرمان
نوع سیستم تحریک* مشخصات کنتاکت کمکی
را تغییر دهند.
برای مثال، زیمنس مدل 3RT1076-6AP36 را با بوبین 220–240V AC و مدل 3RT1076-6AV36 را با بوبین 380–420V AC ارائه کرده است.
بنابراین برای جلوگیری از اشتباه در تأمین تجهیزات، پیشنهاد می‌شود کد کامل درج‌شده روی بدنه کنتاکتور یا پلاک فنی هنگام خرید بررسی شود.
جمع‌بندی

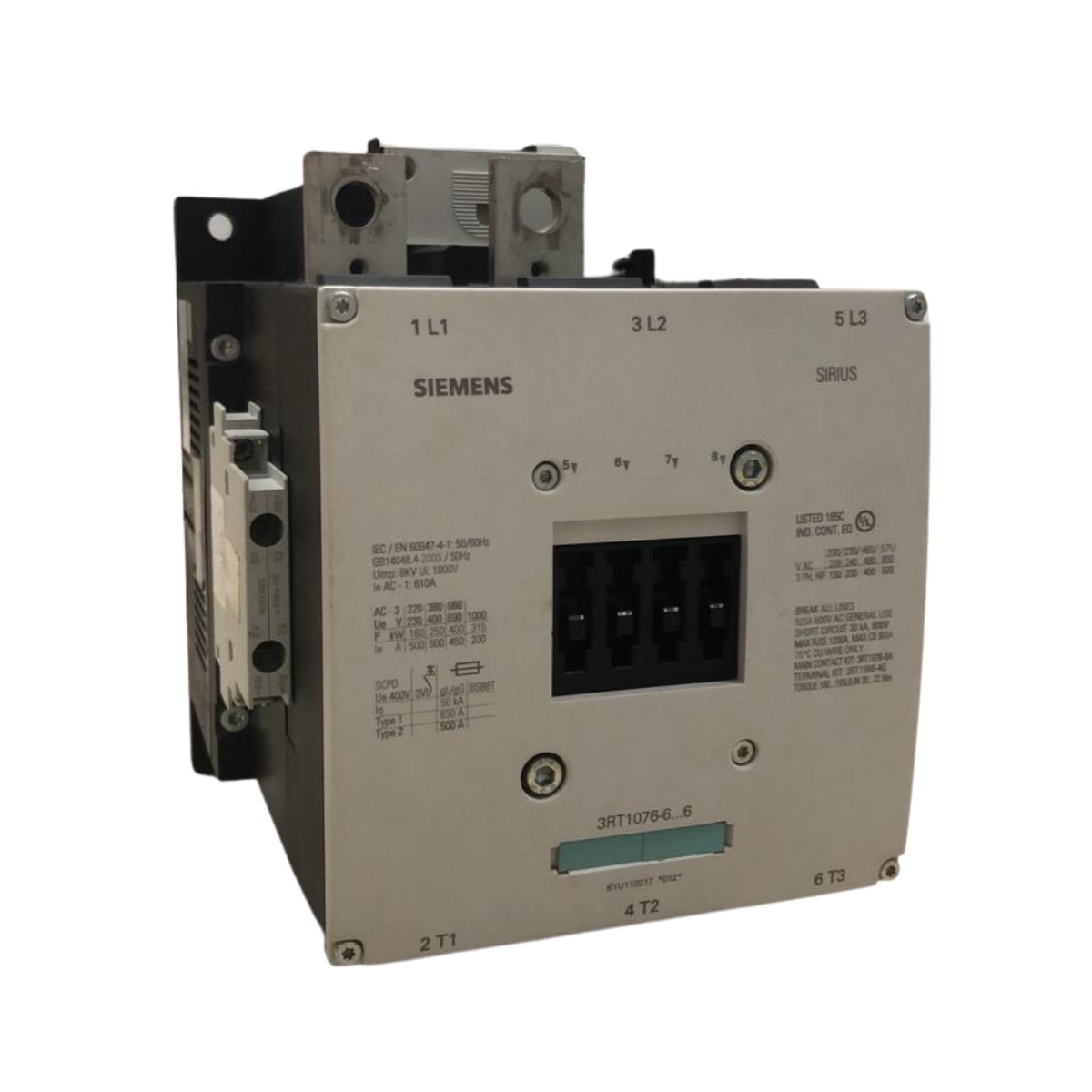

کنتاکتور Siemens 3RT1076 یک کنتاکتور قدرت سه‌پل از خانواده SIRIUS 3RT و سایز S12 است که برای کنترل موتورهای سه‌فاز و بارهای صنعتی پرقدرت طراحی شده است.
این مدل در رده AC-3 و AC-3e دارای جریان کاری 500 آمپر در ولتاژهای 400، 500 و 690 ولت است و در شبکه 400 ولت برای موتورهایی با توان تا حدود 200 کیلووات مورد استفاده قرار می‌گیرد. در ولتاژ 1000 ولت، جریان AC-3 آن 180 آمپر است
