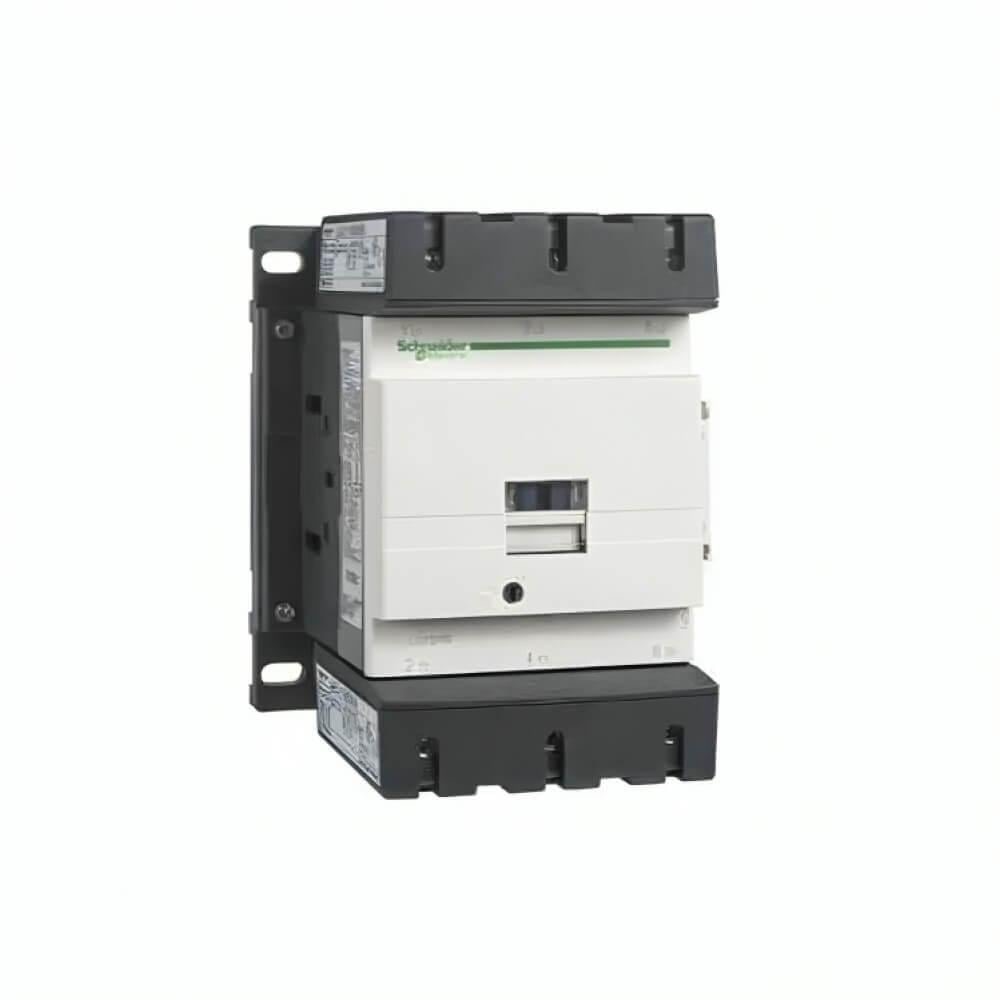

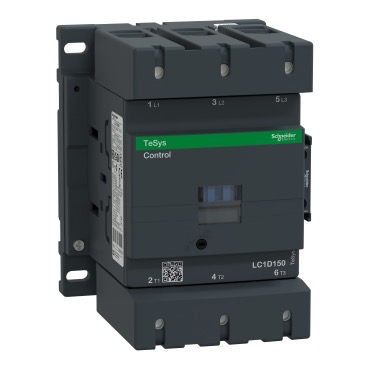

کنتاکتور اشنایدر LC1D150M7 از سری TeSys D یکی از کنتاکتورهای سه‌فاز اشنایدر الکتریک است که برای کنترل و قطع‌و‌وصل بارهای الکتریکی، به‌خصوص موتورهای سه‌فاز، در مدارهای صنعتی مورد استفاده قرار می‌گیرد. این مدل دارای 3 کنتاکت اصلی نرمال باز (3NO) بوده و جریان نامی آن در رده کاری AC-3 برابر با 150 آمپر است.

کنتاکتور Schneider LC1D150M7 به بوبین فرمان 220 ولت AC با فرکانس 50/60 هرتز مجهز شده و به دلیل ساختار صنعتی سری TeSys D، در مدارهای فرمان و قدرت تابلوهای برق، تجهیزات صنعتی، ماشین‌آلات و سیستم‌های کنترل موتور کاربرد دارد.

مشخصات فنی کنتاکتور LC1D150M7

* برند: Schneider Electric
* سری: TeSys D / TeSys Deca
* کد فنی: LC1D150M7
* نوع تجهیز: کنتاکتور قدرت
* تعداد پل: 3 پل
* نوع کنتاکت اصلی: 3NO
* جریان نامی در AC-3: 150A
* جریان حرارتی در هوای آزاد AC-1: 200A در دمای 60°C
* ولتاژ بوبین: 220V AC
* فرکانس بوبین: 50/60Hz
* رده کاری: AC-1، AC-3 و AC-4
* ولتاژ عملیاتی مدار قدرت: تا 1000V AC در محدوده فرکانسی مشخص‌شده توسط سازنده
* کنتاکت کمکی: 1NO + 1NC
* ولتاژ ضربه قابل تحمل: 8kV
* نوع ترمینال: ترمینال پیچی
* کاربرد اصلی: کنترل موتور و بارهای صنعتی

اطلاعات فوق بر اساس مشخصات فنی اعلام‌شده توسط Schneider Electric برای مدل LC1D150M7 تنظیم شده است.

توان موتور قابل کنترل با LC1D150M7

یکی از پارامترهای مهم هنگام انتخاب کنتاکتور، توان موتور در ولتاژ و رده کاری موردنظر است. کنتاکتور LC1D150M7 در رده AC-3 برای موتورهای سه‌فاز، بسته به ولتاژ شبکه، قابلیت کنترل توان‌های مختلفی را دارد.

برای نمونه، طبق اطلاعات فنی Schneider Electric:

* 40 کیلووات در ولتاژ 220 تا 230 ولت AC
* 75 کیلووات در ولتاژ 380 تا 400 ولت AC
* 80 کیلووات در ولتاژ 415 تا 440 ولت AC
* 90 کیلووات در ولتاژ 500 ولت AC
* 100 کیلووات در ولتاژ 660 تا 690 ولت AC

این مقادیر باید همواره با شرایط واقعی موتور، نوع بار، نحوه راه‌اندازی و استاندارد طراحی تابلو بررسی شوند و صرفاً نباید بر اساس توان موتور، کنتاکتور انتخاب شود.

کاربرد کنتاکتور Schneider LC1D150M7

LC1D150M7 برای کاربردهای مختلف صنعتی قابل استفاده است. مهم‌ترین موارد استفاده این کنتاکتور عبارت‌اند از:

* کنترل موتورهای سه‌فاز
* تابلوهای برق صنعتی
* مدارهای راه‌اندازی و کنترل موتور
* سیستم‌های اتوماسیون صنعتی
* ماشین‌آلات صنعتی
* تابلوهای کنترل پمپ و فن
* سیستم‌های تهویه و تأسیسات
* تجهیزات تولیدی و خطوط صنعتی
* کنترل بارهای الکتریکی با جریان بالا
* مدارهای کنتاکتوری و فرمان

این کنتاکتور در رده‌های کاری AC-1، AC-3 و AC-4 طبقه‌بندی شده است؛ بنابراین انتخاب آن باید بر اساس نوع بار و شرایط کاری واقعی انجام شود. (iportal2.schneider-electric.com)

بوبین کنتاکتور LC1D150M7

حرف و عدد M7 در انتهای کد LC1D150M7 نشان‌دهنده نسخه مربوط به 220 ولت AC، 50/60 هرتز است. نکته مهم این است که M7 به‌تنهایی نام یک بوبین مستقل و قابل استفاده برای تمام کنتاکتورهای اشنایدر نیست.

خود Schneider Electric اعلام کرده است که برای این مدل، بوبین مناسب با مرجع LX1D8M7 مورد استفاده قرار می‌گیرد و نباید صرفاً بر اساس پسوند M7 هر بوبینی را با LC1D150M7 جایگزین کرد.

تفاوت AC-1 و AC-3 در LC1D150M7

در هنگام خرید کنتاکتور 150 آمپر، توجه به رده کاری اهمیت زیادی دارد. در LC1D150M7 جریان 150 آمپر مربوط به رده AC-3 است، در حالی که جریان اعلام‌شده برای AC-1 تا 200 آمپر است.

به همین دلیل نمی‌توان گفت این کنتاکتور در تمام شرایط و برای تمام بارها صرفاً یک کنتاکتور «200 آمپر» است. برای کنترل موتور، معمولاً رده AC-3 و شرایط واقعی راه‌اندازی موتور معیار مهم‌تری برای انتخاب کنتاکتور خواهد بود.

کنتاکت‌های کمکی

کنتاکتور LC1D150M7 به‌صورت استاندارد دارای یک کنتاکت کمکی NO و یک کنتاکت کمکی NC است. این کنتاکت‌ها می‌توانند در مدارهای فرمان، خودنگهدار، اینترلاک، اعلام وضعیت کنتاکتور و سایر بخش‌های مدار کنترل مورد استفاده قرار گیرند.

چرا LC1D150M7 در تابلوهای صنعتی استفاده می‌شود؟

در بسیاری از تابلوهای برق صنعتی، کنتاکتور وظیفه دارد جریان مدار قدرت را بر اساس فرمان مدار کنترل قطع و وصل کند. در این مدل، با اعمال ولتاژ مناسب به بوبین، کنتاکت‌های اصلی تغییر وضعیت داده و امکان تغذیه بار فراهم می‌شود.

ترکیب ظرفیت جریان بالا، ساختار سه‌پل، بوبین 220 ولت AC و وجود کنتاکت‌های کمکی، LC1D150M7 را برای طیف وسیعی از مدارهای کنترل موتور و بارهای صنعتی
مناسب می‌کند.

نکات مهم هنگام خرید کنتاکتور اشنایدر LC1D150M7

هنگام خرید کنتاکتور Schneider LC1D150M7 بهتر است علاوه بر جریان نامی، موارد زیر نیز بررسی شود:

1. ولتاژ بوبین باید با ولتاژ مدار فرمان مطابقت داشته باشد.
2. برای موتور، رده کاری AC-3 و جریان واقعی موتور بررسی شود.
3. توان موتور و ولتاژ شبکه با اطلاعات فنی کنتاکتور تطبیق داده شود.
4. اصالت کالا و مشخصات درج‌شده روی بدنه بررسی شود.
5. در صورت نیاز به تعویض بوبین، از قطعه سازگار با همین فریم کنتاکتور استفاده شود.

وضعیت تأمین و جایگزین مدل LC1D150M7

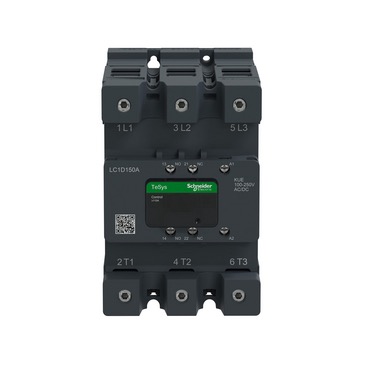

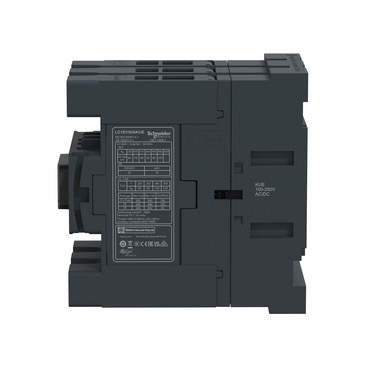

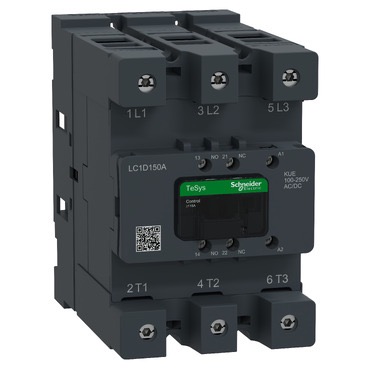

طبق اطلاعات فعلی Schneider Electric، مدل LC1D150M7 در حال خروج از سبد تجاری برخی بازارها قرار گرفته است و برای آن مدل جایگزین از سری جدید TeSys Deca Advanced معرفی شده است. بنابراین هنگام خرید این کد، به‌خصوص برای پروژه‌های صنعتی، بهتر است وضعیت موجودی و امکان تأمین قطعه در آینده نیز بررسی شود. Schneider Electric برای این مدل، LC1D150AKUE را به‌عنوان جایگزین معرفی کرده است.

جمع‌بندی

کنتاکتور اشنایدر LC1D150M7 یک کنتاکتور سه‌فاز از خانواده TeSys D با ظرفیت 150 آمپر در رده AC-3 و بوبین 220 ولت AC، 50/60 هرتز است. این محصول برای کنترل موتورهای سه‌فاز و کاربردهای مختلف صنعتی طراحی شده و دارای 3 کنتاکت اصلی NO و یک کنتاکت کمکی NO به همراه یک کنتاکت کمکی NC است.

برای انتخاب صحیح LC1D150M7، علاوه بر عدد 150 آمپر، باید نوع بار، رده کاری، توان موتور، ولتاژ شبکه و شرایط راه‌اندازی نیز در نظر گرفته شود.
