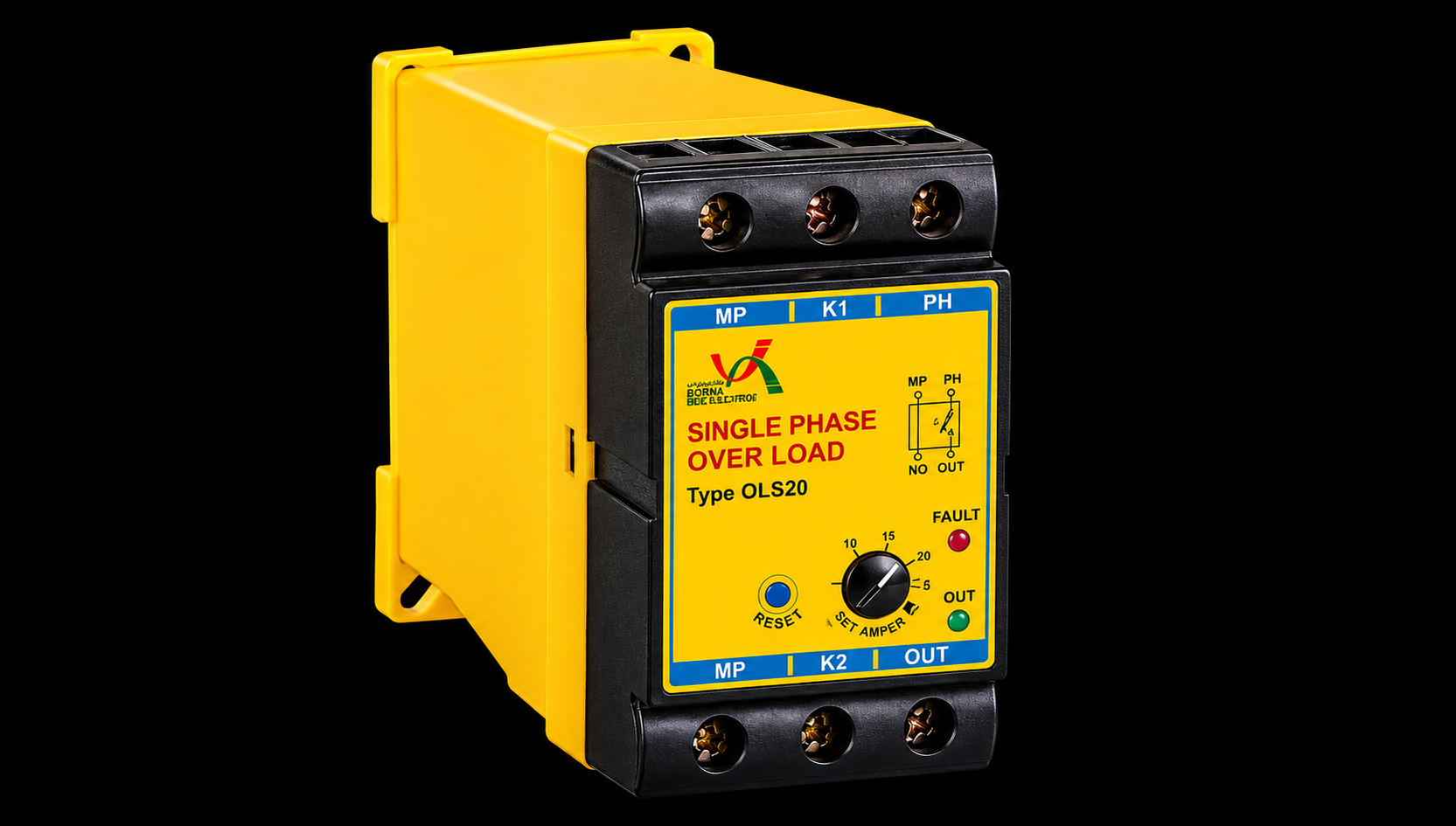

کنترل بار تکفاز OLS برنا الکترونیک یک تجهیز حفاظتی برای پایش جریان مصرف‌کننده‌های تکفاز است که در مدارهای برق خانگی، تجاری و صنعتی سبک کاربرد دارد. این دستگاه با بررسی جریان عبوری از مدار، می‌تواند در صورت افزایش جریان بیش از حد تنظیم‌شده، فرمان قطع مدار را صادر کند و از ادامه کار مصرف‌کننده در شرایط اضافه‌بار جلوگیری نماید.
مدل OLS با رنج جریانی ۵ تا ۲۰ آمپر برای کاربردهایی طراحی شده است که جریان مصرف‌کننده در محدوده قابل تنظیم دستگاه قرار دارد. استفاده از کنترل بار مناسب می‌تواند به افزایش ایمنی مدار و کاهش احتمال آسیب ناشی از اضافه‌بار کمک کند؛ البته انتخاب صحیح رنج و تنظیم دقیق دستگاه اهمیت زیادی دارد.
این متن با نگارش اختصاصی برای معرفی محصول در سایت تهیه شده است. برای درج مشخصات عددی دقیق مانند زمان تأخیر، ظرفیت کنتاکت خروجی و ولتاژ تغذیه، لازم است اطلاعات کاتالوگ یا برچسب مدل OLS بررسی شود.
تنظیم جریان قطع در محدوده ۵ تا ۲۰ آمپر با ولوم AMPERS
تشخیص اضافه‌جریان مصرف‌کننده تکفاز
دارای چراغ نشانگر OUT برای نمایش وضعیت خروجی
دارای چراغ FAULT برای اعلام اضافه‌جریان
امکان انتخاب عملکرد قفل‌شونده یا اتوماتیک
دارای تأخیر قطع پس از بروز اضافه‌جریان
دارای زمان وصل مجدد پس از رفع خطا
مناسب برای حفاظت جریانی مصرف‌کننده‌های تکفاز تا توان اعلام‌شده ۴ کیلووات
|
مشخصه |
توضیحات |
|---|---|
|
برند هربسته |
برنا الکترونیک 20 |
|
مدل |
OLS / OLS20 |
|
نوع دستگاه |
کنترل بار تکفاز |
|
نوع عملکرد |
آنالوگ |
|
محدوده تنظیم جریان |
۵ تا ۲۰ آمپر AC |
|
ولتاژ تغذیه |
۲۲۰ ولت AC با تلرانس ±۱۵٪ |
|
فرکانس شبکه |
۵۰ هرتز با تلرانس ±۵٪ |
|
تأخیر قطع پس از اضافه‌جریان |
حدود ۱۰ ثانیه |
|
تأخیر وصل پس از رفع خطا |
حدود ۵۰ ثانیه در حالت اتوماتیک |
|
توان مصرفی داخلی |
حدود ۳ وات |
|
جریان خروجی |
۲۰ آمپر، ۲۲۰ ولت AC |
|
درجه حفاظت |
IP20 |
|
دمای کاری |
۲۰- تا ۶۰+ درجه سانتی‌گراد |
|
رطوبت کاری |
۱۵ تا ۸۵ درصد |
|
نوع نصب |
ریل DIN |
|
نشانگرها |
FAULT و OUT |
|
عملکرد ریست |
دستی یا اتوماتیک، بسته به سیم‌بندی و تنظیم |
مشخصات فوق بر اساس اطلاعات فنی منتشرشده برای مدل OLS برنا الکترونیک گردآوری شده‌اند.
پس از اتصال برق شبکه، دستگاه شروع به کار می‌کند و در شرایط عادی، چراغ OUT روشن شده و رله داخلی وصل می‌شود. اگر جریان مصرف‌کننده از مقدار تعیین‌شده با ولوم AMPERS بیشتر شود، چراغ FAULT روشن خواهد شد.
چنانچه اضافه‌جریان حدود ۱۰ ثانیه ادامه پیدا کند، خروجی دستگاه قطع می‌شود. اگر جریان راه‌اندازی موتور در همین مدت به محدوده مجاز برگردد، دستگاه می‌تواند بدون قطع خروجی از مرحله راه‌اندازی عبور کند.
در حالت قفل‌شونده، پس از رفع خطا ممکن است نیاز به فشردن دکمه RESET باشد. در حالت اتوماتیک، با توجه به سیم‌بندی و تنظیم دستگاه، پس از رفع خطا و سپری شدن زمان تأخیر، امکان وصل مجدد فراهم می‌شود.
کنترل بار OLS در مدارهایی استفاده می‌شود که افزایش جریان می‌تواند نشان‌دهنده اضافه‌بار، گیرپاژ یا اختلال در عملکرد مصرف‌کننده باشد. از کاربردهای قابل بررسی آن می‌توان به موارد زیر اشاره کرد:
الکتروپمپ‌های تکفاز
موتورهای تکفاز
تجهیزات کارگاهی و صنعتی سبک
تابلوهای برق تکفاز
برخی دستگاه‌های دارای بار موتوری
مصرف‌کننده‌های تکفاز با جریان کاری متناسب با بازه ۵ تا ۲۰ آمپر
مناسب بودن دستگاه برای هر مصرف‌کننده باید با توجه به جریان نامی، جریان راه‌اندازی و دستورالعمل سازنده بررسی شود.
پیش از نصب، جریان نامی مصرف‌کننده را بررسی و مقدار قطع را متناسب با آن تنظیم کنید.
جریان راه‌اندازی موتور را در نظر بگیرید تا تنظیم نامناسب باعث قطع ناخواسته نشود.
سیم‌بندی ترمینال‌های ورودی و خروجی باید مطابق نقشه سازنده انجام شود.
در صورت استفاده از ریست اتوماتیک، بررسی کنید وصل مجدد خودکار برای دستگاه موردنظر ایمن باشد.
برای حفاظت اتصال کوتاه، از کلید حفاظتی مناسب استفاده کنید؛ کنترل بار جایگزین کلید مینیاتوری یا سایر حفاظت‌های ضروری نیست.
نصب و راه‌اندازی باید توسط برق‌کار متخصص انجام شود.
این دستگاه برای پایش جریان مصرف‌کننده‌های تکفاز و قطع خروجی در صورت تداوم اضافه‌جریان استفاده می‌شود.
محدوده تنظیم جریان این مدل از ۵ تا ۲۰ آمپر AC اعلام شده است.
برای پمپ تکفاز با جریان متناسب با بازه دستگاه می‌توان آن را به‌عنوان بخشی از مدار کنترل جریان بررسی کرد. انتخاب نهایی به مشخصات موتور و شرایط راه‌اندازی بستگی دارد.
در حالت قفل‌شونده، پس از رفع خطا ممکن است لازم باشد دستگاه با دکمه RESET دوباره راه‌اندازی شود. در حالت اتوماتیک، پس از رفع خطا و گذشت زمان تنظیم‌شده، امکان وصل مجدد وجود دارد.
کنترل بار تکفاز OLS برنا الکترونیک یک رله حفاظتی آنالوگ با قابلیت تنظیم جریان در بازه ۵ تا ۲۰ آمپر است. این دستگاه با پایش جریان مصرف‌کننده و قطع خروجی در صورت تداوم اضافه‌جریان، برای استفاده در مدارهای تکفاز و تجهیزات موتوری سبک قابل بررسی است.
وجود تنظیم جریان، چراغ‌های نشانگر خطا و خروجی، تأخیر قطع و امکان انتخاب عملکرد دستی یا اتوماتیک، آن را به گزینه‌ای برای طراحی مدارهای کنترل و حفاظت جریان تبدیل می‌کند.
