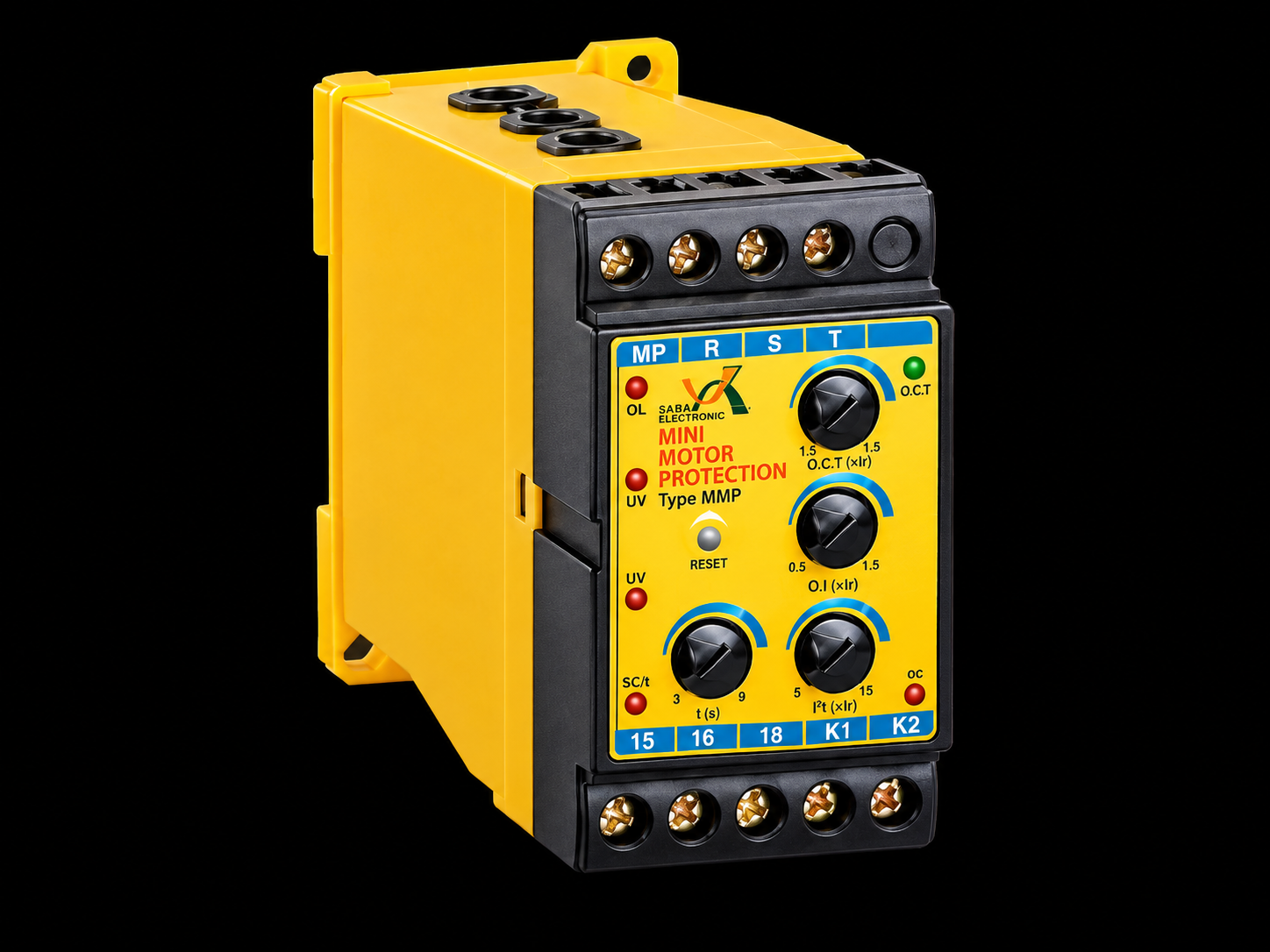

کنترل فاز و بار آنالوگ MMP برنا الکترونیک یکی از تجهیزات کنترلی مورد استفاده در تابلوهای برق و سیستم‌های راه‌اندازی موتورهای الکتریکی است. این دستگاه برای پایش وضعیت فازها و کنترل بار الکتریکی به کار می‌رود و با توجه به رنج جریان مورد نیاز، در مدل‌های ۵، ۱۶، ۳۰ و ۶۰ آمپر قابل انتخاب است.
کنترل فاز و بار MMP می‌تواند در مدارهایی استفاده شود که حفاظت و کنترل مناسب موتور یا مصرف‌کننده اهمیت دارد. انتخاب رنج متناسب با جریان کاری تجهیزات و بررسی مشخصات دقیق هر مدل، نقش مهمی در عملکرد صحیح سیستم دارد.
این متن با نگارش اختصاصی برای معرفی محصول در سایت تهیه شده است. جزئیات عددی مانند محدوده دقیق تنظیم جریان، آستانه‌های قطع و وصل، زمان تأخیر و نحوه سیم‌بندی باید بر اساس کاتالوگ یا برچسب همان مدل درج شود.
این دستگاه دو وظیفه حفاظتی را در یک مجموعه انجام می‌دهد: پایش وضعیت ولتاژ سه‌فاز و کنترل جریان مصرف‌کننده. در بخش ولتاژی، خطاهای مهم شبکه شناسایی می‌شوند و در بخش جریانی، امکان تنظیم جریان و زمان واکنش به اضافه‌جریان وجود دارد.
کنترل فاز و بار آنالوگ MMP برای تشخیص موارد زیر طراحی شده است:
جابه‌جایی توالی فازها
قطع شدن یکی از فازها
افزایش ولتاژ شبکه
کاهش ولتاژ شبکه
عدم تقارن ولتاژ بین فازها
فرمان قطع سریع هنگام بروز خطای ولتاژی
با تشخیص وضعیت غیرمجاز، دستگاه می‌تواند از طریق خروجی رله، فرمان قطع مدار فرمان را صادر کند؛ معمولاً این فرمان برای کنترل بوبین کنتاکتور به کار می‌رود.
بخش کنترل بار دستگاه امکان تنظیم جریان موردنظر و زمان قطع در صورت اضافه‌جریان را فراهم می‌کند. این عملکرد می‌تواند در بسیاری از کاربردها نقش حفاظتی مشابه بی‌متال داشته باشد؛ با این حال، هماهنگی آن با کنتاکتور و حفاظت اتصال کوتاه باید در طراحی مدار بررسی شود.
از قابلیت‌های اعلام‌شده برای مدل MMP می‌توان به موارد زیر اشاره کرد:
تنظیم جریان متناسب با مصرف‌کننده
تنظیم زمان قطع در هنگام اضافه‌جریان
امکان انتخاب عملکرد قفل‌شونده یا اتوماتیک
تنظیم زمان وصل مجدد پس از رفع خطا
نمایش وضعیت خروجی و برخی خطاها از طریق چراغ‌های نشانگر
کنترل فاز و بار آنالوگ MMP در چهار رنج جریانی عرضه می‌شود. بازه‌های زیر مربوط به اطلاعات منتشرشده برای این مدل است؛ هنگام خرید، رنج دقیق درج‌شده روی دستگاه را با جریان نامی موتور تطبیق دهید.
|
رنج اسمی مدل |
بازه جریان عبوری اعلام‌شده |
|---|---|
|
۵ آمپر |
۱ تا ۵ آمپر |
|
۱۶ آمپر |
۴ تا ۱۶ آمپر |
|
۳۰ آمپر |
۱۲ تا ۳۰ آمپر |
|
۶۰ آمپر |
۲۴ تا ۶۰ آمپر |
نکته انتخاب: رنج دستگاه را صرفاً بر اساس توان درج‌شده روی موتور انتخاب نکنید. جریان نامی پلاک موتور، جریان راه‌اندازی، شرایط کاری و نحوه عبور جریان از دستگاه باید بررسی شوند.
|
مشخصه |
توضیحات |
|---|---|
|
برند هربسته |
برنا الکترونیک 20 |
|
مدل |
MMP |
|
نوع دستگاه |
کنترل فاز و کنترل بار آنالوگ |
|
نوع شبکه |
سه‌فاز |
|
رنج‌های جریان |
۵، ۱۶، ۳۰ و ۶۰ آمپر |
|
ولتاژ تغذیه |
۳۸۰ ولت AC با تلرانس اعلام‌شده ±۱۵٪ |
|
فرکانس شبکه |
۵۰ هرتز با تلرانس ±۵٪ |
|
تنظیم عدم تقارن فازها |
۵ تا ۲۰ درصد |
|
تأخیر وصل |
۰٫۵ تا ۴۰ ثانیه |
|
تأخیر قطع |
۱ تا ۲۰ ثانیه |
|
تلفات داخلی |
۳ وات |
|
درجه حفاظت |
IP20 |
|
دمای کاری |
۲۰- تا ۶۰+ درجه سانتی‌گراد |
|
رطوبت کاری |
۱۵ تا ۸۵ درصد |
|
نوع نصب |
ریل DIN |
|
کلاس عایقی |
کلاس II |
این محصول می‌تواند در مدارهای سه‌فاز و تابلوهای برق صنعتی که به پایش فاز و کنترل جریان نیاز دارند، مورد استفاده قرار گیرد؛ از جمله:
تابلوهای راه‌اندازی الکتروموتورهای سه‌فاز
سیستم‌های پمپاژ و موتورخانه‌ها
تجهیزات کارگاهی و ماشین‌آلات صنعتی
مدارهای دارای کنتاکتور و موتور
سامانه‌هایی که احتمال اختلال فاز یا اضافه‌جریان در آن‌ها وجود دارد
کاربرد نهایی و رنج مناسب باید با توجه به مشخصات موتور، مدار فرمان و دستورالعمل سازنده تعیین شود.
نصب دستگاه و سیم‌بندی آن باید مطابق نقشه و دستورالعمل مدل MMP انجام شود.
برای موتور، مقدار جریان تنظیمی را با جریان نامی پلاک و شرایط واقعی بار هماهنگ کنید.
زمان قطع را طوری تنظیم کنید که از قطع ناخواسته هنگام راه‌اندازی جلوگیری شود، اما حفاظت در برابر اضافه‌جریان نیز بی‌اثر نشود.
زمان وصل مجدد را متناسب با نوع مصرف‌کننده و نیاز سیستم تنظیم کنید.
خروجی رله را با مدار فرمان و مشخصات بوبین کنتاکتور هماهنگ کنید.
برای حفاظت اتصال کوتاه، از تجهیزات حفاظتی مناسب و هماهنگ با مدار استفاده کنید؛ کنترل فاز و بار به‌تنهایی جایگزین تمام حفاظت‌های تابلو نیست.
کنترل فاز معمولی عمدتاً وضعیت ولتاژ و توالی فاز را بررسی می‌کند؛ اما مدل MMP علاوه بر پایش فازها، قابلیت تنظیم و کنترل جریان مصرف‌کننده را نیز دارد.
این دستگاه دارای عملکرد کنترل جریان و قابلیت‌هایی مشابه حفاظت اضافه‌بار بی‌متال است؛ با این حال، جایگزینی باید بر اساس نقشه مدار، مشخصات خروجی، جریان موتور و هماهنگی حفاظتی انجام شود.
برای انتخاب صحیح، جریان نامی روی پلاک موتور را بررسی کنید و مطمئن شوید در بازه قابل تنظیم مدل انتخابی قرار می‌گیرد. جریان راه‌اندازی و شرایط بار نیز باید در تنظیمات لحاظ شوند.
برای مدل MMP عملکرد قفل‌شونده و اتوماتیک و نیز تنظیم زمان وصل پس از رفع خطا ذکر شده است. حالت مورد استفاده باید متناسب با شرایط بهره‌برداری و الزامات ایمنی انتخاب شود.
کنترل فاز و بار آنالوگ MMP برنا الکترونیک راهکاری برای پایش اختلالات متداول شبکه سه‌فاز و کنترل جریان مصرف‌کننده در یک دستگاه است. وجود رنج‌های ۵، ۱۶، ۳۰ و ۶۰ آمپر امکان انتخاب متناسب با جریان مدار را فراهم می‌کند. تنظیم جریان، زمان قطع، زمان وصل و عدم تقارن فازها از قابلیت‌های مهم این محصول هستند.
برای انتخاب مدل مناسب، جریان نامی موتور، شرایط راه‌اندازی و نقشه مدار فرمان را بررسی کنید.
