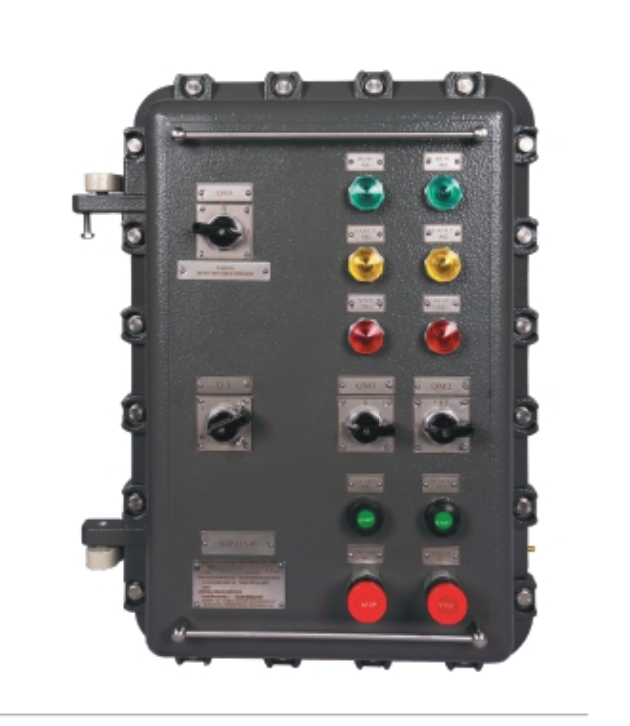

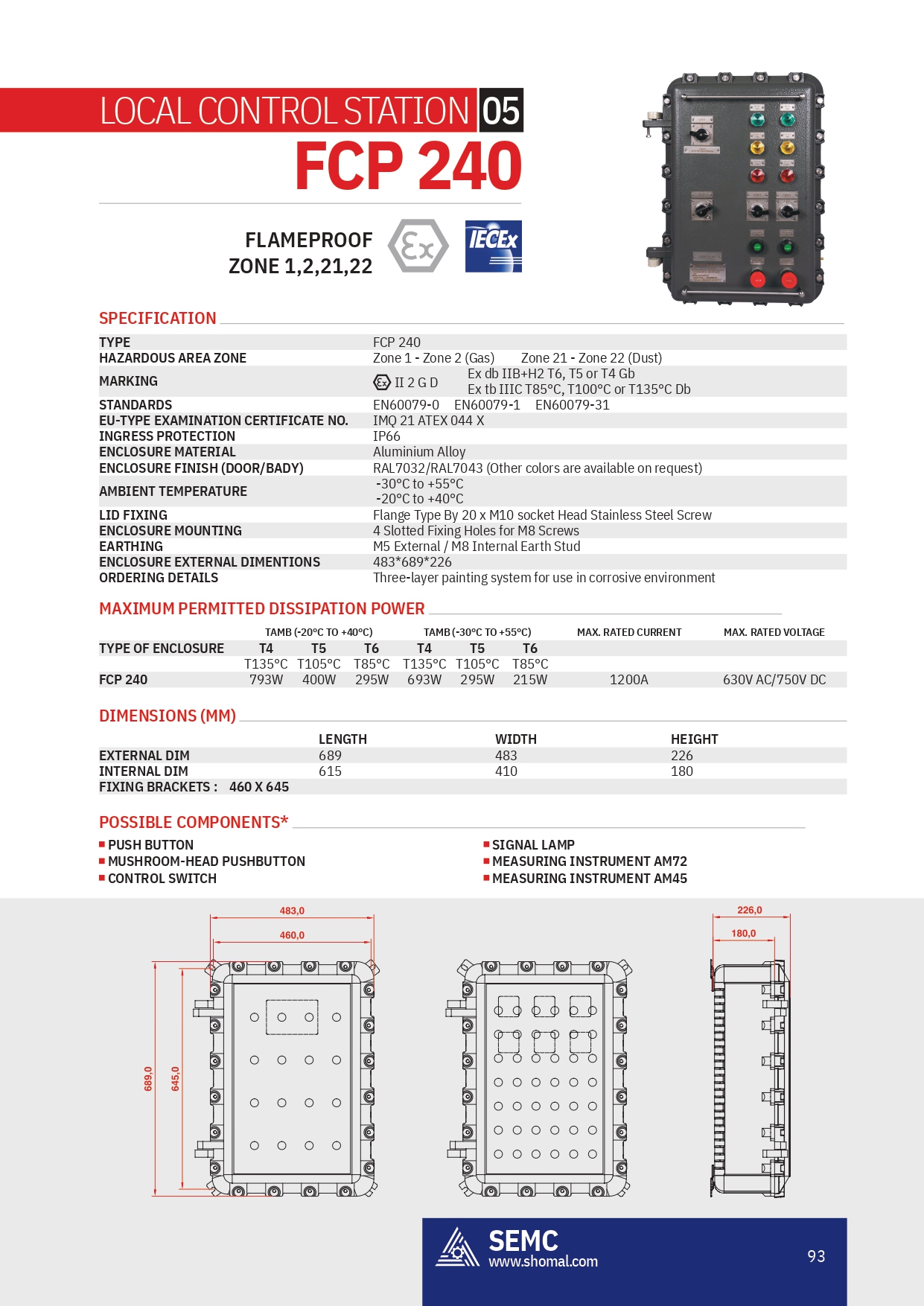

This product is a full range of control panel with different box size with installed signal lamps with model CS.*.*.*.*, push button with model CP.*.*.*.*, stay put push button with model CSP.*.*.*.*, small rotary with model CSR.*.*.*.*, big rotary with model CBR.*.*.*.*, small window or framed window with model CSW and large window or framed window with model CLW, according to the manufacturer technical file description and drawings.
This product could be used for installation/housing of other electrical equipment for low voltage application switchgears, within its allowed electrical rating and power dissipation limits. These components are totally housed inside control panel.
The enclosure can be drilled according the schedule drawing of the manufacturer.
Body and cover made of Aluminum alloy the bolts and nuts and screws are in stainless steel.

کنترل پنل‌های ضدانفجار (Explosion-Proof Control Panels) تجهیزاتی حیاتی در محیط‌های پرخطر (Hazardous Areas) هستند. اشتباه در انتخاب یا طراحی این پنل‌ها می‌تواند منجر به فجایع جبران‌ناپذیر شود.
در ادامه، پاسخ شما را در دو بخش *«عملکرد و مکان‌ها» و «نکات کلیدی در سفارش و نقشه‌های مونتاژ» دسته‌بندی کرده‌ام:

—

### بخش اول: عملکرد، قابلیت‌ها و مکان‌های مورد نیاز

#### ۱. عملکرد اصلی (Core Function)
هدف اصلی این پنل‌ها، جلوگیری از ورود هرگونه منبع اشتعال (جرقه الکتریکی، حرارت ناشی از قطعات، یا جرقه مکانیکی) به اتمسفر اطراف و در مقابل، جلوگیری از ورود گازها، بخارات یا گرد و غبار قابل اشتعال به داخل محفظه پنل است.

#### ۲. قابلیت‌های فنی (Key Capabilities)
یک پنل ضدانفجار استاندارد باید قابلیت‌های زیر را دارا باشد:
– حفظ فشار (Containment): در صورت وقوع انفجار در داخل پنل، بدنه باید بتواند فشار ناشی از آن را تحمل کرده و انرژی انفجار را به سمت نقاط ایمن هدایت کند (بدون اینکه بدنه پاره شود).
– درزبندی عالی (Sealing): استفاده از واشرهای مخصوص (Gaskets) برای جلوگیری از نفوذ گاز.
– مدیریت حرارت (Thermal Management): سیستم‌های خنک‌کننده باید به گونه‌ای باشند که هیچ جرقه یا حرارتی به محیط خارج منتقل نکنند.
– استانداردسازی: مطابقت با استانداردهایی مثل ATEX (اروپا)، IECEx (بین‌المللی) یا UL (آمریکا).

#### ۳. مکان‌های مورد نیاز (Target Locations)
این پنل‌ها در صنایعی که “مناطق خطرناک” (Class/Division یا Zone) وجود دارد نصب می‌شوند:
– صنایع نفت، گاز و پتروشیمی: ایستگاه‌های پمپاژ، سکوهای دریایی و واحدهای فرآیندی.
– صنایع شیمیایی: محل‌هایی که بخارات مواد شیمیایی فرار وجود دارد.
– صنایع پودر و غلات: جایی که گرد و غبار مواد (Combustible Dust) در هوا معلق است.
– ایستگاه‌های سوخت‌رسانی و صنایع رنگ و پوشش.

—

### بخش دوم: نکات حیاتی هنگام سفارش و بررسی نقشه‌های مونتاژ

برای اینکه کیفیت مطلوب در محصول نهایی حاصل شود، هنگام سفارش و بررسی نقشه‌های مونتاژ (Assembly Drawings) باید به این نکات دقت کنید:

#### ۱. تعیین دقیق کلاس و منطقه (Zoning)
در نقشه و سفارش، حتماً باید مشخص شده باشد که پنل در کدام منطقه نصب می‌شود:
– Zone 0 / Class I Div 1: خطر همیشه وجود دارد (بیشترین سطح ایمنی).
– Zone 1 / Class I Div 1: خطر در شرایط عادی احتمال دارد.
– Zone 2 / Class I Div 2:* خطر فقط در شرایط غیرعادی (نشتی) وجود دارد.- اشتباه در تعیین Zone باعث می‌شود یا هزینه بیهوده پرداخت کنید یا (بدتر از آن) پنل در برابر خطر مقاوم نباشد.
#### ۲. بررسی جزئیات بدنه و درگاه‌ها (Enclosure & Entries)- *جنس بدنه:* در نقشه‌ها بررسی کنید که جنس بدنه (آلومینیوم آنودایز شده، استیل ضد زنگ یا فولاد) با محیط شیمیایی محل سازگار باشد.
– *ورودی کابل‌ها (Cable Glands): این یکی از رایج‌ترین نقاط شکست است. در نقشه مونتاژ باید دقیقاً مشخص شده باشد که کابل‌ها از چه نوع “گلند ضدانفجار” و با چه سایزی عبور می‌کنند. کابل‌های معمولی نباید مستقیم وارد پنل شوند.

#### ۳. مدیریت سیم‌کشی و جداسازی (Internal Layout)
– جداسازی جریان‌های مختلف: در نقشه‌های مونتاژ، مسیر کابل‌های توان (Power) باید از کابل‌های سیگنال (Signal) جدا باشد تا نویز ایجاد نشود.
– اتصالات (Terminations): بررسی کنید که در نقشه، نوع ترمینال‌ها و نحوه بستن آن‌ها برای جلوگیری از شل شدن در اثر لرزش (Vibration) لحاظ شده باشد.

#### ۴. سیستم اتصال به زمین (Earthing & Bonding)
در محیط‌های ضدانفجار، “الکتریسیته ساکن” قاتل است.
– مطمئن شوید در نقشه مونتاژ، مسیر اتصال بدنه پنل به سیستم زمین (Grounding) به وضوح مشخص شده است. تمام قطعات فلزی باید دارای اتصال الکتریکی یکپارچه باشند.

#### ۵. درجه حفاظت محیطی (IP Rating)
علاوه بر ضدانفجار بودن، پنل باید در برابر نفوذ آب و گرد و غبار هم مقاوم باشد.
– در سفارش، میزان IP (مثلاً IP65 یا IP66) را بر اساس شرایط جوی محل (باران، رطوبت، گرد و غبار شدید) مشخص کنید.

#### ۶. مستندات و گواهینامه‌ها (Certification)
در هنگام سفارش، تأکید کنید که تمام اجزای داخلی (مثل رله‌ها، سوئیچ‌ها و نمایشگرها) نیز باید مناسب برای نصب در محیط‌های خطرناک باشند. وجود بدنه ضدانفجار بدون داشتن قطعات داخلی ایمن، هیچ ارزشی ندارد.

خلاصه چک‌لیست برای شما:
1. Zone درست انتخاب شده؟
2. Material با محیط سازگار است؟
3. Cable Glands در نقشه ذکر شده‌اند؟
