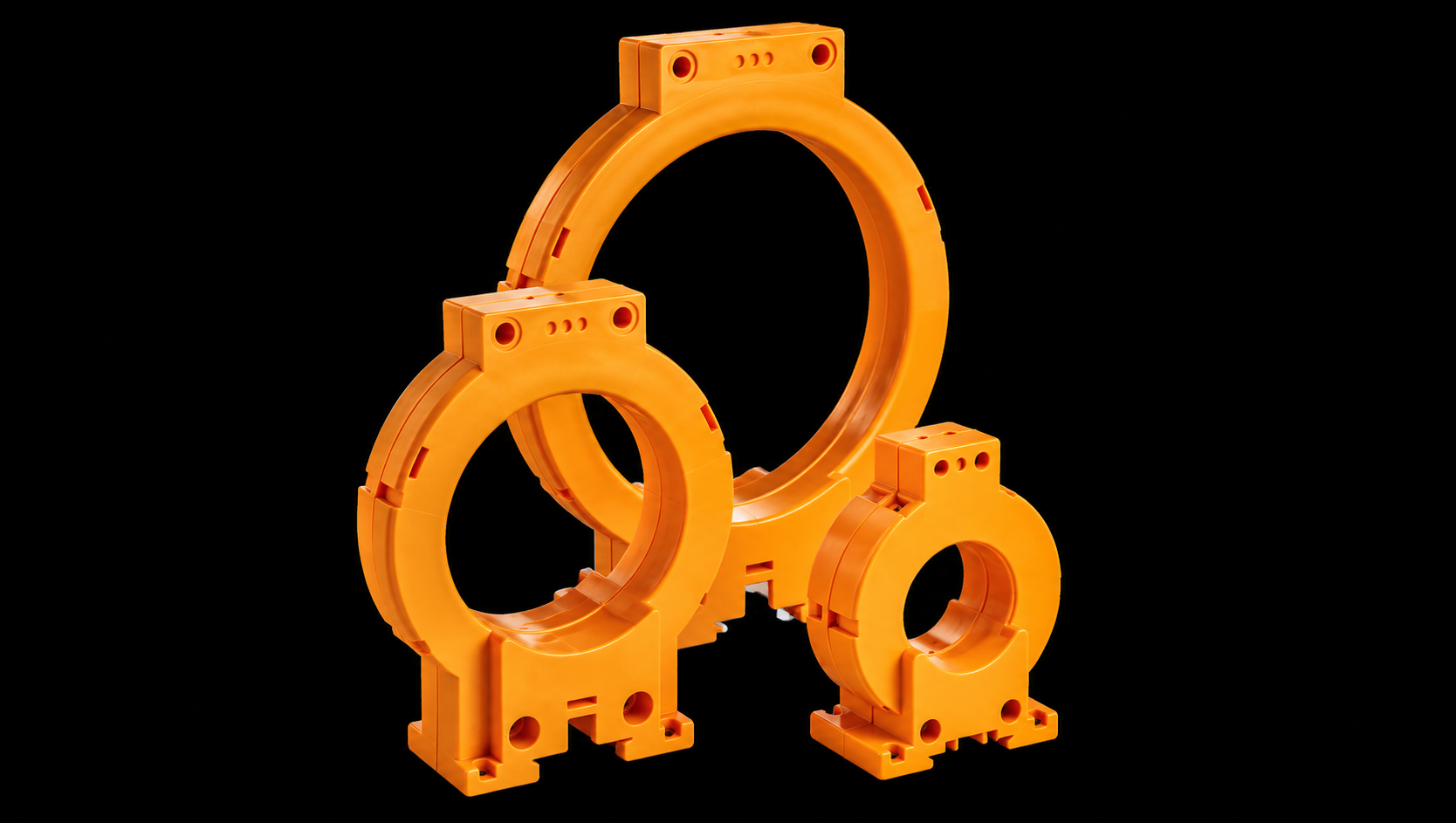

CT کوربالانس مدل CBCT/04 برنا الکترونیک یک ترانس جریان مخصوص تشخیص جریان نشتی، ارت فالت و خطای اتصال به زمین در مدارهای الکتریکی است. این تجهیز با ساختار حلقوی خود، هادی‌های مدار تحت حفاظت را از داخل هسته عبور داده و بر اساس جمع برداری جریان‌های عبوری، وجود جریان باقی‌مانده یا نشتی به زمین را تشخیص می‌دهد.
مدل CBCT/04 با قطر 4 سانتیمتر برای استفاده در سیستم‌های حفاظتی و کنترلی طراحی شده و می‌تواند در کنار رله‌های ارت فالت مانند EFR برنا الکترونیک مورد استفاده قرار گیرد. در حالت عادی، زمانی که جریان‌های عبوری متعادل باشند، خروجی CT تقریباً صفر است؛ اما در صورت ایجاد نشتی به زمین، عدم تعادل جریان ایجاد شده و CBCT سیگنالی متناسب با جریان نشتی تولید می‌کند.
CBCT مخفف Core Balance Current Transformer و به معنی ترانس جریان کوربالانس است. این تجهیز برخلاف CTهای معمولی که برای اندازه‌گیری جریان یک هادی استفاده می‌شوند، برای تشخیص جریان باقی‌مانده یا جریان خطای زمین به کار می‌رود.
در یک مدار سه‌فاز، هادی‌های فاز و در مدارهای مربوطه هادی نول نیز از داخل هسته CBCT عبور می‌کنند. در شرایط عادی، مجموع برداری جریان‌های عبوری تقریباً صفر است و شار خالص قابل توجهی در هسته ایجاد نمی‌شود. اگر بخشی از جریان به دلیل نقص عایقی یا اتصال ناخواسته از مسیر زمین عبور کند، تعادل جریان از بین می‌رود و CBCT این جریان باقی‌مانده را تشخیص می‌دهد.
به همین دلیل، CBCT را می‌توان یکی از اجزای مهم در سیستم‌های Earth Fault Protection و Earth Leakage Protection دانست.
عملکرد این تجهیز بر پایه اندازه‌گیری عدم تعادل جریان است.
در یک سیستم سه‌فاز سالم، جریان‌های عبوری از هسته کوربالانس از نظر برداری یکدیگر را خنثی می‌کنند. در این شرایط، سیگنال خروجی CBCT بسیار ناچیز است.
اما اگر در مدار خطای عایقی یا اتصال فاز به زمین اتفاق بیفتد، بخشی از جریان از مسیر زمین عبور می‌کند. در نتیجه مجموع برداری جریان‌های عبوری از CBCT دیگر صفر نخواهد بود. این اختلاف باعث ایجاد شار مغناطیسی در هسته و تولید سیگنال در خروجی CT می‌شود. این سیگنال می‌تواند به ورودی رله ارت فالت منتقل شده و برای اعلام خطا یا صدور فرمان حفاظتی مورد استفاده قرار گیرد.
| مشخصه | مشخصات |
|---|---|
| برند هربسته |
برنا الکترونیک 5 |
| مدل | CBCT/04 |
| نوع تجهیز | CT کوربالانس |
| نام انگلیسی | Core Balance Current Transformer |
| نوع ساختار | حلقوی |
| قطر | 4 سانتیمتر |
| کاربرد اصلی | تشخیص جریان نشتی و ارت فالت |
| روش عملکرد | جمع برداری جریان‌های عبوری |
| خروجی | سیگنال متناسب با جریان نشتی |
| کاربرد در سیستم | Earth Fault / Earth Leakage Protection |
| رله سازگار | رله ارت فالت مانند EFR |
| محل استفاده | تابلو برق، مدارهای حفاظتی و تجهیزات صنعتی |
توجه: پارامترهایی مانند نسبت تبدیل، مشخصات دقیق سیم‌پیچ ثانویه، کلاس دقت و سایر مقادیر الکتریکی باید بر اساس دیتاشیت یا پلاک همان نسخه محصول بررسی شوند و نباید بدون تأیید سازنده به صفحه محصول اضافه شوند.
یکی از کاربردهای اصلی CBCT/04 استفاده در کنار رله‌های ارت فالت است. در این ساختار، CT وظیفه تشخیص جریان باقی‌مانده را بر عهده دارد و رله ارت فالت وظیفه پردازش سیگنال و اجرای فرمان حفاظتی را انجام می‌دهد.
به عنوان مثال، در یک سیستم مجهز به رله EFR برنا الکترونیک، هادی‌های مدار از داخل CBCT عبور داده می‌شوند. در صورت بروز جریان نشتی، CBCT سیگنال مربوط به جریان باقی‌مانده را ایجاد کرده و رله EFR می‌تواند بر اساس تنظیمات حفاظتی خود، فرمان لازم را برای مدار کنترل صادر کند.
بنابراین می‌توان ساختار سیستم را به شکل زیر در نظر گرفت:
مدار قدرت → CBCT/04 → رله ارت فالت EFR → مدار فرمان / آلارم / تجهیز قطع‌کننده
این ساختار امکان پایش اختصاصی جریان خطای زمین را فراهم می‌کند.
یکی از مهم‌ترین مشخصات مدل CBCT/04، قطر 4 سانتی‌متری آن است. قطر داخلی CT تعیین می‌کند که مجموعه کابل‌ها یا هادی‌های مدار بتوانند از داخل دهانه آن عبور کنند.
بنابراین پیش از خرید باید قطر مجموعه هادی‌های موردنظر و فضای لازم برای عبور آنها بررسی شود. انتخاب CT با دهانه مناسب باعث می‌شود نصب تجهیز راحت‌تر انجام شده و آرایش مدار با ساختار طراحی‌شده برای حفاظت هماهنگ باشد.
برای پروژه‌هایی که کابل‌های بزرگ‌تر یا تعداد بیشتری هادی باید از داخل هسته عبور کنند، معمولاً باید از مدل دارای دهانه بزرگ‌تر استفاده شود.
CT کوربالانس CBCT/04 می‌تواند در سیستم‌هایی که نیاز به تشخیص جریان باقی‌مانده یا خطای اتصال به زمین دارند، مورد استفاده قرار گیرد، از جمله:
CBCTها به‌طور عمومی برای حفاظت خطای زمین در سیستم‌های قدرت استفاده می‌شوند و خروجی آنها به رله حفاظتی متصل می‌شود.
CT کوربالانس و CT معمولی هر دو بر پایه القای الکترومغناطیسی کار می‌کنند، اما هدف استفاده از آنها متفاوت است.
CT معمولی معمولاً برای اندازه‌گیری یا حفاظت بر اساس جریان یک هادی استفاده می‌شود؛ در حالی که CBCT مجموع برداری جریان‌های عبوری از چند هادی را بررسی می‌کند تا جریان باقی‌مانده ناشی از نشتی یا خطای زمین را شناسایی کند.
به همین دلیل، CBCT انتخاب مناسبی برای سیستم‌هایی است که هدف اصلی آنها تشخیص ارت فالت و جریان نشتی است.
برای عملکرد صحیح سیستم حفاظت ارت فالت، نحوه عبور هادی‌ها از داخل CT اهمیت زیادی دارد. در یک مدار سه‌فاز، هادی‌های مدار تحت حفاظت باید طبق طراحی سیستم از داخل هسته عبور کنند تا جریان‌های رفت و برگشت موردنظر در محاسبه عدم تعادل لحاظ شوند.
همچنین پیش از نصب باید موارد زیر بررسی شود:
استفاده از CT کوربالانس CBCT/04 برنا الکترونیک در یک سیستم حفاظتی، امکان تشخیص جریان باقی‌مانده و ارسال سیگنال به رله ارت فالت را فراهم می‌کند. از مهم‌ترین مزایای این روش می‌توان به موارد زیر اشاره کرد:
تشخیص اختصاصی جریان خطای زمین:
CBCT به جای تمرکز بر جریان بار، عدم تعادل جریان را برای شناسایی جریان نشتی بررسی می‌کند.
ساختار حلقوی:
طراحی حلقوی باعث می‌شود هادی‌های مدار از داخل دهانه CT عبور کنند.
هماهنگی با رله ارت فالت:
CBCT می‌تواند به عنوان بخش اندازه‌گیری سیستم در کنار رله‌هایی مانند EFR مورد استفاده قرار گیرد.
ابعاد مناسب برای برخی تابلوها:
مدل CBCT/04 با قطر 4 سانتیمتر برای مدارهایی که فضای عبور هادی آنها با این اندازه سازگار است، قابل استفاده است.
رله خاص CT کوربالانس با قطر 4 سانتیمتر مدل CBCT/04 برنا الکترونیک در واقع یک ترانس جریان کوربالانس (Core Balance Current Transformer) است که برای تشخیص جریان باقی‌مانده، جریان نشتی و خطای اتصال به زمین در سیستم‌های الکتریکی مورد استفاده قرار می‌گیرد.
مدل CBCT/04 با قطر 4 سانتیمتر، جریان‌های عبوری از هسته را به‌صورت برداری بررسی می‌کند. در حالت عادی که جریان‌ها متعادل باشند، خروجی CT ناچیز است؛ اما هنگام ایجاد جریان نشتی به زمین، عدم تعادل ایجاد شده و سیگنال متناسب با جریان نشتی در خروجی ایجاد می‌شود. این سیگنال می‌تواند برای عملکرد رله ارت فالت و اجرای فرمان حفاظتی استفاده شود.
CT کوربالانس CBCT/04 برنا الکترونیک | قطر 4 سانتیمتر
خرید CT کوربالانس CBCT/04 برنا الکترونیک با قطر 4 سانتیمتر، مناسب تشخیص جریان نشتی و ارت فالت و قابل استفاده در سیستم‌های حفاظت زمین و رله EFR.
