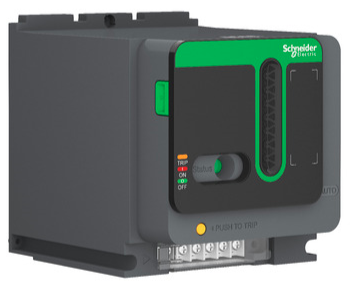

موتور مکانیزم اشنایدر الکتریک LV435010 یکی از تجهیزات جانبی کاربردی برای کلیدهای اتوماتیک کمپکت در رنج جریان 400 تا 630 آمپر است که برای ایجاد قابلیت قطع و وصل الکتریکی کلید از راه دور مورد استفاده قرار می‌گیرد. این تجهیز با ولتاژ فرمان 110 تا 230 ولت AC با فرکانس 50/60 هرتز و همچنین 110 تا 230 ولت DC کار می‌کند و امکان کنترل کلید به صورت محلی یا از راه دور را فراهم می‌سازد.
کد فنی LV435010 در خانواده تجهیزات Schneider Electric قرار دارد و در مشخصات رسمی، به‌عنوان Motor Mechanism برای EasyPact CVS400 تا 630 آمپر معرفی شده است. همچنین در مستندات فنی Schneider، این نوع مکانیزم برای تجهیزات 400 تا 630 آمپر از جمله خانواده‌های NSX، CVS و EZS مورد اشاره قرار گرفته است.
این مکانیزم زمانی اهمیت بیشتری پیدا می‌کند که کلید اتوماتیک در تابلو برق، مرکز کنترل موتور، تابلو توزیع یا سیستم مدیریت انرژی نصب شده باشد و لازم باشد فرمان قطع و وصل بدون حضور اپراتور در مقابل کلید انجام شود.
مشخصات فوق بر اساس اطلاعات منتشرشده برای LV435010 گردآوری شده است. Schneider برای این محصول کنترل به‌صورت Local/Remote، سیگنال Impulse و Maintained، زمان قطع حداکثر 500 میلی‌ثانیه، زمان وصل حداکثر یک ثانیه و حداکثر دو سیکل عملکرد در دقیقه را اعلام کرده است. (5.imimg.com)
در حالت عادی، کلید اتوماتیک کمپکت توسط دسته یا مکانیزم دستی خود قابل کنترل است. با نصب موتور مکانیزم LV435010، امکان اجرای فرمان‌های الکتریکی نیز به سیستم اضافه می‌شود.
به این ترتیب می‌توان فرمان‌های قطع و وصل کلید را از طریق مدار فرمان تابلو، سیستم کنترل مرکزی، PLC یا سایر تجهیزات کنترلی ارسال کرد. این ویژگی در تابلوهایی که دسترسی مستقیم به کلید دشوار است یا نیاز به کنترل از راه دور دارند، اهمیت زیادی دارد.
فرمان موتور می‌تواند به صورت Impulse یا Maintained باشد؛ بنابراین طراحی مدار کنترل می‌تواند متناسب با نوع سیستم فرمان و نحوه عملکرد تابلو انجام شود. (switchboardinabox.com.au)
موتور مکانیزم LV435010 در پروژه‌هایی که نیاز به کنترل الکتریکی کلید اتوماتیک دارند، می‌تواند مورد استفاده قرار گیرد. از جمله:
* تابلوهای اصلی توزیع برق
* تابلوهای برق صنعتی
* تابلوهای ورودی و خروجی کارخانه‌ها
* تابلوهای مدیریت انرژی
* تابلوهای انتقال و توزیع توان
* سیستم‌های کنترل از راه دور
* تابلوهای دارای PLC
* سیستم‌های اتوماسیون صنعتی
* تابلوهای برق مراکز صنعتی و تجاری
* مدارهایی که نیازمند قطع و وصل الکتریکی کلید هستند
در چنین کاربردهایی، استفاده از موتور مکانیزم باعث می‌شود عملکرد کلید تنها به حضور فیزیکی اپراتور وابسته نباشد.
یکی از ویژگی‌های مهم این مدل، محدوده نسبتاً گسترده ولتاژ تغذیه آن است. LV435010 با 110 تا 230 ولت AC در فرکانس 50 یا 60 هرتز و همچنین 110 تا 230 ولت DC قابل استفاده است.
به همین دلیل، هنگام انتخاب این محصول باید ولتاژ واقعی مدار فرمان تابلو با محدوده مجاز موتور مکانیزم مطابقت داده شود. استفاده از موتور مکانیزم با ولتاژ نامتناسب می‌تواند باعث عملکرد نادرست یا آسیب به تجهیز شود.
سرعت عملکرد
بر اساس مشخصات فنی منتشرشده برای LV435010، زمان پاسخ مکانیزم برای عملیات قطع حداکثر حدود 500 میلی‌ثانیه و برای عملیات وصل حداکثر حدود 1 ثانیه است.
این مشخصه باعث می‌شود مکانیزم برای بسیاری از کاربردهای اتوماسیون و کنترل از راه دور کلیدهای کمپکت مناسب باشد؛ البته سرعت نهایی عملکرد کل سیستم به نوع کلید، مدار فرمان و شرایط عملیاتی نیز وابسته است. (5.imimg.com)
حداکثر فرکانس عملکرد اعلام‌شده برای این مدل 2 سیکل در دقیقه است. بنابراین LV435010 برای فرمان‌های کنترلی متعارف طراحی شده و نباید با تجهیزاتی که برای قطع و وصل
بسیار سریع و مکرر مورد استفاده قرار می‌گیرند، یکسان در نظر گرفته شود. (5.imimg.com)
دوام الکتریکی موتور مکانیزم LV435010
Schneider Electric برای LV435010 دوام الکتریکی حدود 20,000 سیکل را در شرایط اعلام‌شده برای تغذیه AC و DC ذکر کرده است. این موضوع نشان می‌دهد که مکانیزم برای استفاده در سیستم‌های صنعتی و تابلوهای دارای عملیات کنترلی مکرر طراحی شده است. (5.imimg.com)
البته طول عمر واقعی تجهیز می‌تواند تحت تأثیر شرایط محیطی، نحوه نصب، کیفیت تغذیه، تعداد دفعات عملکرد و شرایط کاری کلید قرار گیرد.
مکانیزم موتور LV435010 دارای درجه حفاظت IP20 و درجه مقاومت مکانیکی IK07 است. بنابراین در زمان طراحی و ساخت تابلو باید شرایط نصب و حفاظت کلی مجموعه نیز در نظر گرفته شود و صرفاً بر اساس درجه حفاظت خود مکانیزم درباره حفاظت کل تابلو تصمیم‌گیری نشود. (5.imimg.com)
تفاوت موتور مکانیزم با خود کلید اتوماتیک
یکی از نکات مهم در هنگام خرید LV435010 این است که این کد به خود کلید اتوماتیک اشاره نمی‌کند؛ بلکه مربوط به مکانیزم موتوری کلید است.
موتور مکانیزم یک تجهیز جانبی است که روی کلید سازگار نصب می‌شود تا امکان انجام عملیات قطع و وصل به شکل الکتریکی و از راه دور فراهم شود.
بنابراین در زمان استعلام یا سفارش باید علاوه بر کد LV435010، مدل دقیق کلید اتوماتیک، رنج جریان، نوع نصب و سایر تجهیزات جانبی مورد نیاز پروژه نیز بررسی شود.
برای انتخاب صحیح موتور مکانیزم Schneider LV435010 پیشنهاد می‌شود موارد زیر پیش از سفارش بررسی شوند:
1. مدل دقیق کلید اتوماتیک
2. رنج جریان کلید؛ به‌خصوص 400 یا 630 آمپر بودن آن
3. سازگاری مکانیزم با سری کلید
4. ولتاژ مدار فرمان
5. AC یا DC بودن تغذیه
6. فرکانس منبع AC
7. نحوه فرمان‌دهی؛ Impulse یا Maintained
8. فضای نصب و شرایط تابلو
9. نیاز یا عدم نیاز به تجهیزات جانبی و کنتاکت‌های کمکی
10. اصل بودن کالا و تطابق کد فنی روی محصول با سفارش
در تجهیزات جانبی کلیدهای اتوماتیک، شباهت ظاهری بعضی مدل‌ها به معنی سازگاری آنها نیست. حتی در محدوده 400 تا 630 آمپر نیز موتور مکانیزم‌ها بر اساس ولتاژ فرمان و سری کلید دارای کدهای فنی متفاوتی هستند.
برای مثال، در خانواده موتور مکانیزم‌های ComPacT NSX400/630 مدل‌هایی با ولتاژهای مختلف مانند 24/30VDC، 48/60VDC، 110/130V و 220/240V وجود دارند. بنابراین کد LV435010 و ولتاژ 110 تا 230 ولت AC/DC باید دقیقاً با نیاز مدار فرمان تطبیق داده شود. (download.schneider-electric.com)
جمع‌بندی
موتور مکانیزم Schneider Electric LV435010 یک تجهیز کنترلی برای کلیدهای اتوماتیک در رنج 400 تا 630 آمپر است که امکان کنترل الکتریکی و محلی/از راه دور کلید را فراهم می‌کند. این مدل با ورودی 110 تا 230 ولت AC در فرکانس 50/60 هرتز و 110 تا 230 ولت DC کار می‌کند و از فرمان‌های Impulse و Maintained پشتیبانی می‌کند.
زمان قطع حداکثر 500 میلی‌ثانیه، زمان وصل حداکثر یک ثانیه، حداکثر دو سیکل عملکرد در دقیقه و دوام الکتریکی حدود 20,000 سیکل از مشخصات مهم این محصول هستند. (5.imimg.com)
این محصول برای پروژه‌هایی که در آنها کنترل از راه دور کلید اتوماتیک، اتوماسیون تابلو، مدیریت انرژی یا فرمان‌دهی از طریق مدار کنترل مورد نیاز است، کاربرد دارد.
