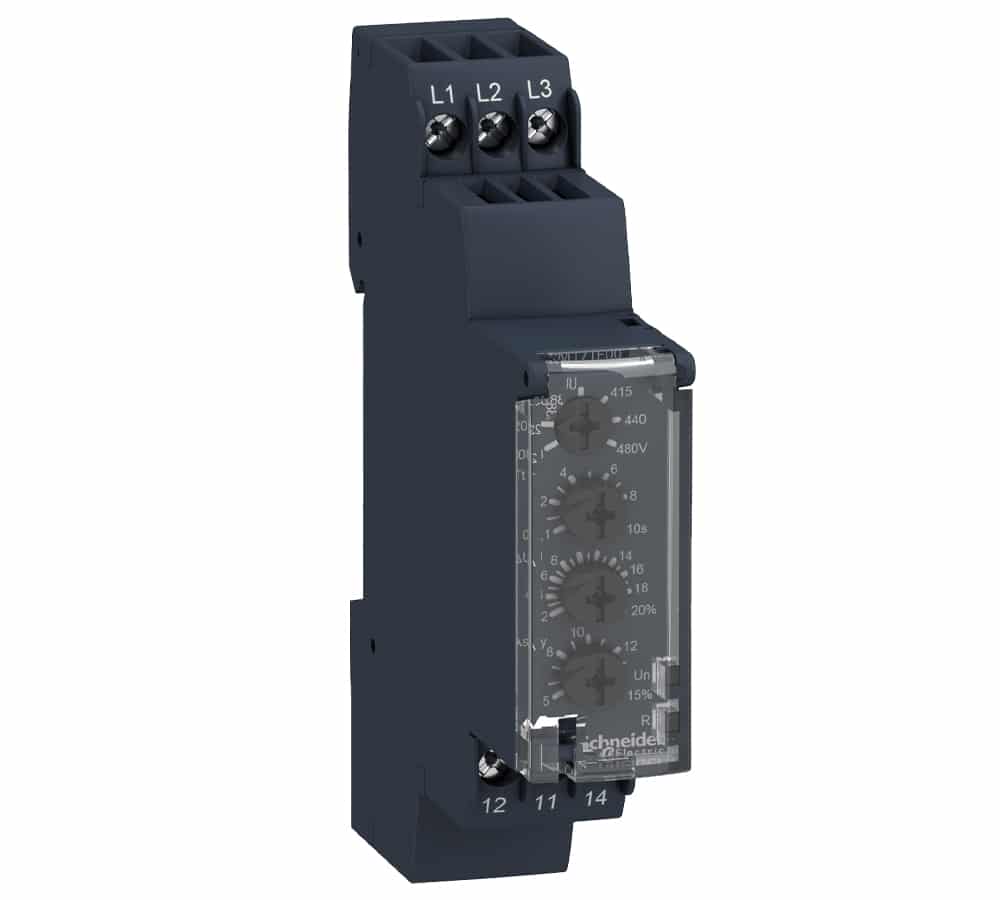

کنترل فاز اشنایدر الکتریک RM17TE00

رله کنترل فاز RM17TE00 برای تشخیص قطع یک فاز، تشخیص تغییر توالی فاز، تشخیص کاهش یا افزایش ولتاژ شبکه و تشخیص عدم تقارن ولتاژ شبکه استفاده می شود.

ویژگی های کنترل فاز اشنایدر مدل RM17TE00

• امکان شناسایی قطع یا دو فاز شدن برق ورودی
• قطع مدار در صورت تغییر توالی فازها
• قطع مدار درصورت وجود اختلاف ولتاژ غیرعادی در فازها
• قطع برق ورودی در اثر افزایش ولتاژ
• حذف شوک های متوالی ناشی از قطع و وصل برق
• قابلیت تعیین زمان وصل شدن مدار بعد از رفع خطا

کنترل فاز اشنایدر الکتریک RM17TE00 یکی از رله‌های مانیتورینگ سه‌فاز سری Harmony Control Relays است که برای کنترل مداوم وضعیت شبکه‌های برق سه‌فاز مورد استفاده قرار می‌گیرد. این تجهیز با بررسی پارامترهایی مانند ترتیب فازها، قطع فاز، عدم تقارن ولتاژ و افزایش یا کاهش ولتاژ می‌تواند در صورت تشخیص شرایط نامناسب، فرمان لازم را از طریق کنتاکت خروجی خود به مدار کنترل ارسال کند.

RM17TE00 برای سیستم‌های برق سه‌فاز با ولتاژ نامی 208 تا 480 ولت AC طراحی شده و از نوع رله‌های خودتغذیه است؛ به این معنا که تغذیه و ولتاژ مورد پایش از همان مدار سه‌فاز دریافت می‌شود. این ویژگی باعث می‌شود استفاده از آن در تابلوهای برق و مدارهای فرمان، بدون نیاز به منبع تغذیه کنترلی مجزا، ساده‌تر شود. (iportal2.schneider-electric.com)

عملکرد کنترل فاز RM17TE00

یکی از مهم‌ترین وظایف این رله، بررسی کیفیت و شرایط شبکه سه‌فاز پیش از اجازه فعالیت به تجهیزات مصرف‌کننده است. RM17TE00 به‌صورت پیوسته ولتاژ فازهای L1، L2 و L3 را اندازه‌گیری کرده و وضعیت شبکه را با محدوده‌های تنظیم‌شده مقایسه می‌کند.

این رله قابلیت تشخیص موارد زیر را دارد:

* جابجایی یا اشتباه بودن ترتیب فازها
* قطع یک یا چند فاز
* عدم تقارن ولتاژ بین فازها
* افزایش بیش از حد ولتاژ
* کاهش بیش از حد ولتاژ
* کنترل هم‌زمان محدوده مجاز ولتاژ به صورت Under/Over Voltage Window

در صورت ایجاد شرایط خطا، وضعیت رله خروجی تغییر کرده و می‌توان از این کنتاکت برای قطع فرمان کنتاکتور، جلوگیری از راه‌اندازی موتور یا ارسال سیگنال خطا به سیستم کنترل استفاده کرد. (Schneider Electric)

حفاظت در برابر قطع فاز

قطع شدن یکی از فازهای شبکه سه‌فاز می‌تواند در موتورهای الکتریکی باعث افزایش جریان در فازهای باقی‌مانده، افزایش حرارت و در نهایت آسیب به سیم‌پیچ موتور شود.

RM17TE00 با تشخیص افت ولتاژ ناشی از قطع فاز، وضعیت شبکه را بررسی می‌کند. حساسیت تشخیص قطع فاز این مدل حدود 0.7 برابر ولتاژ نامی (0.7 Un) است. بنابراین می‌توان از این رله به‌عنوان بخشی از مدار حفاظت و کنترل موتورهای سه‌فاز استفاده کرد. (iportal2.schneider-electric.com)

کنترل ترتیب فاز

ترتیب صحیح فازها در بسیاری از تجهیزات سه‌فاز اهمیت زیادی دارد، به‌خصوص در موتورهایی که جهت چرخش آنها به ترتیب فازها وابسته است.

RM17TE00 می‌تواند ترتیب فازهای ورودی را بررسی کند و در صورت تشخیص ترتیب نادرست، مانع فعال شدن مدار فرمان شود. این قابلیت در کاربردهایی مانند موتورها، پمپ‌ها، فن‌ها، کمپرسورها، تجهیزات بالابر و ماشین‌آلات صنعتی اهمیت ویژه‌ای دارد.

تشخیص عدم تقارن فازها

در یک شبکه سه‌فاز سالم، ولتاژ فازها باید در محدوده نزدیک به یکدیگر قرار داشته باشد. اختلاف قابل توجه میان ولتاژ فازها می‌تواند باعث ایجاد شرایط نامناسب برای تجهیزات، به‌خصوص موتورهای سه‌فاز، شود.

در RM17TE00 آستانه عدم تقارن قابل تنظیم است و در محدوده 5 تا 15 درصد ولتاژ نامی قرار دارد. این امکان به طراح تابلو اجازه می‌دهد حساسیت رله را متناسب با شرایط سیستم تنظیم کند. (iportal2.schneider-electric.com)

کنترل افزایش و کاهش ولتاژ

RM17TE00 امکان نظارت بر محدوده ولتاژ را نیز فراهم می‌کند. در این حالت، حد بالا و پایین مجاز ولتاژ تنظیم شده و در صورت خارج شدن ولتاژ شبکه از محدوده تعیین‌شده، رله خروجی وضعیت خود را تغییر می‌دهد.

محدوده تنظیم آستانه ولتاژ بر اساس ولتاژ نامی انتخاب‌شده قابل تنظیم است و برای کاربردهای مختلف شبکه سه‌فاز انعطاف مناسبی فراهم می‌کند. (Schneider Electric)

تأخیر زمانی قابل تنظیم

یکی از ویژگی‌های کاربردی RM17TE00، امکان تنظیم زمان تأخیر عملکرد رله است. زمان تأخیر عملکرد پس از تشخیص وضعیت خطا در محدوده 0.1 تا 10 ثانیه قابل تنظیم است.

این قابلیت از عملکرد ناخواسته رله در برابر نوسانات بسیار کوتاه‌مدت جلوگیری می‌کند و به طراح سیستم اجازه می‌دهد زمان واکنش را متناسب با نوع بار و شرایط شبکه تعیین کند. (iportal2.schneider-electric.com)

مشخصات فنی کنترل فاز Schneider RM17TE00

مشخصه مقدار
برند Schneider Electric

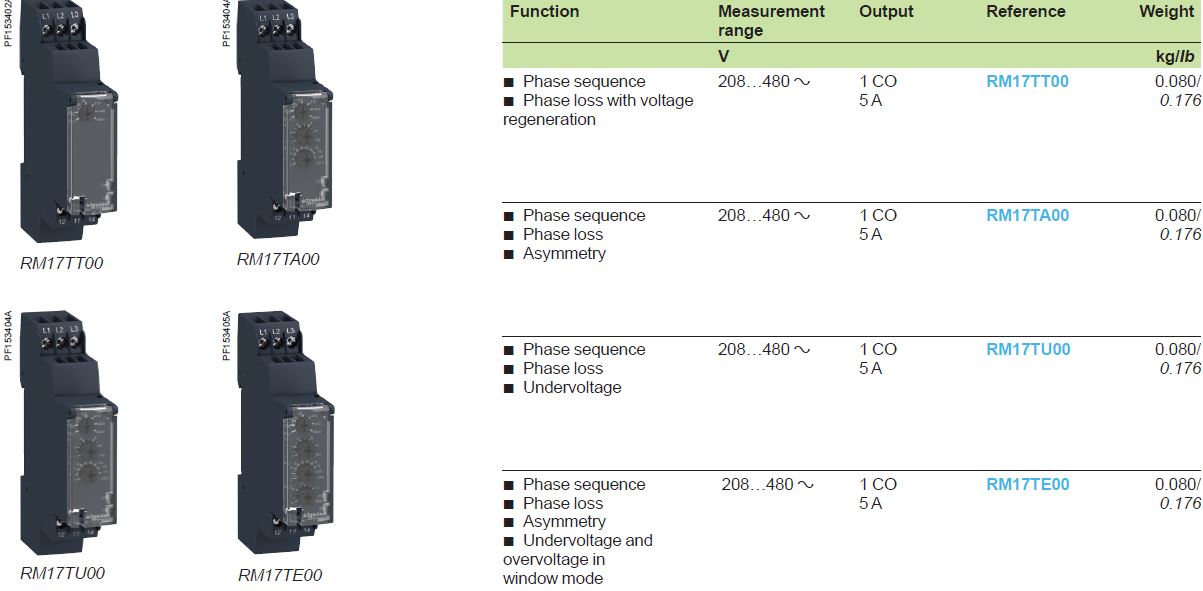

سری Harmony Control Relays / Zelio Control
کد فنی RM17TE00
نوع تجهیز رله کنترل و مانیتورینگ سه‌فاز
کاربرد نظارت بر شبکه برق سه‌فاز
ولتاژ نامی 208 تا 480 V AC
محدوده اندازه‌گیری 183 تا 528 V AC
فرکانس کاری 50 تا 60 Hz
کنترل ترتیب فاز دارد
تشخیص قطع فاز دارد
تشخیص عدم تقارن دارد
کنترل افزایش/کاهش ولتاژ دارد
محدوده تنظیم عدم تقارن 5 تا 15 درصد Un
زمان تأخیر قابل تنظیم 0.1 تا 10 ثانیه
نوع کنتاکت خروجی 1 C/O
جریان نامی کنتاکت خروجی 5 A
حداکثر ولتاژ سوئیچینگ 250 V AC/DC
حداکثر ظرفیت سوئیچینگ 1250 VA
نوع تغذیه Self-powered / خودتغذیه
نوع

اتصال ترمینال پیچی
عرض تجهیز حدود 17.5 میلی‌متر
نصب ریل DIN
درجه حفاظت ترمینال IP20
درجه حفاظت بدنه IP30
دمای کاری 20- تا 50+ درجه سانتی‌گراد
هیسترزیس 2 درصد
چرخه اندازه‌گیری حداکثر 150 میلی‌ثانیه
نشانگر وضعیت LED
استاندارد IEC 60255-1

مشخصات فوق بر اساس داده‌های منتشرشده برای RM17TE00 گردآوری شده‌اند. (Clipsal)

کنتاکت خروجی RM17TE00

این کنترل فاز دارای یک کنتاکت تبدیلی 1C/O با جریان نامی 5 آمپر است. از این خروجی می‌توان در مدار فرمان استفاده کرد تا در شرایط عادی اجازه فعال شدن تجهیز داده شود و هنگام بروز خطا، مدار فرمان قطع یا وضعیت خطا اعلام شود.

برای مثال، خروجی رله می‌تواند در مدار فرمان یک کنتاکتور قرار گیرد تا در صورت قطع فاز، جابجایی فاز، عدم تقارن یا خارج شدن ولتاژ از محدوده تنظیم‌شده، کنتاکتور از مدار خارج شود. (iportal2.schneider-electric.com)

نصب و ابعاد

RM17TE00 به‌صورت ماژولار طراحی شده و روی ریل DIN نصب می‌شود. عرض حدود 17.5 میلی‌متر این تجهیز باعث می‌شود فضای بسیار کمی در داخل تابلو برق اشغال کند و برای تابلوهایی که محدودیت فضا دارند گزینه مناسبی باشد.

این طراحی ماژولار همچنین امکان نصب منظم و سریع آن را در تابلوهای برق صنعتی و مدارهای کنترل فراهم می‌کند. (Schneider Electric)

کاربردهای کنترل فاز اشنایدر RM17TE00

از RM17TE00 می‌توان در طیف گسترده‌ای از سیستم‌های صنعتی استفاده کرد، از جمله:

* تابلوهای برق صنعتی
* تابلوهای کنترل موتور
* تابلوهای پمپ
* تابلوهای فن و تهویه
* سیستم‌های انتقال و جابه‌جایی مواد
* آسانسور و تجهیزات بالابر
* کمپرسورها
* تجهیزات کشاورزی
* ماشین‌آلات صنعتی
* تجهیزات حساس به ترتیب فاز
* سیستم‌های برق اضطراری
* مدارهای فرمان کنتاکتوری
* کنترل ورودی برق تجهیزات سه‌فاز

Schneider Electric نیز کاربردهایی مانند جلوگیری از عملکرد موتور در جهت معکوس، کنترل تجهیزات متحرک و نظارت بر منابع تغذیه حساس سه‌فاز را برای خانواده این رله‌ها معرفی کرده است. (download.schneider-electric.com)

مزایای استفاده از RM17TE00

استفاده از کنترل فاز اشنایدر RM17TE00 در مدار فرمان می‌تواند مزایای زیر را به همراه داشته باشد:

حفاظت بهتر از تجهیزات سه‌فاز: با تشخیص شرایط غیرعادی شبکه، امکان جلوگیری از ادامه کار تجهیز فراهم می‌شود.

جلوگیری از چرخش معکوس موتور: کنترل ترتیب فاز می‌تواند از راه‌اندازی موتور با جهت نامناسب جلوگیری کند.

تنظیم‌پذیری مناسب: آستانه عدم تقارن و زمان تأخیر قابل تنظیم است.

اشغال فضای کم: عرض حدود 17.5 میلی‌متر، استفاده از آن را در تابلوهای متراکم آسان می‌کند.

نصب ساده: طراحی ماژولار برای نصب روی ریل DIN انجام شده است.

خودتغذیه بودن: تجهیز برای پایش شبکه سه‌فاز به منبع تغذیه کنترلی جداگانه نیاز ندارد. (Clipsal)

تفاوت کنترل فاز با رله معمولی

کنترل فاز RM17TE00 صرفاً یک رله قطع و وصل ساده نیست. این تجهیز ابتدا شرایط شبکه سه‌فاز را اندازه‌گیری و بررسی می‌کند و سپس بر اساس پارامترهای تعریف‌شده، وضعیت کنتاکت خروجی را تعیین می‌کند.

به همین دلیل می‌توان آن را به‌عنوان یک رله مانیتورینگ شبکه سه‌فاز در مدار فرمان تجهیزات صنعتی در نظر گرفت؛ یعنی عملکرد خروجی آن وابسته به وضعیت واقعی ولتاژهای ورودی است.

جمع‌بندی

Schneider Electric RM17TE00 یک رله کنترل و مانیتورینگ سه‌فاز از خانواده Harmony است که برای نظارت بر وضعیت برق سه‌فاز در محدوده نامی 208 تا 480 ولت AC طراحی شده است. این تجهیز قابلیت تشخیص قطع فاز، ترتیب فاز، عدم تقارن و شرایط اضافه‌ولتاژ و کم‌ولتاژ را داشته و با برخورداری از زمان تأخیر قابل تنظیم و کنتاکت خروجی 5 آمپری، می‌تواند در مدارهای فرمان و حفاظت تجهیزات سه‌فاز مورد استفاده قرار گیرد. طراحی باریک و نصب روی ریل DIN نیز باعث شده RM17TE00 گزینه‌ای مناسب برای استفاده در تابلوهای برق صنعتی و کنترل موتور باشد. (Schneider Electric)
